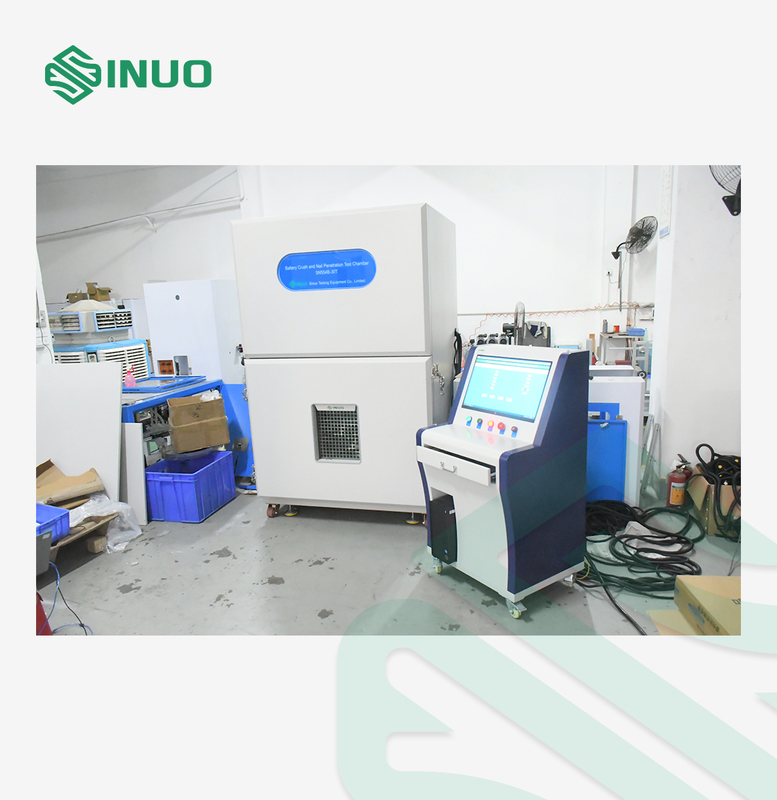

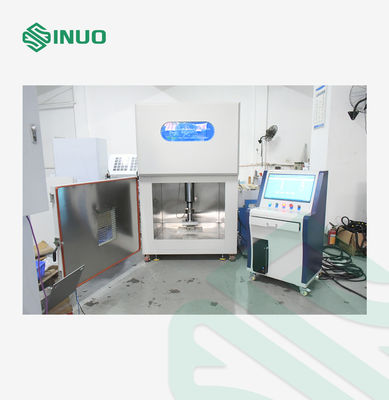

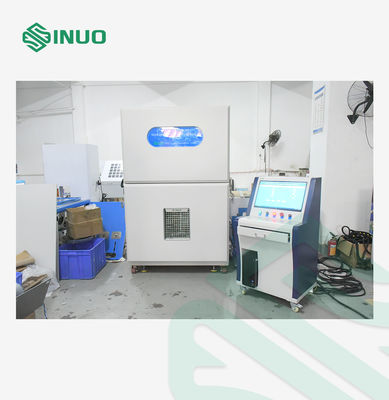

Buồng thử nghiệm nghiền và xuyên đinh pin Thiết bị kiểm tra an toàn pin 300kN

Buồng thử nghiệm pin với thử nghiệm nghiền và xuyên đinh Thiết bị kiểm tra an toàn pin 300kN

Tiêu chuẩn & Điều khoản tuân thủ

Tuân thủ Tiêu chuẩn SAE J2464 (Điều khoản 4.3.3.1: Thử nghiệm xuyên; Điều khoản 4.3.6.1: Thử nghiệm nghiền), thử nghiệm nghiền AIS 038 ở trang số 79 trên 106 cl.no. 3.2, thử nghiệm xuyên đinh ở trang số 101 trên 106 cl.no. 3.3.2 (a), IEC62133-2012, IS0 12405-4:2018, v.v.

Tổng quan về thiết bị

1. Phần mềm thử nghiệm có chức năng thu thập điện áp: theo yêu cầu thử nghiệm của pin đơn, cho đến khi vỏ pin bị vỡ hoặc pin bị đoản mạch (điện áp bên trong của pin trở thành 0V), sự thay đổi điện áp pin trong quá trình thử nghiệm sẽ được tự động thu thập. Khi điện áp bằng không, thiết bị tự động dừng thử nghiệm.

2. Theo yêu cầu thử nghiệm của pin điện: hệ thống thử nghiệm trước tiên có thể ép đến 30% kích thước của mô-đun pin (tức là biến dạng). Hoặc đặt một giá trị áp suất nhất định (ví dụ, lực ép là 20kN). Khi thử nghiệm ép đạt đến giá trị lực đặt và thời gian giữ áp suất đặt cũng đạt đến, thiết bị dừng thử nghiệm.

3. Mẫu có thể được thử nghiệm theo bất kỳ ba điều kiện nào về áp suất, biến dạng và điện áp.

4. Ba chế độ thử nghiệm có thể được sử dụng làm biến kiểm soát cho bất kỳ sự kết hợp nào của các điều kiện. Tức là, có thể đặt ba hoặc hai điều kiện thử nghiệm cùng một lúc. Nếu bất kỳ một trong các điều kiện được đáp ứng, thiết bị sẽ dừng thử nghiệm.

5. Hệ thống thử nghiệm có thể hiển thị tốc độ trong quá trình thử nghiệm. Tốc độ thử nghiệm cần thiết cho thử nghiệm cũng có thể được đặt trong phần mềm máy tính.

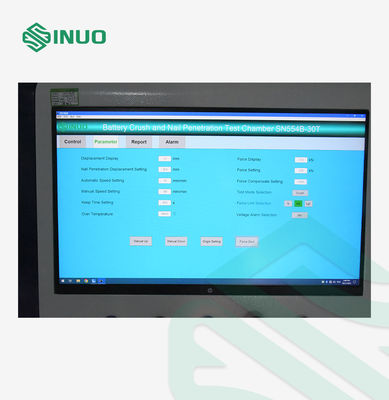

6. Hệ điều hành máy tính được xử lý trong hộp thoại windows. Chế độ bảng có thể được lên kế hoạch bởi chính bạn. Dữ liệu thử nghiệm được ghi lại trong suốt quá trình. Nó cung cấp các chức năng lưu, so sánh và theo dõi.

7. Bo mạch chủ điều khiển thử nghiệm chuyên dụng có thể ghi lại lực, độ dịch chuyển và điện áp cùng một lúc. Bo mạch chủ điều khiển sẽ gửi hướng dẫn đến máy tính trong thời gian thực và giao diện điều khiển sẽ ghi lại và theo dõi lực ép, nhiệt độ, điện áp, tốc độ và biến dạng trong thời gian thực. Thuận tiện để tạo báo cáo hoặc xuất dữ liệu trực tiếp. Bo mạch chủ điều khiển dễ vận hành.

8. Trong quá trình thử nghiệm, chức năng thử nghiệm có thể được điều khiển bằng cách thu thập tín hiệu điện áp. Điện áp sẽ thay đổi trong quá trình thử nghiệm pin. Nhập một giá trị điện áp được chỉ định trong hệ thống thử nghiệm và hệ thống xuất ra một tín hiệu. Thử nghiệm ép dừng khi đạt đến giá trị điện áp đặt.

Thông số kỹ thuật

Kích thước pin của người dùng	Kích thước tối đa (dài x rộng x cao): 300*300*250mm, trọng lượng: 18kg-30kg
Không gian thử nghiệm	1000×1000×1000mm (rộng, sâu và cao)
Kích thước	1200×1500×1850mm (rộng, sâu và cao, tùy thuộc vào thiết kế thực tế)
Cấu trúc thiết bị	Cấu trúc dạng hộp
Cổng xả khói	Cổng xả khói có đường kính 100mm
Lỗ thử nghiệm	Một lỗ 50mm được mở ở mỗi bên
Phương pháp điều khiển	Điều khiển máy tính từ xa, khoảng cách ≥10m
Phương pháp truyền động	Động cơ Servo + Xi lanh điện
Phạm vi áp suất	1～300kN, phạm vi tối đa của cảm biến 306kN
Độ chính xác áp suất	±1%FS
Độ phân giải áp suất	0.01kN
Thời gian giữ áp suất	0~99phút59s, có thể cài đặt
Tốc độ chọc thủng	0.1-83mm/s (có thể điều chỉnh)
Độ chính xác tốc độ	0.1mm/s~5mm/s, độ chính xác ±0.05mm/s; 5mm/s~83mm/s, độ chính xác ±0.1mm/s
Độ phân giải tốc độ	≤0.01mm/s
Độ dịch chuyển	0～300mm
Độ chính xác dịch chuyển	±0.1mm

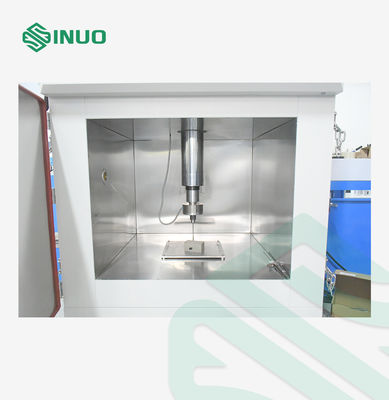

Kim thép	1) Thông số kỹ thuật: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) Chiều dài: L=200mm 3) Vật liệu:Xử lý nhiệt của thép 4) Góc: 45°~60° 5) Số lượng: 2 mỗi loại
Hướng kim chọc thủng	Nghiền và chọc thủng từ trên xuống dưới

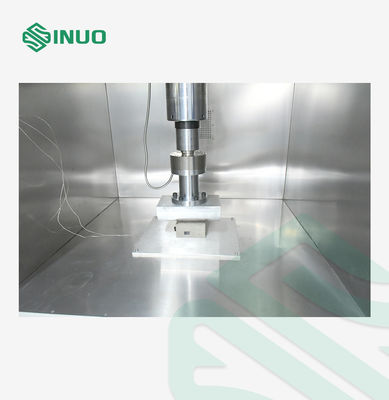

Đầu nghiền	1, Bán trụ R75*250mm, dễ tháo rời. 2, Bán trụ 2R75*250mm, dễ tháo rời.
Đầu nghiền phẳng	Với đầu nghiền phẳng 1. Đầu nghiền bán trụ: bán kính 100mm, tức là R100mm * 250mm. (Tùy chỉnh theo yêu cầu của khách hàng) 2. Đầu nghiền phẳng.
Giá đỡ kim
Hiển thị lực	Hiển thị máy tính
Độ phân giải cảm biến	1／10000
Chuyển đổi đơn vị	Kgf, N, kN
Hệ thống thu thập nhiệt độ	Phạm vi thu thập nhiệt độ 0～+1000℃
	Độ phân giải nhiệt độ: 0.1℃
	Độ chính xác đo nhiệt độ: ±0.5℃
	Kênh thu thập nhiệt độ: 2 kênh
	Tần số thu thập nhiệt độ: 100ms
Hệ thống thu thập điện áp	Phạm vi thu thập điện áp: 0~100V
	Độ chính xác thu thập điện áp: ≤±0.5%FS
	Độ phân giải: 10mV
	Kênh thu thập điện áp: 1 kênh
	Tần số lấy mẫu điện áp: 100ms
Chiều dài đường dây lấy mẫu	2m
Tần số thu thập	≥50Hz
Điều kiện cắt	Áp suất, điện áp và biến dạng có thể được đặt riêng và theo dõi đồng thời. Thử nghiệm có thể dừng lại miễn là bất kỳ một hoặc nhiều biến nào đạt đến giá trị đặt.
Công suất	25KW
Nguồn điện	380V
Trọng lượng (xấp xỉ)	800kg
