| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4416-1000L |
| MOQ: | 1 |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

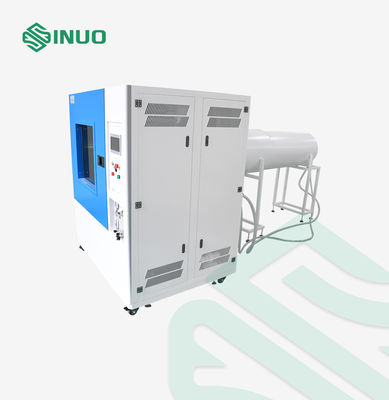

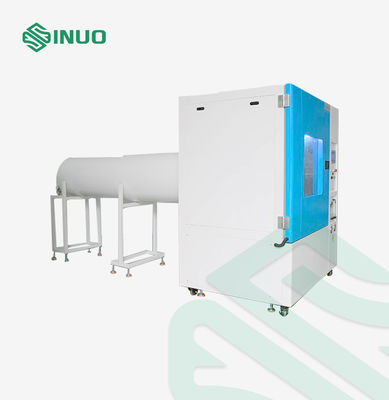

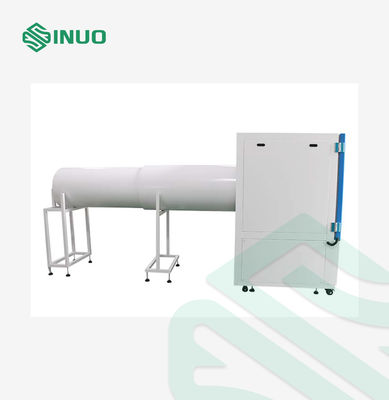

Buồng thử nghiệm chống thấm nước IPX3–IPX6 Thiết bị kiểm tra phun mưa & phun tia cho phụ tùng ô tô
Tiêu chuẩn & Điều khoản tuân thủ
Tuân thủ IEC60529:1989 +A1:1999 +A2:2013
Tổng quan sản phẩm
Buồng thử nghiệm chống thấm nước IPX3–IPX6 được thiết kế đặc biệt để đánh giá hiệu suất chống nước của sản phẩm trong điều kiện mô phỏng mưa và phun tia, tuân thủ đầy đủ các tiêu chuẩn IEC60529:1989+A1:1999+A2:2013.
Thiệt hại do nước gây ra bởi mưa, nước biển hoặc độ ẩm có thể dẫn đến ăn mòn, biến dạng hoặc thậm chí đoản mạch điện. Buồng thử nghiệm này cung cấp một giải pháp đáng tin cậy để kiểm tra mức độ bảo vệ của các vỏ bọc được sử dụng trong chiếu sáng ngoài trời, thiết bị gia dụng, linh kiện ô tô và thiết bị điện tử, đảm bảo an toàn và độ bền của chúng trong môi trường thực tế.

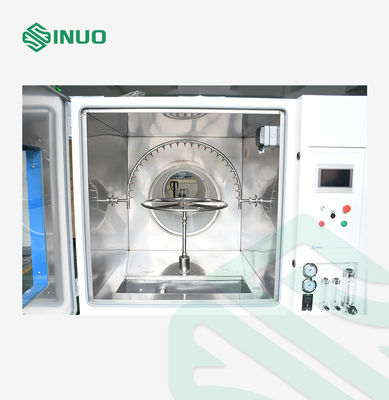

Được chế tạo với lớp vỏ ngoài bằng thép chất lượng cao và buồng bên trong bằng thép không gỉ SUS304, thiết bị đảm bảo độ bền và sử dụng lâu dài mà không bị gỉ. Cửa sổ bằng kính cường lực trong suốt và đèn LED cho phép quan sát dễ dàng trong quá trình thử nghiệm. Nó hỗ trợ các bài kiểm tra xếp hạng chống thấm nước IPX3, IPX4, IPX5 và IPX6, biến nó thành một công cụ lý tưởng để xác minh thiết kế sản phẩm, kiểm tra chất lượng và thử nghiệm tại nhà máy.
Thông số kỹ thuật
| Thông số kỹ thuật | Thông số cơ bản | |
| Kích thước buồng bên trong | L1000*W1000*H1000mm | |
| Kích thước buồng bên ngoài | L1480*W3800*H1800mm | |
| Tổng trọng lượng thiết bị | 350kg | |
| Đường kính bàn xoay | ￠400mm | |
| Thời gian thử nghiệm | 0-999 phút | |
| Tốc độ bàn xoay | 1 -5 vòng/phút (có thể điều chỉnh) | |
| Phương pháp điều chỉnh lưu lượng | Điều chỉnh thủ công lưu lượng bằng đồng hồ đo lưu lượng bảng điều khiển có thể điều chỉnh | |
| Phương pháp xoay bàn xoay | Luôn dương / dương và âm xen kẽ | |
| Khả năng chịu tải tối đa của bàn xoay | 30KG | |
| Thông số vòi phun IPX34 | ||
| Phương pháp cố định vòi phun |
Cố định cơ học |
|
| Lưu lượng nước | 10L/phút±5%, đồng hồ đo lưu lượng có thể điều chỉnh thông qua rotameter, đồng hồ đo lưu lượng điện tử là tùy chọn | |
| Khoảng cách phun | 2.5M (vòi phun cách tâm bàn xoay) | |
| Tấm chắn di chuyển | Làm bằng nhôm, có thể tháo rời | |
| Áp suất | 50～150Kpa, phạm vi đo của đồng hồ đo áp suất: 0～0.25Mpa | |
| Thông số vòi phun | Đường kính ngoài: Ф102mm, đường kính hình cầu: SФ75.5mm, 1 lỗ ở giữa, 2 vòng tròn bên trong gồm 12 lỗ ở góc 30°, 4 vòng tròn bên ngoài gồm 24 lỗ ở góc 15°, tổng cộng 121 lỗ Ф0.5mm, làm bằng đồng thau. | |

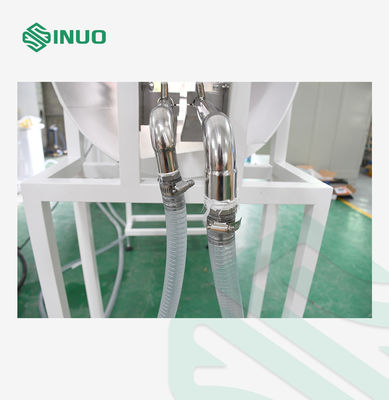

| Thông số vòi phun tia IPX56 | ||
| Khẩu độ tia IPX5 | 6.3mm | |
| Khẩu độ tia IPX6 | 12.5mm | |
| Lưu lượng tia IPX5 | 12.5±0.625 | |
| Lưu lượng tia IPX6 | 100±5L/phút | |
| Áp suất nước (Mpa) | Điều chỉnh theo lưu lượng nước quy định | |
| Khoảng cách tia | 2.5M (vòi phun cách tâm bàn xoay) | |
| Phương pháp cố định vòi phun | Cố định cơ học | |
| Điều kiện sử dụng | Các điều kiện sau đây được người dùng đảm bảo và kết nối tương ứng được hoàn thành. |
| Sử dụng không gian |
Mặt đất bằng phẳng, thoát nước trơn tru, sàn và tường chống thấm nước, Khả năng chịu tải của mặt đất không nhỏ hơn 200kg/㎡ Thông gió tốt Không có rung động mạnh xung quanh thiết bị Không có trường điện từ mạnh xung quanh thiết bị Không có chất dễ cháy, nổ, ăn mòn và bụi xung quanh thiết bị Không gian sử dụng và bảo trì thích hợp được để xung quanh thiết bị: Mặt sau, mặt trái và phải, phía trên của thiết bị: 800mm; mặt trước của thiết bị: 1400mm |
| Điều kiện môi trường |
Nhiệt độ: 5℃～35℃ Độ ẩm tương đối: ≤85% Áp suất không khí: 86kPa～106kPa |
| Điều kiện cung cấp điện | |
| Điện áp, Tần số | AC380V±10% ; 50Hz±10% ; ba pha bốn dây + dây tiếp đất bảo vệ |
| Công suất | 3.0kW |
| Điện trở nối đất bảo vệ | Điện trở nối đất của dây tiếp đất bảo vệ nhỏ hơn 4Ω |
| Công tắc nguồn |
1. Người dùng được yêu cầu cấu hình công tắc không khí bảo vệ rò rỉ có dung lượng tương ứng cho thiết bị tại địa điểm lắp đặt và công tắc phải được sử dụng độc lập cho thiết bị. 2. Nghiêm cấm sử dụng công tắc dao hoặc ổ cắm điện. 3. Công tắc không khí bảo vệ rò rỉ không được cách thiết bị quá 2 mét. |
| Nguồn nước |
1. Người dùng được yêu cầu cấu hình nguồn nước cho thiết bị tại địa điểm lắp đặt, áp suất nước không nhỏ hơn 0.2Mpa và vòi 4 điểm được lắp đặt. 2. Vị trí của vòi không được cách thiết bị quá 2 mét. |
Chi tiết
