| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1023A |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1 bộ/tháng |

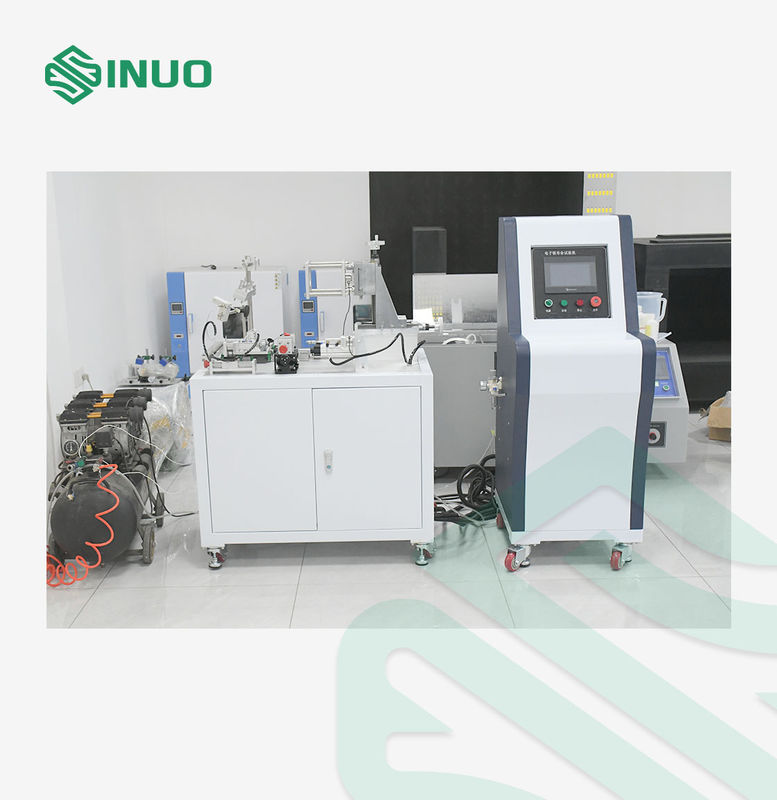

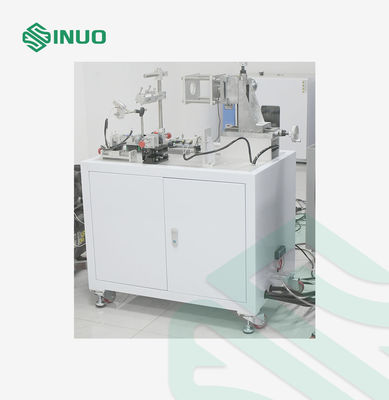

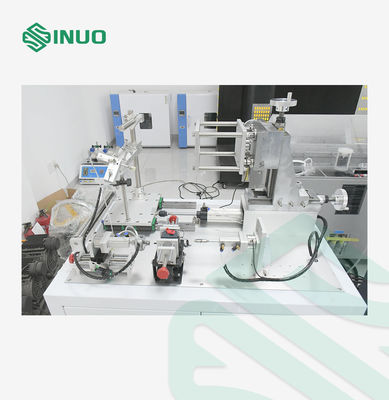

Máy kiểm tra toàn diện thiết bị khóa điện tử của súng sạc xe điện
Tiêu chuẩn & Điều khoản được tuân thủ
Phù hợp với IEC62196-1:2022, vv
Thông tin tổng quan về thiết bị
The EV Charging Gun Electronic Locking Device Comprehensive Tester is specially designed for full-range performance and durability evaluation of electronic and mechanical lock mechanisms used in EV AC/DC charging connectors.
Hệ thống tiên tiến này mô phỏng các điều kiện hoạt động thực tế bao gồm căng thẳng cơ khí, tải trọng điện, ảnh hưởng nhiệt, giải phóng khẩn cấp và đi xe đạp cực đoanvà sự phù hợp của các giao diện sạc theo GB/T, IEC 62196-1, và các tiêu chuẩn toàn cầu khác.
Với điều khiển thông minh của Mitsubishi PLC, cảm biến lực chính xác cao và các thiết bị linh hoạt cho nhiều loại đầu nối (GB, EU, Mỹ), máy thử nghiệm cung cấp ổn định, chính xác,và thử nghiệm tự động cho các trung tâm R & D, phòng thí nghiệm chứng nhận và các nhà sản xuất thiết bị sạc xe điện.
Các đặc điểm chính
Phù hợp đầy đủ với GB/T 20234.1-2023, IEC 62196-1:2022
Mô phỏng hoạt động bình thường, mở khóa khẩn cấp, thử nghiệm chu kỳ điều kiện cực đoan
Ứng dụng lực đẩy/khai trục chính xác cao (050N / ≤±0,5%)
Lực mở khóa có thể lập trình lên đến 100N
Giám sát thời gian thực của tín hiệu phản hồi khóa/giải khóa
Tối đa 99999 chu kỳ để thử nghiệm độ bền
Mô-đun cơ học độc lập phù hợp với thử nghiệm trong buồng khí hậu
Mitsubishi PLC + 7-inch HMI cho hoạt động ổn định, thông minh
Các thiết bị gắn kết phổ quát tương thích với các đầu nối AC/DC toàn cầu
Các thông số kỹ thuật
| Dự án thử nghiệm |
a) Xét nghiệm hoạt động bình thường (sự tồn tại) của thiết bị khóa điện tử b) Thử nghiệm mở khóa khẩn cấp bằng tay của thiết bị khóa điện tử c) Kiểm tra chu kỳ sống trong điều kiện cực đoan của thiết bị khóa điện tử |
| Trạm làm việc | Địa điểm làm việc đơn |
| Phương pháp điều khiển điện | Mitsubishi PLC điều khiển tích hợp thông minh, 7-inch màu giao diện người máy hoạt động |
| Chế độ hoạt động | Chế độ vận hành bằng tay hoặc có thể lập trình |
| Máy kẹp | a) Đáp ứng các yêu cầu về các thiết bị khóa điện tử độc lập hoặc thiết bị cố định chung; b) Đáp ứng các yêu cầu về giao diện sạc AC / DC phổ biến theo quốc gia, Mỹ,và tiêu chuẩn châu Âu. |
| Chức năng thử nghiệm | Được trang bị chức năng kiểm tra khóa điện tử thanh trên |
| Khởi khóa thiết bị khóa điện tử | Nó có khả năng mở khóa bằng tay thiết bị khóa điện tử và sử dụng chế độ hoạt động tự động được điều khiển bằng điện tử.Chương trình được thực hiện để đáp ứng các yêu cầu hoạt động bình thường (sự tồn tại) của thiết bị khóa điện tửYêu cầu lực mở khóa là (0 ~ 100) N, lỗi chỉ thị là ≤ ± 0,5% F.S., và độ phân giải là ≤ 0,1 N. |

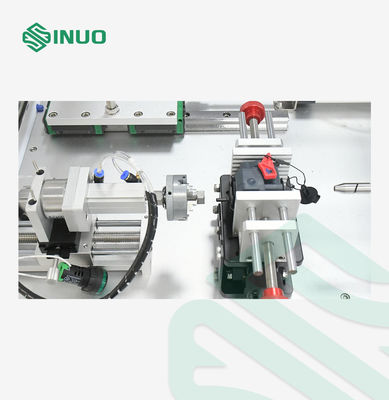

| Thiết bị khóa điện tử áp dụng lực | Được trang bị một thiết bị áp dụng lực cho cơ chế đòn bẩy khóa của thiết bị khóa điện tử,Thiết bị áp dụng lực có thể kẹp đầu tay cầm khóa và áp dụng lực đẩy hoặc căng trụcPhạm vi đo lực cần phải đáp ứng (0~50) N, sai số chỉ thị ≤ ± 0,5% F.S., độ phân giải ≤ 0,1 N,và tốc độ áp dụng lực có thể được điều chỉnh để duy trì một giá trị lực không đổiThiết bị áp dụng lực có thể đo dịch chuyển của phần bị căng và vị trí của tay cầm khóa, và phạm vi đo dịch chuyển cần phải đáp ứng (0 ~ 50 mm). |
| Chuyển đổi cực | Chương trình PLC tự động chuyển đổi, và chuyển đổi 1s sau khi phát hiện phản hồi trạng thái khóa điện tử. |
| Nguồn cung cấp điện DC | (30V/10A) DC, độ chính xác điện áp tốt hơn lớp 0,5, độ phân giải ≤0,1V |
| Thời gian khoảng thời gian | Thời gian khoảng thời gian: có thể được đặt tùy ý trong phạm vi (0 ~ 200) s, độ phân giải ≤ 1s, dòng tải điều chỉnh 1-200mA để hợp tác với hoạt động; |
| Chức năng | Nó được trang bị một dòng tải có thể điều chỉnh 1-200mA và một thiết bị giám sát cung cấp phản hồi về tín hiệu mở khóa điện tử / khóa khóa,ghi lại tình trạng bật/tắt tín hiệu và số lần. |
| Chẩn đoán sai | Khám phá phản hồi tín hiệu tích hợp, tắt tự động trong trường hợp bất thường |
| Số lượng thử nghiệm | Tùy chọn được đặt trong phạm vi (0~99999) lần. |
| Bảo vệ an ninh | Bảo vệ nối đất, bảo vệ mạch ngắn, bảo vệ quá tải |
