| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1007B |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 20 bộ/tháng |
Hệ thống kiểm tra neo cáp trạm sạc EV IEC 61851-23 Thiết bị kiểm tra kéo & xoắn cáp EVSE
Được thiết kế và sản xuất theo IEC 61851-23:2023 điều khoản 11.6.102 và Hình 110, Hình 111 và Bảng 114.

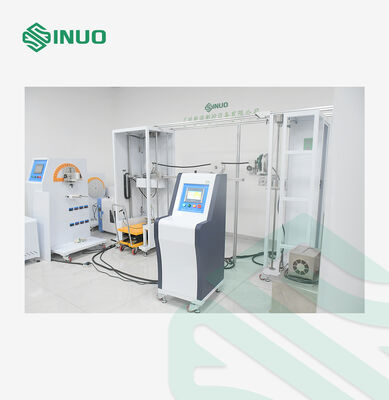

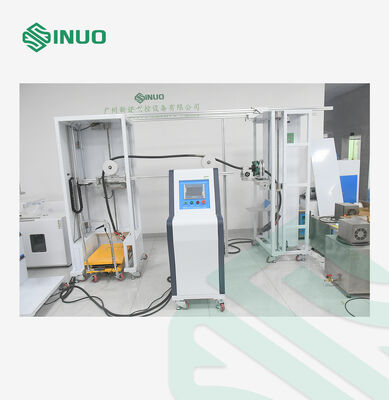

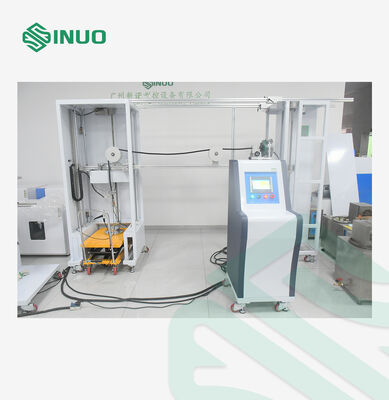

Thiết bị kiểm tra lực kéo và mô-men xoắn neo cáp (Model SNQC1007B) là một hệ thống kiểm tra có độ chính xác cao được thiết kế cho các nhà sản xuất EVSE và các phòng thí nghiệm được công nhận, yêu cầu xác minh tuân thủ đáng tin cậy và có thể lặp lại. Được phát triển theo tiêu chuẩn IEC 61851-23:2023, Điều khoản 11.6.102, hệ thống được sử dụng để đánh giá xem các cụm cáp và cấu trúc neo của trạm sạc AC/DC EV có thể chịu được lực kéo và mô-men xoắn quy định mà không vượt quá giới hạn dịch chuyển cho phép hay không.
SNQC1007B có tính năng điều khiển thông minh dựa trên PLC, ứng dụng lực bằng động cơ và tải trọng chính xác, đảm bảo đầu ra lực ổn định, đo lường chính xác và khả năng lặp lại thử nghiệm tuyệt vời. Các thông số thử nghiệm có thể được cấu hình linh hoạt để phù hợp với các kích thước cáp và yêu cầu thử nghiệm khác nhau. Cấu trúc cơ khí mạnh mẽ kết hợp với giao diện người-máy màn hình cảm ứng trực quan cho phép vận hành hiệu quả và thân thiện với người dùng, ngay cả đối với những người dùng lần đầu.
Bằng cách mô phỏng chính xác các ứng suất kéo và xoắn trong thế giới thực được áp dụng cho cáp sạc trong quá trình sử dụng bình thường, thiết bị này giúp các nhà sản xuất xác minh sự tuân thủ các yêu cầu an toàn quốc tế nghiêm ngặt. Nó hỗ trợ sự phát triển của cơ sở hạ tầng sạc EV an toàn hơn, đáng tin cậy hơn và tuân thủ đầy đủ, đồng thời giảm thiểu rủi ro chứng nhận và cải thiện hiệu quả thử nghiệm.
| Nội dung kiểm tra | Thiết bị kiểm tra giảm căng thẳng neo cáp phía B trạm sạc EV |
| Sơ đồ cấu trúc thiết bị | |
| Chế độ vận hành điều khiển | Điều khiển tự động PLC, vận hành màn hình cảm ứng |
| Ứng dụng mô-men xoắn | Đáp ứng các thông số kỹ thuật 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m, được thực hiện bằng cách chồng các trọng lượng |
| Chế độ truyền động | Điện |
| Ứng dụng lực kéo | Đáp ứng các thông số kỹ thuật 160N, 200N, 240N, 250N, 500N, được thực hiện bằng cách chồng các trọng lượng |
| Chu kỳ kéo | 1-999999 chu kỳ, có thể đặt trước, mặc định là 100±1 chu kỳ |

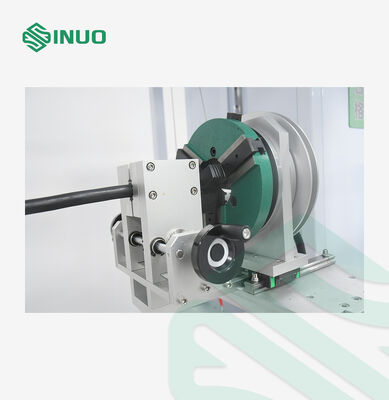

| Bánh xe mô-men xoắn | R100mm(Ф200mm) ±0.5mm |
| Tần số kéo | 1 lần/giây, thời gian kéo thực tế được phát hiện bằng tín hiệu điện |
| Đồ gá | Kẹp vạn năng, một bộ |
| Thời gian ứng dụng mô-men xoắn | 0-99H59M59S, có thể đặt trước |
| Bảo vệ mất điện | Với chức năng bộ nhớ lưu trữ dữ liệu khi mất điện |
| Cấu hình bổ sung | Thiết bị có chiều cao đồ gá có thể điều chỉnh từ 500 đến 1200 mm (tức là vị trí đầu ra cáp), cho phép nó đáp ứng các yêu cầu thử nghiệm của các trạm sạc có các vị trí đầu ra cáp khác nhau. |
| Bảng lựa chọn kết hợp trọng lượng | |
