IEC 62196-1:2022 Compliant Screw Terminal Clamping Tester for EV Connectors with 75mm Rotating Diameter and (10±2) r/min Testing Rate

IEC 62196-1:2022 Compliant Screw Terminal Clamping Tester for EV Connectors with 75mm Rotating Diameter and (10±2) r/min Testing Rate

Tên thương hiệu:	Sinuo
Số mẫu:	SNQC1012
MOQ:	1
giá bán:	Customized
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	20 bộ/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Calibration Certificate (Cost Additional)

Điều khoản áp dụng:

Khoản 13.3.1 Hình 12, Bảng 3

Tiêu chuẩn áp dụng:

IEC 62196-1:2022

Đường kính quay:

75mm

Tỷ lệ thử nghiệm:

(10±2) vòng/phút

Nguồn điện:

AC220V,50/60HZ

Trọng lượng xoay:

0,4 ~ 70.3kg

Kích cỡ:

790mmx400mmx1500mm

Chiều cao (h) (mm):

260-660mm

chi tiết đóng gói:

Vỏ gỗ dán

Khả năng cung cấp:

20 bộ/tháng

Làm nổi bật:

IEC 62196-1:2022 Compliant Screw Terminal Clamping Tester

75mm Rotating Diameter EV Connector Test Machine

(10±2) r/min Testing Rate Terminal Clamping Force Test Machine

Mô tả sản phẩm

Screw Terminal Clamping Strength Tester for EV Connectors IEC 62196-1

This specialized testing equipment evaluates the reliability and structural integrity of screw terminal clamping mechanisms in EV connectors, ensuring compliance with international safety standards.

Compliance Standards

Conforms to IEC 62196-1:2022 clause 13.3.1 fig12, table 3 requirements for electric vehicle conductive charging systems.

Equipment Functionality

This compliance testing machine assesses whether clamping screw terminal designs and structures meet requirements for preventing wire damage during installation and normal operation. It verifies the terminal's ability to withstand stress during regular usage conditions.

The system features programmable testing cycles with preset counter functionality and automatic shutdown with alarm notification when testing cycles are completed.

Technical Specifications

Power Supply	AC220V, 50/60Hz
Counting Range	1-9999 cycles (150 cycles/15 minutes default)
Testing Rate	(10±2) rotations per minute
Rotating Weight Range	0.4-70.3kg (refer to table 3 for details)
Rotating Diameter	75mm
Bushing Hole Diameters	6.5, 9.5, 13, 14.5, 15.9, 19.1, 22.2, 25.4, 28.6, 31.8, 38.1, 44.5mm
Height Range (H)	260-660mm
Overall Dimensions	790mm * 400mm * 1500mm

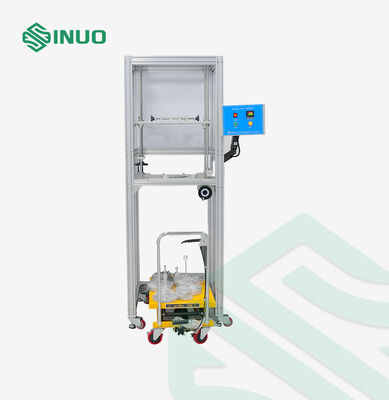

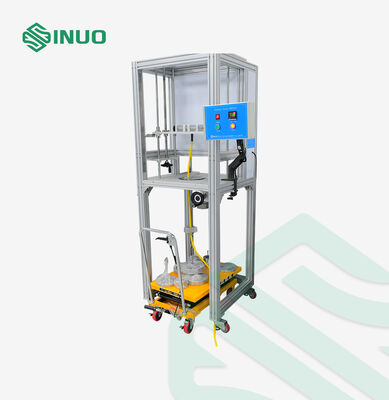

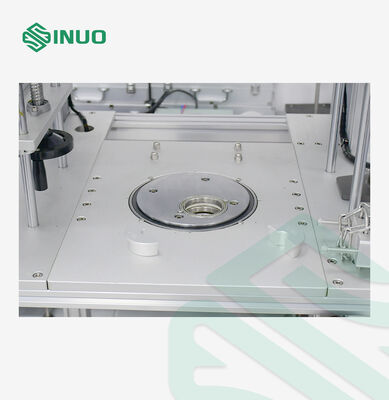

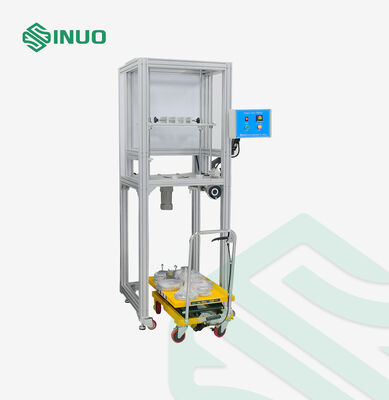

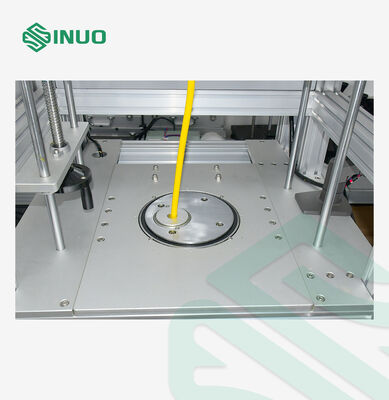

Equipment Details
