IEC & UN 38.3 Hệ thống thử nghiệm rung động tiên tiến với lực 3200kgf

Hệ thống kiểm tra rung động tiên tiến IEC & UN 38.3 với lực 3200kgf

Hệ thống kiểm tra rung động hàng đầu ngành cho độ tin cậy sản phẩm
Hệ thống kiểm tra rung động Sinuo SN553 được thiết kế để mô phỏng các ứng suất môi trường thực tế, đảm bảo độ bền và an toàn cho các bộ phận quan trọng. Từ linh kiện điện tử ô tô và hàng không vũ trụ đến pin lithium (UN 38.3) và điện tử tiêu dùng, hệ thống này cung cấp lực kích thích chính xác cần thiết để đáp ứng tiêu chuẩn GB, GJB, UL, JIS, IEC và MIL-STD.

Tại sao chọn Hệ thống SN553?

Hệ thống này kết hợp đầu ra công suất cao với điều khiển kỹ thuật số chính xác, cung cấp giải pháp trọn gói hoàn chỉnh cho các phòng thí nghiệm và bộ phận QA sản xuất.

• Sẵn sàng tuân thủ toàn cầu: Được cấu hình sẵn để đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt bao gồm UN 38.3 (Điều 4.3), IEC 62133-1:2017 và IEC 62133-2:2017.

• Khả năng chịu lực đẩy cao: Cung cấp 3.200 kgf lực hình sin/ngẫu nhiên, có khả năng kiểm tra tải trọng nặng (lên đến 400kg) với gia tốc tối đa 100G.

• Chế độ kiểm tra linh hoạt: Hỗ trợ quét hình sin, ngẫu nhiên và sốc cổ điển trong dải tần số 1 – 2.700 Hz.

Các thành phần hệ thống chính & Ưu điểm kỹ thuật

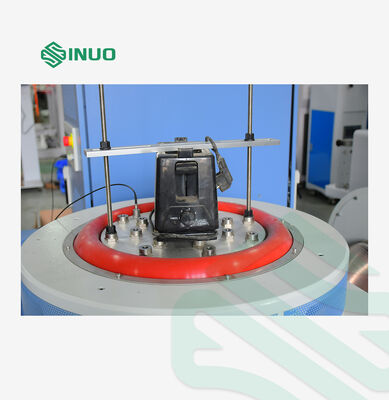

1. Máy phát kích thích điện từ (A30S34)

• Cấu trúc chắc chắn: Trang bị hệ thống dẫn hướng trục kép để giảm nhiễu xuyên âm động và xoay, đảm bảo độ bền trong điều kiện ứng suất cao.

• Làm mát hiệu quả: Sử dụng ống dẫn khí tổ ong và thiết kế quạt tiếng ồn thấp để duy trì sự ổn định nhiệt trong các bài kiểm tra kéo dài.

• Thông số kỹ thuật chính: Độ dịch chuyển tối đa 51 mm p-p; Đường kính cuộn dây chuyển động Φ342 mm; Rò rỉ từ thông <10 gauss.

2. Bộ khuếch đại nguồn chuyển mạch kỹ thuật số (LA30K)

• Hiệu suất cao: Sử dụng công nghệ MOSFET/IGBT với PWM nhân tần số hình sin cho tỷ lệ tín hiệu trên nhiễu cao (>70dB) và độ méo thấp.

• Công suất đầu ra: Đầu ra 40KVA với chức năng bảo vệ servo tích hợp (bảo vệ quá áp, quá dòng, quá nhiệt) để bảo vệ thiết bị của bạn.

3. Bộ điều khiển rung động kỹ thuật số (VCSusb-2)

• Điều khiển độ chính xác cao: DSP dấu phẩy động 32-bit với độ phân giải ADC 24-bit đảm bảo điều khiển vòng kín thời gian thực độc lập với PC.

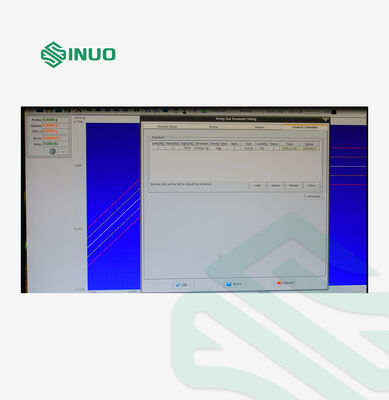

• Giao diện thân thiện với người dùng: Phần mềm dựa trên Windows với chức năng tạo báo cáo kiểm tra tự động bằng 1 cú nhấp chuột (Word/PDF).

• Tính năng an toàn: Bao gồm "Xem trước tín hiệu nhỏ" để xác minh cài đặt trước khi kiểm tra toàn công suất, cùng với các khóa liên động dừng khẩn cấp.

4. Mở rộng & Cố định

• Mở rộng dọc (VT100): Bàn hợp kim magie 1000x1000mm, bề mặt được tôi cứng, có thể sử dụng lên đến 2.000 Hz.

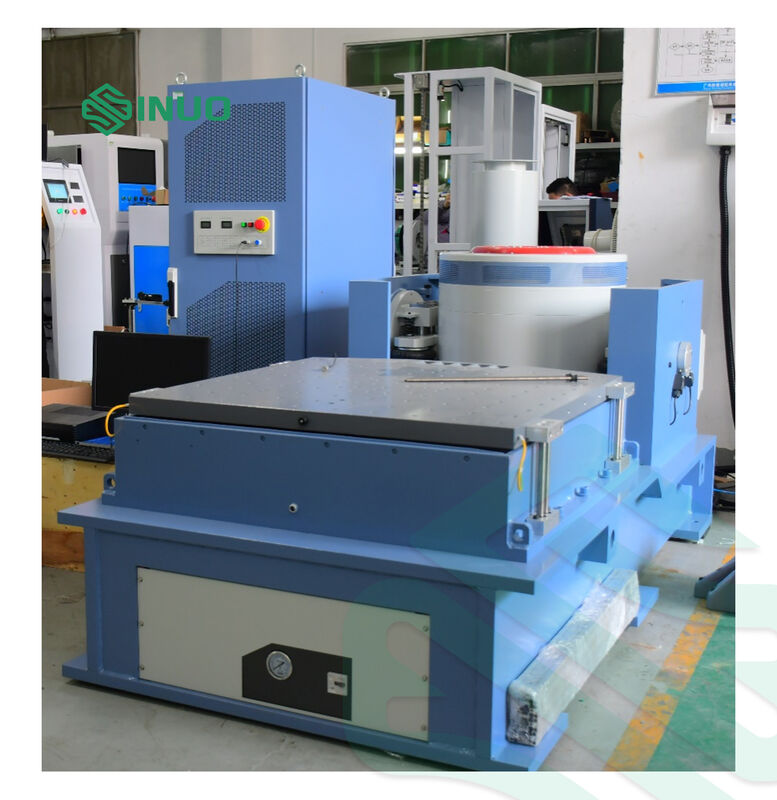

• Bàn trượt ngang (HG100): Thiết kế trượt màng dầu cho khả năng chịu mô men lật cao, lý tưởng cho các mẫu vật lớn hoặc có hình dạng không đều.

• Tự động căn chỉnh: Hệ thống quang điện đảm bảo cuộn dây chuyển động luôn cân bằng trong quá trình nạp và dỡ tải.

  Hệ thống kiểm tra rung động hàng đầu ngành cho độ tin cậy sản phẩm
  Hệ thống kiểm tra rung động Sinuo SN553 được thiết kế để mô phỏng các ứng suất môi trường thực tế, đảm bảo độ bền và an toàn cho các bộ phận quan trọng. Từ linh kiện điện tử ô tô và hàng không vũ trụ đến pin lithium (UN 38.3) và điện tử tiêu dùng, hệ thống này cung cấp lực kích thích chính xác cần thiết để đáp ứng tiêu chuẩn GB, GJB, UL, JIS, IEC và MIL-STD.

  ---

  Tại sao chọn Hệ thống SN553?

  Hệ thống này kết hợp đầu ra công suất cao với điều khiển kỹ thuật số chính xác, cung cấp giải pháp trọn gói hoàn chỉnh cho các phòng thí nghiệm và bộ phận QA sản xuất.

  • Sẵn sàng tuân thủ toàn cầu: Được cấu hình sẵn để đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt bao gồm UN 38.3 (Điều 4.3), IEC 62133-1:2017 và IEC 62133-2:2017.

  • Khả năng chịu lực đẩy cao: Cung cấp 3.200 kgf lực hình sin/ngẫu nhiên, có khả năng kiểm tra tải trọng nặng (lên đến 400kg) với gia tốc tối đa 100G.

  • Chế độ kiểm tra linh hoạt: Hỗ trợ quét hình sin, ngẫu nhiên và sốc cổ điển trong dải tần số 1 – 2.700 Hz.

  ---

  Các thành phần hệ thống chính & Ưu điểm kỹ thuật

  1. Máy phát kích thích điện từ (A30S34)

  • Cấu trúc chắc chắn: Trang bị hệ thống dẫn hướng trục kép để giảm nhiễu xuyên âm động và xoay, đảm bảo độ bền trong điều kiện ứng suất cao.

  • Làm mát hiệu quả: Sử dụng ống dẫn khí tổ ong và thiết kế quạt tiếng ồn thấp để duy trì sự ổn định nhiệt trong các bài kiểm tra kéo dài.

  • Thông số kỹ thuật chính: Độ dịch chuyển tối đa 51 mm p-p; Đường kính cuộn dây chuyển động Φ342 mm; Rò rỉ từ thông <10 gauss.

  2. Bộ khuếch đại nguồn chuyển mạch kỹ thuật số (LA30K)

  • Hiệu suất cao: Sử dụng công nghệ MOSFET/IGBT với PWM nhân tần số hình sin cho tỷ lệ tín hiệu trên nhiễu cao (>70dB) và độ méo thấp.

  • Công suất đầu ra: Đầu ra 40KVA với chức năng bảo vệ servo tích hợp (bảo vệ quá áp, quá dòng, quá nhiệt) để bảo vệ thiết bị của bạn.

  3. Bộ điều khiển rung động kỹ thuật số (VCSusb-2)

  • Điều khiển độ chính xác cao: DSP dấu phẩy động 32-bit với độ phân giải ADC 24-bit đảm bảo điều khiển vòng kín thời gian thực độc lập với PC.

  • Giao diện thân thiện với người dùng: Phần mềm dựa trên Windows với chức năng tạo báo cáo kiểm tra tự động bằng 1 cú nhấp chuột (Word/PDF).

  • Tính năng an toàn: Bao gồm "Xem trước tín hiệu nhỏ" để xác minh cài đặt trước khi kiểm tra toàn công suất, cùng với các khóa liên động dừng khẩn cấp.

  4. Mở rộng & Cố định

  • Mở rộng dọc (VT100): Bàn hợp kim magie 1000x1000mm, bề mặt được tôi cứng, có thể sử dụng lên đến 2.000 Hz.

  • Bàn trượt ngang (HG100): Thiết kế trượt màng dầu cho khả năng chịu mô men lật cao, lý tưởng cho các mẫu vật lớn hoặc có hình dạng không đều.

  • Tự động căn chỉnh: Hệ thống quang điện đảm bảo cuộn dây chuyển động luôn cân bằng trong quá trình nạp và dỡ tải.

Thông số kỹ thuật chi tiết

Chức năng phần mềm

• Điều khiển ngẫu nhiên: Cân bằng thời gian thực với dải động >90dB; hỗ trợ lên đến 3.200 dòng phổ.

• Điều khiển hình sin: Độ méo thấp (< -100dB) với các chế độ quét tuyến tính/logarit.

• Sốc cổ điển: Hỗ trợ sóng nửa hình sin, hình thang, răng cưa và hình tam giác với thời lượng xung từ 0,5 đến 3.000 mS.

Phụ kiện đi kèm

• Bộ cáp kết nối và ống dẫn khí hoàn chỉnh

• Hướng dẫn vận hành, báo cáo kiểm tra và hướng dẫn bảo trì

• Cảm biến gia tốc hệ thống đã hiệu chuẩn

• Cờ lê chữ T, cờ lê lục giác, tua vít và kẹp thanh áp rung
