| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1008B |
| MOQ: | 1 |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5 bộ mỗi tháng |
IEC 61851 Thiết bị thử nghiệm va chạm với lắc ✅ Kiểm tra sức mạnh cơ học cho các đống sạc EV
Tiêu chuẩn áp dụng:
IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-2017
IEC 62477-1:2022
Kiểm tra mẫu và phạm vi:
Đường sạc xe điện AC / DC, tủ biến áp và hộp đo.
Mục đích thử nghiệm:
Thiết bị này được sử dụng để thực hiện thử nghiệm sức mạnh cơ học trên các đống sạc EV hoặc tủ biến áp được sử dụng trong các hệ thống sạc xe điện.
Nguyên tắc thử nghiệm:
Thử nghiệm Eh a: Tác động của búa lắc
Các yếu tố va chạm được giải phóng tự do thông qua một ống lắc 1 mét từ một chiều cao xác định và tấn công mẫu ở vị trí thẳng đứng thấp nhất.Thử nghiệm được thực hiện bằng cách chuyển đổi năng lượng tiềm năng hấp dẫn thành năng lượng động học.
Thử nghiệm Eh c: Vụ va chạm bằng búa rơi tự do theo chiều dọc
Các yếu tố va chạm rơi theo chiều dọc qua một ống dẫn từ một chiều cao xác định trong trạng thái tĩnh và va chạm bề mặt ngang của mẫu.Thử nghiệm được thực hiện bằng cách chuyển đổi năng lượng tiềm năng hấp dẫn thành năng lượng động học.
Cấu trúc và đặc điểm:

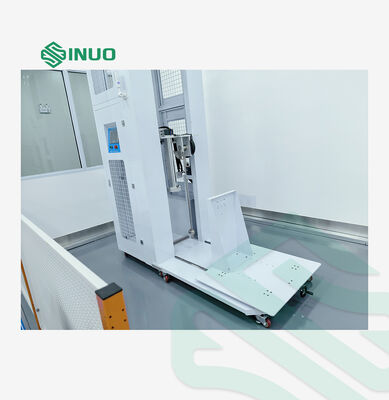

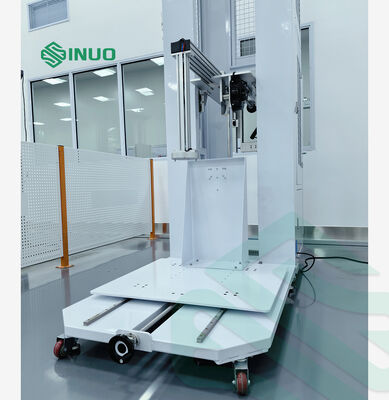

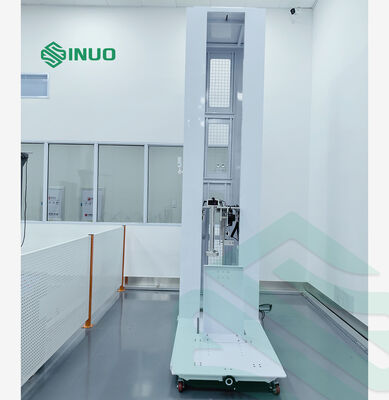

Như thể hiện trong bố cục dưới đây, hệ thống bao gồm các cấu trúc bên trái và bên phải.Bên trái: Cơ chế điều chỉnh và thả lắc,Bên phải: nền tảng gắn mẫu
1.Đơn vị tác động lắc được gắn trên một cấu trúc xe bánh xe, cho phép các cột sạc DC lớn được thử nghiệm từ các mặt khác nhau.Các bộ sạc AC / DC nhỏ có thể được gắn trên nền tảng bao gồm thử nghiệm phía dưới và phía sau.
2.Cả cơ chế lắc và cơ chế thả thẳng đứng đều có thể điều chỉnh chiều cao bằng điện, với phạm vi 0,2 ~ 2,5 m.
3.góc va chạm có thể điều chỉnh để đáp ứng các chiều cao rơi khác nhau, hỗ trợ các mức năng lượng IK06 IK11 (1 J 50).
4.Chức năng chống va chạm thứ cấp cho hệ thống lắc.
5.Thả điện từ cho cả lắc và búa thả với điều khiển từ xa bằng một phím.
6.Thay thế nhanh các yếu tố va chạm.
7.Hệ thống điều khiển PLC với màn hình cảm ứng và điều khiển từ xa hồng ngoại.
8.Khung thép A3 với lớp phủ bột để tăng độ cứng và ổn định.
Các thông số kỹ thuật:
|
Mô hình |
SNQC1008B |
|
Hệ thống điều khiển |
Tất cả các chức năng bao gồm nâng và thả được tích hợp vào màn hình cảm ứng, với hỗ trợ điều khiển từ xa hồng ngoại. |
|
Phạm vi mẫu thử |
1,Các bộ sạc AC gắn trên tường và cột 2,Các bộ sạc DC kiểu tủ Lưu ý: Kích thước mẫu tối đa trên bệ: W × D × H = 1 × 1 × 2,0 m
|
|
Chức năng thử nghiệm |
1,Xét nghiệm va chạm với con lắc (va chạm bên) 2,Thử nghiệm va chạm bằng búa thả (va chạm bề mặt trên) |
|
Hệ thống ổ đĩa |
Động cơ + máy giảm để nâng; hệ thống giải phóng điện từ. |
|
Hệ thống truyền tải |
Vít bóng chính xác + đường dẫn tuyến tính. |
|
Cấu trúc hệ thống |
Cấu trúc khung với nền tảng mẫu. Cơ chế tác động được lắp đặt trên khung; các mẫu lớn có thể được đặt trực tiếp trên sàn. Khung thép có lớp phủ chống ăn mòn.
|
|
Kháng tác động thứ cấp |
Vâng, khóa tự động của ống phản hồi |
|
Điều chỉnh chiều cao |
Động cơ qua đầu vào màn hình cảm ứng |
|
Phương pháp giải phóng |
Điện từ, hoạt động bằng một phím |
|
Năng lượng va chạm |
1,2,5,10,20J,50J ((IK06 IK11)
|
|
Đơn vị tác động của con lắc |
250g, 500g,1.7kg,5kg,5kg,10kg±1%, đạt được thông qua kết hợp ống lắc |
|
Các ống lắc |
1J: ống thép Ø9 mm, chiều dài 1000 mm, độ dày tường 0,5 mm 2J: ống thép Ø10 mm, chiều dài 1000 mm 5?? 50J: Ø15.9 mm ống thép, chiều dài 1000 mm |
|
Chiều cao thử nghiệm |
nâng điện, nhịp 200 ∼ 2500 mm, điều khiển màn hình cảm ứng |
|
Độ cao thả |
Phạm vi:0-500mm, với màn hình quy mô, góc va chạm điều chỉnh
|
|
Hệ thống nâng |
động cơ, thiết lập chiều cao thông qua màn hình cảm ứng |
|
Hệ thống giải phóng |
điện từ phóng với một nút hoạt động |
|
Phạm vi năng lượng va chạm |
1 / 2 / 5 / 10 / 20 / 50 J (IK06 IK11) |
|
Khối lượng tương đương |
250g, 500g,1.7kg,5kg,5kg,10kg±1%, hệ thống dựa trên trọng lượng |
|
Các ống dẫn |
1,2,5,10, 20J, 50J, ống chuyên dụng cho mỗi mức năng lượng |
|
Đĩa cơ sở |
Bảng nền thép hạng nặng tăng cường |
|
Độ cao va chạm của mẫu vật |
Điều chỉnh theo chiều dọc bằng điện với đường đâm 200 ∼ 2500 mm, điều khiển bằng màn hình cảm ứng |
|
Vị trí ngang của tác động mẫu |
Vị trí mở rộng có thể điều chỉnh của cơ chế giảm trọng lượng, cho phép va chạm ở các điểm khác nhau trên bề mặt trên của mẫu |
|
Độ cao thả |
hiển thị kỹ thuật số trên màn hình cảm ứng; chiều cao có thể được thiết lập sau khi tiếp xúc ban đầu thông qua điều khiển màn hình cảm ứng |
|
Cấu trúc nền tảng mẫu |
|
|
Kích thước |
1.0*1.2m,có khả năng kẹp các mẫu lên đến 1,0 × 1,0 m |
|
Bảng nền |
Bảng thép dày 10mm với các lỗ gắn thắt được sắp xếp theo các yêu cầu bố trí mẫu |
|
Cột hỗ trợ |
cột gắn thẳng đứng tương thích với các tấm mẫu gắn phía sau |
|
Cấu trúc kết nối và tách nhanh |
Cho phép kết nối hoặc tách khỏi khung va chạm; được sử dụng trong chế độ kết nối cho các mẫu nhỏ và trong chế độ tách biệt cho các đống sạc DC lớn (trạm sạc EV) |
|
An toàn & Đặc điểm chức năng |
1.Bảo vệ quá tải động cơ 2.Bảo vệ dừng khẩn cấp 3.Hệ thống chỉ báo trạng thái ba màu: Màu vàng: Chờ đợi Màu xanh lá cây: chạy Đỏ: báo động Chỉ báo tình trạng hệ thống thời gian thực 4.Hệ thống bảo vệ rò rỉ bao gồm |
|
Thiết kế di động |
Cả khung va chạm và nền tảng mẫu đều được trang bị các cấu trúc hỗ trợ và bánh xe quay, cho phép di chuyển và khóa an toàn với mặt đất khi đặt. |
Bảng đính kèm:
Bảng 3 Mối quan hệ giữa mã IK và năng lượng tương ứng
|
Mã IK |
IK00 |
IK01 |
IK02 |
IK03 |
IK04 |
IK05 |
IK06 |
IK07 |
IK08 |
IK09 |
IK10 |
IK11 |
|
Năng lượng / J |
a |
0.14 |
0.2 |
0.35 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
|
Lưu ý 1: Nếu cần năng lượng va chạm cao hơn, giá trị được khuyến cáo là 50J. Lưu ý 2: Một số tiêu chuẩn khác sử dụng một chữ số để chỉ ra năng lượng va chạm được chỉ định. Để tránh trộn lẫn với nó, số tính năng được đại diện bằng hai chữ số. |
||||||||||||
