| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1005A |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5 bộ mỗi tháng |

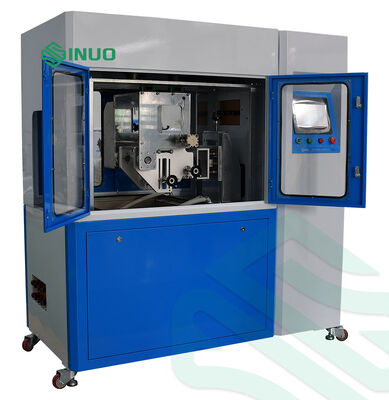

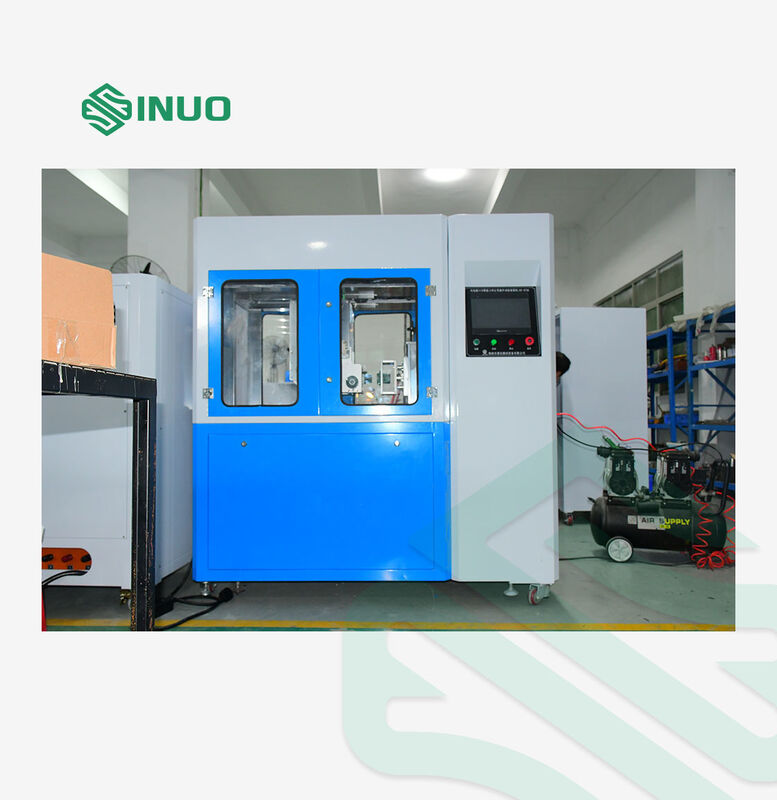

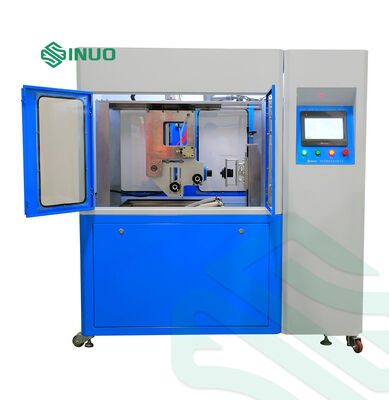

Thiết bị kiểm tra độ bền đầu nối sạc xe điện và đầu nối công nghiệp IEC 62196-3
Thông tin sản phẩm:
Tiêu chuẩn: Thiết bị kiểm tra này đáp ứng các yêu cầu của IEC 62196-3: 2020 điều 22 và 23, IEC62196-1: 2020 điều 22 và điều 23, IEC60309-1: 2012 điều 20 và điều 21, v.v.
Thiết bị được sử dụng để xác minh xem các phụ kiện điện như giao diện sạc xe điện, phích cắm công nghiệp, ổ cắm và đầu nối có thể chịu được các ứng suất cơ, điện và nhiệt xảy ra trong quá trình hoạt động bình thường mà không bị mài mòn quá mức hoặc các tác động có hại khác hay không.
Động cơ servo điều khiển cơ cấu để mẫu thử lặp lại hành động cắm và rút. Có thể sử dụng tải bên ngoài cho bài kiểm tra khả năng ngắt mạch. Thời gian bật/tắt nguồn, tốc độ kiểm tra, hành trình và góc đều có thể được cài đặt trước trên màn hình cảm ứng.
Phạm vi mẫu, sử dụng, nguyên lý, cấu trúc và môi trường sử dụng:
| Mẫu và hạn chế | Giao diện sạc xe điện, phích cắm công nghiệp, ổ cắm và đầu nối |
|---|---|
| Sử dụng kiểm tra | Thiết bị được sử dụng để kiểm tra xem các phụ kiện điện như giao diện sạc xe điện, phích cắm và ổ cắm công nghiệp, và đầu nối có thể chịu được ứng suất cơ, ứng suất điện và ứng suất nhiệt xảy ra trong quá trình sử dụng bình thường mà không bị mài mòn quá mức hoặc các tác động có hại khác hay không, với mục đích xác minh độ tin cậy của chúng. |
| Nguyên lý kiểm tra | Cơ cấu truyền động bằng động cơ servo được sử dụng để thực hiện các hành động cắm-rút lặp đi lặp lại theo đường thẳng trên mẫu, và có thể kết nối tải bên ngoài để kiểm tra đóng/ngắt. Thời gian bật và tắt nguồn, tốc độ kiểm tra, hành trình và góc đều có thể được cài đặt trước thông qua màn hình cảm ứng. |

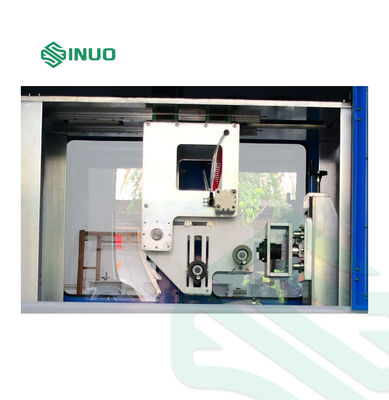

| Cấu trúc và tính năng | Thiết bị sử dụng khung tích hợp, được điều khiển bởi động cơ servo, vít me bi chính xác và truyền động bằng dây đai đồng bộ, hoạt động bằng màn hình cảm ứng màu và chức năng hiển thị kỹ thuật số mạnh mẽ, hệ thống điều khiển thông minh PLC; thiết bị cũng sử dụng kẹp điều chỉnh ba trục, phù hợp cho kiểm tra tuổi thọ giao diện súng sạc. |
| Môi trường sử dụng | Nguồn điện: AC220V±10%/50-60Hz, 2Kw, nhiệt độ làm việc 0-40℃, độ ẩm 30%-90%; Kích thước tổng thể: khoảng W1000*D750*H1200mm; trọng lượng: khoảng 150kg |
Thông số kỹ thuật:
| Nội dung kiểm tra | a) Ngắt mạch và công suất; b) Vận hành bình thường |
|---|---|
| Phạm vi mẫu kiểm tra | Súng sạc AC và DC |
| Trạm kiểm tra | Một trạm |
| Phương pháp điều khiển điện | Điều khiển tích hợp thông minh Mitsubishi PLC, hoạt động giao diện cảm ứng người-máy màu 7 inch |
| Chế độ hoạt động | Hoạt động thủ công hoặc điều khiển bằng chương trình |
| Chức năng | Thiết bị có chức năng mô phỏng hoạt động bình thường của giao diện sạc, có thể thực hiện thao tác cắm và rút giao diện sạc, cũng có cài đặt lập trình được về tốc độ kiểm tra, thời gian kiểm tra và số lần kiểm tra |
| Chế độ truyền động | Động cơ servo điều khiển chuyển động cắm và rút, chuyển động quay và làm ướt bằng chất lỏng, và xi lanh phụ trợ thực hiện cơ chế khóa đóng mở công tắc. |
| Kẹp mẫu và phương pháp kẹp | Kẹp cơ khí, kẹp điều chỉnh ba chiều X/Y/Z, vị trí điểm kẹp có thể điều chỉnh, kẹp đa năng phù hợp với giao diện sạc AC/DC tiêu chuẩn quốc gia, tiêu chuẩn Mỹ, tiêu chuẩn Châu Âu |
| Lật tự động | Được trang bị cơ cấu lật tự động tại kẹp súng sạc, có thể lật 90º, và thời gian giữ lật có thể được cài đặt tùy ý trong phạm vi (0 ~ 600) s, có thể đạt được kiểm tra nhúng dung dịch theo IEC 62196-1:2022 điều 23.3.2. |
| Số lần thử | 0~999999 lần, có thể cài đặt trước, tự động dừng khi đạt đến giá trị cài đặt |
| Thời gian dẫn điện khi ngắt mạch | 1-999.9s, có thể cài đặt trước (tiêu chuẩn yêu cầu tiếp điểm điện phải được duy trì trong thời gian không quá 4s và không dưới 2s) |
| Tốc độ cắm và rút | 0-10 lần/phút, có thể cài đặt trước (3.75 chu kỳ/phút, 7.5 hành trình/phút) |
| Hành trình kiểm tra | 0-150mm, có thể cài đặt trước (khoảng cách giữa phích cắm kiểm tra và ổ cắm kiểm tra ≥50mm) |
| Tốc độ kiểm tra | 0-1100mm/s có thể cài đặt trực tiếp trên màn hình cảm ứng |
| Hiển thị giá trị lực | Được trang bị cảm biến lực phạm vi 50kg, có thể theo dõi giá trị lực theo thời gian thực, tạo đường cong lực-thời gian, hiển thị lực cắm và lực rút tối đa, và hiển thị giá trị lực hiện tại, phạm vi giá trị lực (0 ~ 500) N |
| Thiết bị khóa | Có chức năng tự động nhấn thiết bị khóa cơ khí để mô phỏng điều kiện hoạt động bình thường. |
| Bể dung dịch | Được trang bị một bể dung dịch, có thể chứa dung dịch mô phỏng nước muối và bụi theo IEC 62196-1:2022 điều 23.3.2, xin lưu ý rằng người dùng phải chuẩn bị dung dịch |
| Yêu cầu nhúng dung dịch | Số lần nhúng, thời gian nhúng, thời gian làm khô, số lần cắm và rút, và số chu kỳ có thể được cài đặt |
| Tải | Bên ngoài, có thể hoạt động với SN2217-480V250A |
| Chức năng phát hiện | Khi tải được kết nối, thiết bị có thể thực hiện cảnh báo ngắt mạch và ghi lại số lần hiện tại. |
| Bảo vệ an toàn | Bảo vệ nối đất, bảo vệ ngắn mạch, bảo vệ quá tải |
Chi tiết sản phẩm
