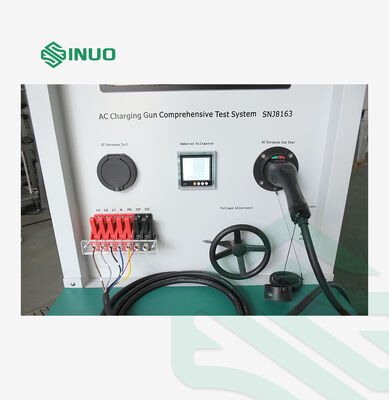

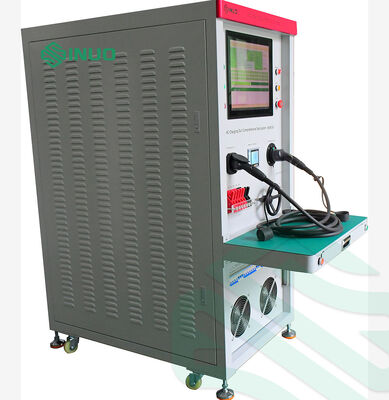

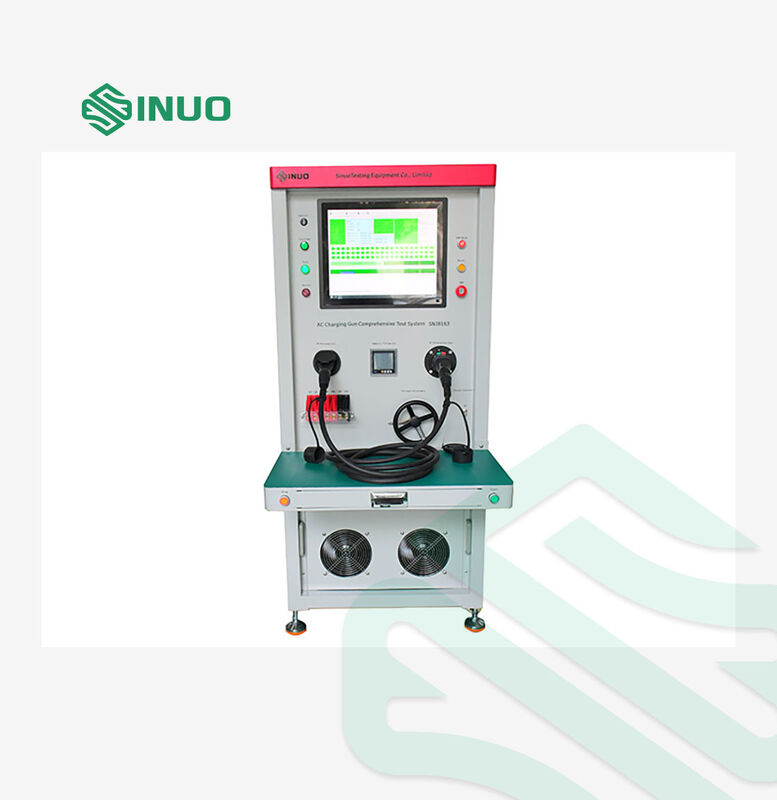

Hệ thống kiểm tra toàn diện súng sạc AC IEC 62196-1

Thiết bị đi kèm với một máy quét để đọc mã vạch hoặc mã QR trên các mẫu xét nghiệm.

Quét sản phẩm trước khi thử nghiệm; sau khi thử nghiệm, mã quét được liên kết tự động với hồ sơ thử nghiệm, cho phép truy xuất lại.

Phá vỡ, liên tục, mạch ngắn và thử nghiệm chuỗi dây được thực hiện thông qua quét PLC Input / Output.

PLC tự động xác định pass/fail.

1 5000 Ω, Độ chính xác: 1%

Các giới hạn trên và dưới có thể được thiết lập để xác định chất lượng sản phẩm.

16A cắm AC:Không ép RC: 680Ω, ép RC + R4:3.38 kΩCắm 32A AC:Không ép RC: 220Ω, ép RC + R4:3.52 kΩ63A ốc tắc AC:Không ép RC: 100Ω, ép RC+R4:3.4 kΩ

Độ chính xác đo của kháng cự phải đạt 1% ∼2%.

100 50 000 Ω, Độ chính xác: 2%

Các giới hạn trên và dưới có thể được thiết lập để xác định chất lượng liên tục

Đo giảm điện áp qua các đầu nối trong điều kiện hiện tại và quá tải.

Bộ biến áp ba pha điều chỉnh tích hợp: đầu ra 0-380V, tải ba pha điều chỉnh 0-35A.

Phạm vi thử nghiệm được hỗ trợ:

• 3.3 kW 16A đơn pha
• 7.4 kW 32A một pha 11 kW 16A ba pha 22 kW 32A ba pha

Đơn pha: L-N, L-E, E-N

Ba pha:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Các thông số:

1. Điện áp thử nghiệm: DC 100 ∼ 1000V (có thể điều chỉnh)
2. Giới hạn thấp nhất: 1 M1 GΩ (có thể điều chỉnh)
3. Độ chính xác: ± 5%
4. báo động khi kháng cự < giá trị đặt

Đơn pha: L-N, L-E, E-N

Ba pha: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Các thông số:

1. Điện áp thử nghiệm: AC 0 ¢ 5 kV / DC 0 ¢ 6 kV (có thể điều chỉnh)
2. Giới hạn dòng chảy rò rỉ: AC 0,1 mA, DC 0,1 mA
3. Độ chính xác: ±1,5% + 3 chữ số
4. Hiển thị điện áp kỹ thuật số, điều chỉnh tự động có thể lập trình
5. Cảnh báo nếu dòng rò rỉ vượt quá giá trị thiết lập

Bộ giữ phích EU AC cho xe, Bộ giữ phích EU AC cho chân đệm, Bộ giữ phích GB AC,

Bộ giữ phích AC Mỹ

Thiết bị ép đặc biệt phù hợp với sản phẩm thử nghiệm, với kẹp và

tấm bảo vệ

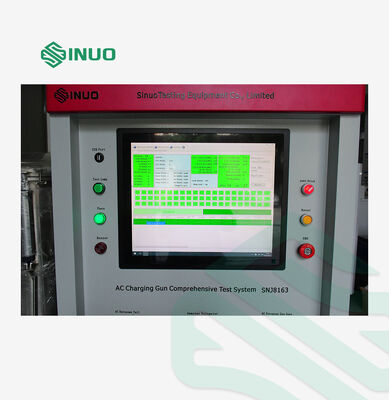

1. Hỗ trợ Win 7 và Win 10, Tất cả các thiết lập tham số có thể được cấu hình thông qua phần mềm.
2. Kết quả thử nghiệm của mỗi sản phẩm được lưu vào máy tính trong thời gian thực để dễ dàng truy cập, xem và phân tích.
3. Các giao diện truyền thông được dành riêng cho kết nối tùy chọn với hệ thống MES, cho phép tải dữ liệu thử nghiệm lên cơ sở dữ liệu MES để quản lý và kiểm soát.
4. Dữ liệu thử nghiệm được lưu trữ ngay sau khi hoàn thành.
5. Dữ liệu thử nghiệm được lưu trữ có thể được xuất sang định dạng TXT hoặc Excel.

1. Máy quay di động với chức năng khóa.
2. Kết nối MES: Tùy chọn, chi phí bổ sung áp dụng.
