Hệ thống kiểm tra dòng điện ngắn hạn và kiểm tra tăng nhiệt độ cho đầu nối xe điện theo tiêu chuẩn IEC 62196

Tổng quan sản phẩm:

Hệ thống thử nghiệm này đáp ứng các yêu cầu tiêu chuẩn của IEC 62196-1Ed.4CDV 2020 điều 12.3, điều 24, bảng 10, điều 34.2, 34.4 và 35.4., IEC 62196-2, IEC 62196-3, vv

Nó phù hợp để phát hiện thử nghiệm tăng nhiệt độ sau khi phích cắm và ổ cắm EV vượt qua dòng điện định lượng,và đánh giá độ nóng của bề mặt của phụ kiện điện khi dòng tải được kết nối, và liệu sự gia tăng nhiệt độ của thiết bị đầu cuối có đáp ứng các yêu cầu của tiêu chuẩn.

Tính năng thiết bị

Hệ thống sử dụng phần mềm tự lập trình được điều khiển bởi máy tính.Nó được sử dụng để đánh giá sự nóng bề mặt và nhiệt độ điện cực tăng của giao diện sạc và phụ kiện điện khi kết nối với dòng tải, và để kiểm tra xem sự gia tăng nhiệt độ có đáp ứng các yêu cầu tiêu chuẩn hay không.

Các thông số kỹ thuật chính

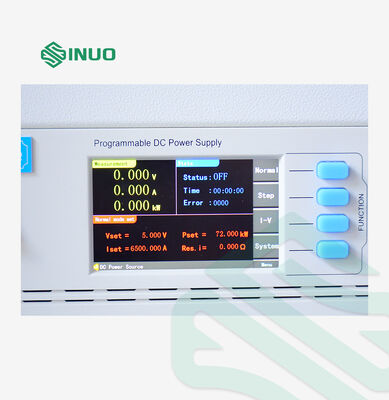

1.Output Workstation: 1 trạm đầu ra DC

• Năng lượng đầu ra tối đa: DC nhỏ hơn DC 15V

• Điện thử cố định có thể điều chỉnh: DC 200?? 6500A

•Chính xác hiển thị hiện tại: ± ((0,25% đọc + 0,25% phạm vi), độ phân giải 1A

• Độ chính xác hiển thị điện áp: ± ((0,25% của đọc + 0,25% của phạm vi), độ phân giải 0,01V

•Điều tra Tính ổn định hiện tại: ± ((1% của giá trị thiết lập + 0.5A), thời gian phản ứng khoảng 1 giây

2. Control Contact Power Supply: Dải dòng AC (0 ∞2) A

3Chế độ hoạt động: Chế độ liên tục, chế độ bật/tắt, chế độ điều khiển nhiệt độ tự động

• Chế độ bật/tắt liên tục:
  • Thời gian thử nghiệm chế độ liên tục: 0,01 ‰ 99,99 giờ
  • Chế độ bật/tắt Điện vào/tắt Thời gian: 0,01 ¢ 99,99 giờ
  • Đếm bật/tắt: 1×9999 lần, dừng tự động khi đạt đến số lượng
  • Cài đặt hiện tại: Cài đặt điều khiển có thể lập trình (có thể được cấu hình theo IEC62196, với sự kết hợp thời gian và hiện tại như được hiển thị trong bảng bên dưới)


Chế độ điều khiển nhiệt độ tự động:
Hệ thống có thể thiết lập giá trị tăng nhiệt độ ổn định và tự động tìm ra giá trị hiện tại thích hợp.

• Phạm vi thiết lập tăng nhiệt độ: 0 ∼ 100 °C

•Chính xác ổn định: ± 0,5°C

•Tự động tính toán dòng điện cần thiết cho sự gia tăng nhiệt độ mong muốn

4.Thử nghiệm tăng nhiệt độ (thiết bị kiểm tra nhiệt độ tích hợp):

• Phạm vi đo nhiệt độ: 0 ≈ 260 °C, Độ chính xác: ± 0,3% của bài đọc + 1 °C; Độ phân giải: 0,1 °C

•Các điểm đo nhiệt độ: 16 kênh (bao gồm 1 điểm đo nhiệt độ xung quanh)

• Các loại nhiệt cặp được hỗ trợ: Thiết bị hỗ trợ các loại nhiệt cặp J, K, T, E, S, N, B, R.

•Điều liệu được sử dụng để đo: USA Ω Company K-type 30AWG thermopoles dây mịn, chiều dài 2 mét, tổng cộng 20 miếng.

• Máy dò nhiệt độ: Máy dò nhiệt độ có thể thực hiện thử nghiệm trực tiếp mà không làm hỏng thiết bị.

•Tốc độ quét nhiệt độ & Khoảng thời gian ghi: 0.11800 giây cho tất cả các kênh.

•Ghi dữ liệu nhiệt độ: Tự động hoàn thành bởi máy tính, với cấu hình cho phần mềm kiểm tra máy tính.

• Phần mềm có thể thiết lập kênh nhiệt độ môi trường và tự động trừ nhiệt độ môi trường trong quá trình thu thập dữ liệu.

5Chức năng kiểm tra giảm điện áp và kháng cự:
Thiết bị được cấu hình với một đồng hồ mV có thể phát hiện sự sụt giảm điện áp qua đầu nối và tính giá trị kháng tương ứng.

6Cấu hình máy tính điều khiển công nghiệp tích hợp màn hình cảm ứng:
Hệ thống bao gồm một máy tính điều khiển công nghiệp tích hợp với các thông số kỹ thuật sau:

• • CPU: Pentium 4/1.8G hoặc cao hơn
  • Bộ nhớ: 4GB
  • Kho lưu trữ: 64GB Solid State Drive
  • Màn hình: màn hình LCD 15 inch
  • Hệ điều hành: XP phiên bản tiếng Anh
  • Phần mềm: Phần mềm xử lý văn phòng

A. Cài đặt năng lượng:

· Cài đặt có thể lập trình cho phép cấu hình không ít hơn 10 phân đoạn dòng điện, cho phép thực hiện liên tục các giá trị dòng điện khác nhau.

· Tính năng chức năng chuyển mạch dựa trên đồng hồ, cài đặt giao diện điều chỉnh, điều chỉnh tự động và đặt lại tự động.

B. Nhiều chế độ hoạt động:

· Chế độ liên tục, chế độ bật/tắt, chế độ điều khiển nhiệt độ tự động.

C. Hiển thị dữ liệu:

· Hiển thị thời gian thực các giá trị nhiệt độ, giá trị hiện tại và đường cong trục thời gian cho mỗi kênh.

· Tần số lấy mẫu: 100ms đến 1800s điều chỉnh.

· Khoảng thời gian ghi dữ liệu: 100ms đến 1800s điều chỉnh.

D. Lưu trữ dữ liệu:

· Có khả năng tự động hoặc thủ công lưu dữ liệu thử nghiệm với ít nhất 8GB dung lượng lưu trữ.

E. Xuất khẩu dữ liệu:

· Hỗ trợ xuất dữ liệu USB theo định dạng CSV, XLSX và các định dạng khác.

F. Cài đặt năng lượng (Thêm):

· Cài đặt có thể lập trình để cấu hình không ít hơn 10 chương trình đầu ra hiện tại, ứng dụng liên tục các giá trị hiện tại khác nhau, chức năng chuyển đổi đồng hồ, giao diện hoạt động điều chỉnh,điều chỉnh tự động, và tự động thiết lập lại.

7Nguồn cung cấp năng lượng:

· AC 220V ± 10%, 50/60Hz, 50KVA

8- Kích thước:

· Khoảng 1000mm (W) × 1300mm (D) × 1800mm (H), Trọng lượng: Khoảng 400kg

· Được trang bị bánh xe hạng nặng với phanh để di chuyển và cố định dễ dàng.

9. Bảo vệ quá tải và quá tải:

· Thiết bị sẽ tự động ngắt nguồn điện khi nó dừng lại.

· Thiết bị có thể hoạt động liên tục trong thời gian dài, ổn định và đáng tin cậy.

10. Thiết bị thử nghiệm tăng nhiệt độ:

· Kích thước: 800*400*400mm

· Nắp Acrylic trong suốt

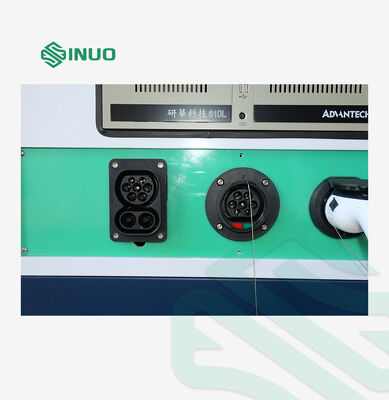

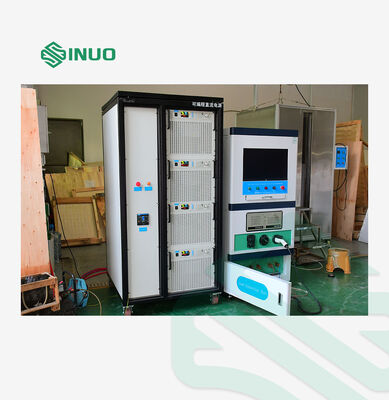

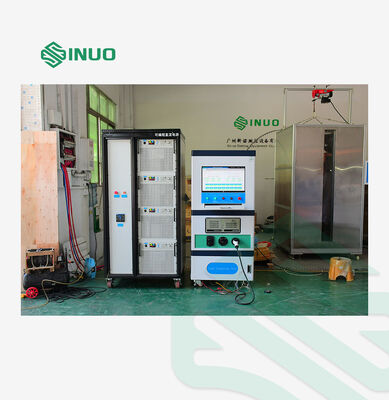

11. Biểu đồ thiết bị chung (hình ảnh bao gồm thiết lập máy tính):
