Hệ thống thử nghiệm chống nước phù hợp với IEC 60529 IPX1 ~ 8 cho các thiết bị công nghiệp và gia dụng

Hệ thống kiểm tra chống nước IPX1~8 này tuân thủ IEC 60529:2013 và yêu cầu của IEC60335-1 điều 15, v.v. Hệ thống này bao gồm những mục sau:

Thiết bị kiểm tra này dùng để xác minh khả năng bảo vệ chống lại giọt nước rơi thẳng đứng. Nó được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của IEC60529 IPX1 và IPX2.

1. Sự lên xuống của hộp nhỏ giọt được điều khiển bằng động cơ.
2. Bộ lọc tinh bằng thép không gỉ để lọc cặn bẩn.
3. Sử dụng khí nén để thổi nước khỏi kim, ngăn chặn các chất phản ứng với nước và khí quyển làm tắc kim.
4. Đầu phun kim bằng thép không gỉ, dễ mua, khó gỉ.
5. Đầu phun kim và đế đầu phun sử dụng kết nối côn, có thể dễ dàng thay thế mà không cần dụng cụ, có thể nhanh chóng thay thế từng đầu phun bị hỏng.

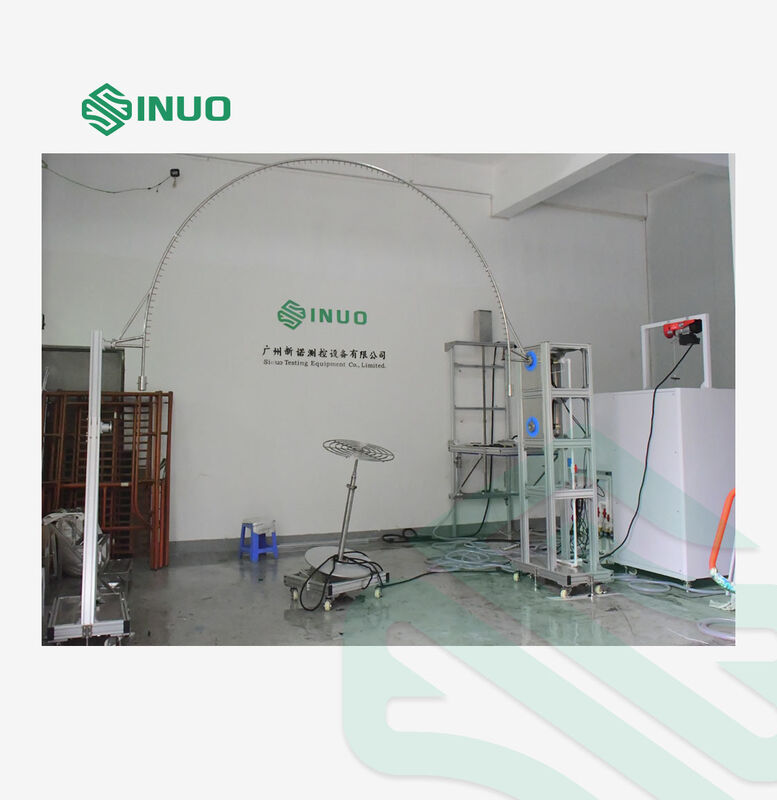

Máy kiểm tra ống lắc được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của IEC60529 IPX3 và IPX4. Phần ống lắc của thiết bị này được điều khiển bằng động cơ tốc độ có thể điều chỉnh và cơ cấu tay quay-thanh nối. Thiết bị này lắc qua lại từ vị trí ±60° đến vị trí khác ±175° với tốc độ theo yêu cầu của tiêu chuẩn thông qua điều chỉnh góc máy. Góc điều chỉnh chính xác. Cấu trúc ổn định và bền bỉ. Nó phối hợp với bàn xoay để đạt được góc quay 90°.

Số TT.	Mục	Thông số
1	Cấp nước	Tốc độ dòng nước > 10L/phút ±5% nước sạch không lẫn tạp chất. Thiết bị này được trang bị bộ lọc nước sạch
2	Kích thước ống lắc	Đi kèm tiêu chuẩn với các ống lắc R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, làm bằng thép không gỉ
3	Lỗ kim	Φ0.4mm
4	Góc bao gồm của hai lỗ	IPX3:120°; IPX4:180°
5	Góc lắc của ống lắc	Tối đa ±175° có thể cài đặt trước (Lưu ý: tiêu chuẩn yêu cầu IPX3:120°; IPX4:360°, nhưng do có bàn xoay dưới ống lắc trong quá trình kiểm tra, nên không thể đạt được 360° trong kiểm tra thực tế, nếu không có bàn xoay thì có thể đạt được 360°)
6	Tốc độ lắc	IPX3: 4s/lần (2×120°); IPX4: 12s/lần (2×360°);
7	Lưu lượng nước	Có thể cài đặt theo kích thước con lắc và số lỗ kim (0.07 L/phút mỗi lỗ)
8	Thời gian kiểm tra	0.01S ~ 99 giờ 59 phút, có thể cài đặt trước
9	Áp kế	0~0.25MPa
10	Yêu cầu về địa điểm	Phòng kiểm tra chống nước IP chuyên dụng, mặt đất phải bằng phẳng có chiếu sáng Công tắc chống nước rò rỉ (hoặc ổ cắm) 10A được sử dụng cho thiết bị. Có chức năng cấp và thoát nước tốt. Lắp đặt trên mặt đất
11	Diện tích	Theo ống lắc được chọn

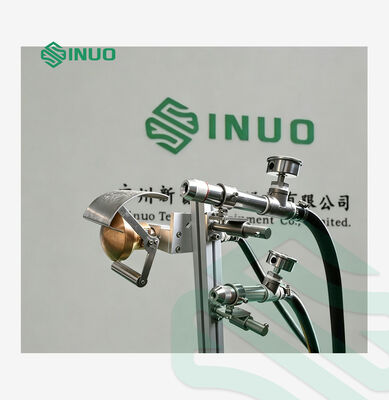

Vòi phun được thiết kế và sản xuất theo IEC60529 IPX3 và IPX4. Một số bộ phận của vỏ không thể bị ướt bởi ống lắc. Trong trường hợp này, vòi phun cầm tay được sử dụng thủ công.

Sự khác biệt giữa IPX3 và IPX4 là tấm chắn phải được tháo ra trong quá trình kiểm tra IPX4.

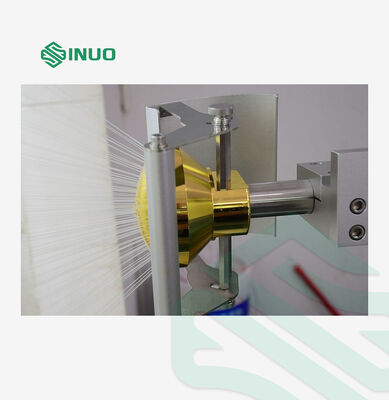

Vòi phun dạng ống được thiết kế và sản xuất theo IEC60529 IPX5 và IPX6.

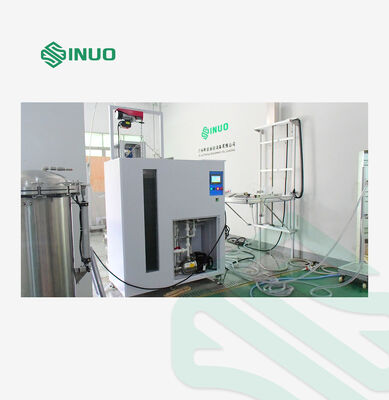

Hệ thống cấp nước và điều khiển thông minh được sử dụng để cấp nước cho các thiết bị IPX1~8 và điều khiển tất cả các quy trình kiểm tra, đồng thời cũng được sử dụng làm buồng ngâm IPX7.

1. Hệ thống cấp nước và điều khiển thông minh áp dụng cho:

(a) Cấp nước cho kiểm tra chống nước IPX1~IPX6

(b) Kiểm tra ngâm nước IPX7

(c) Lưu trữ nước cho kiểm tra độ kín nước IPX8

(d) Điều khiển tự động cho toàn bộ thiết bị chống nước

2. Phương pháp cấp nước: cấp nước nhiệt độ không đổi, cấp nước lưu lượng không đổi.

3. Quy trình điều khiển cấp nước: Sau khi người dùng cài đặt trước giá trị nhiệt độ nước, giá trị lưu lượng nước trên màn hình cảm ứng, hệ thống điều khiển nhiệt độ, đồng hồ đo điện tử theo dõi giá trị hiện tại theo thời gian thực, đọc giá trị vào PLC thông qua chuyển đổi dữ liệu, sau đó tự động điều chỉnh tốc độ quay của bơm thông qua bộ biến tần.4. Điều khiển nhiệt độ nước: Hệ thống PID tự động điều khiển và phát hiện nhiệt độ nước, phạm vi: nhiệt độ phòng ~ 65°C (±3°C).5.Có hai chế độ cấp nước: lưu lượng lớn và lưu lượng nhỏ.

6. Cấp nước lưu lượng lớn:(a) Áp dụng cho kiểm tra phun nước mạnh IPX5~IPX6 và cấp nước cho IPX8

(b) Phạm vi lưu lượng: 10~100L/phút(c) Độ chính xác lưu lượng: ±0.5L/phút

(d) Lưu lượng kế: lưu lượng kế tuabin

(e) Bơm nước: bơm ly tâm bằng thép không gỉ

7. Cấp nước lưu lượng nhỏ:

(a)

Áp dụng cho kiểm tra chống nước IPX1~IPX4

(b)

Phạm vi lưu lượng: 1~10L/phút

Phát hiện nhiệt độ: PIDĐộ chính xác lưu lượng: ±0.5L/phút

Bộ điều khiển: Mitsubishi PLC(d)

Giao diện thân thiện: màn hình cảm ứng màu 7 inch8. Bể chứa nước:

(a)

Chức năng điều khiển: cấp nước nhiệt độ không đổi, cấp nước lưu lượng không đổi, cấp nước áp suất không đổi và điều khiển thời gian kiểm tra.(b)

Dung tích: Khoảng 500L

Phát hiện nhiệt độ: PIDKích thước: R600mmS650mmC1500mm

Bộ điều khiển: Mitsubishi PLCCửa sổ quan sát: cửa sổ kính cường lực

Giao diện thân thiện: màn hình cảm ứng màu 7 inchKích thước cửa sổ quan sát: R200mmC1250mm

Chức năng điều khiển: cấp nước nhiệt độ không đổi, cấp nước lưu lượng không đổi, cấp nước áp suất không đổi và điều khiển thời gian kiểm tra.Thước đo độ sâu: thép không gỉ

Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ ngắn mạchChiều cao thước đo độ sâu: 1200mm, độ chính xác 1mm

13. Vật liệu thân máy: hợp kim nhôm công nghiệpĐiều khiển mức chất lỏng: công tắc phao + ống tràn

15. Nguồn điện:(a)

Khoảng cách nâng: 0~1200mm(b)

Kích thước giá đỡ: D400mmR400mm

Phát hiện nhiệt độ: PIDTrọng lượng tải của giá đỡ: 100Kg10. Điều khiển IPX8

Bộ điều khiển: Mitsubishi PLCPhạm vi áp suất: 0~0.6Mpa

Giao diện thân thiện: màn hình cảm ứng màu 7 inchPhạm vi thời gian: 0~999999s

11. Tủ điều khiển:

Phát hiện nhiệt độ: PIDPhát hiện lưu lượng: tín hiệu lưu lượng được phản hồi thông qua lưu lượng kế điện tử

Bộ điều khiển: Mitsubishi PLCCài đặt lưu lượng: cài đặt trên màn hình cảm ứng

(c)

Phát hiện nhiệt độ: PID(d)

Bộ điều khiển: Mitsubishi PLC(e)

Giao diện thân thiện: màn hình cảm ứng màu 7 inch(f)

Chức năng điều khiển: cấp nước nhiệt độ không đổi, cấp nước lưu lượng không đổi, cấp nước áp suất không đổi và điều khiển thời gian kiểm tra.(g)

Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ ngắn mạch12. Bộ lọc: vỏ thép không gỉ, lõi lọc tinh

13. Vật liệu thân máy: hợp kim nhôm công nghiệp14. Kích thước bên ngoài: 1400mmX750mmX1600mm

15. Nguồn điện:Ba pha AC 380V, 50Hz

Ảnh tham khảo:

6. Bể ngâm sâu

Thông tin sản phẩm:

Bể ngâm sâu được thiết kế và sản xuất theo IEC60529 IPX8. Thông số kỹ thuật:

độ chính xác áp kế: bậc 0.25, phạm vi: 6 bar.

1. áp suất giới hạn tối đa: 5 bar.
2. bảo vệ áp suất: bảo vệ bằng công tắc áp suất.
3. kết nối với thiết bị cấp nước bằng ống thép bện áp lực cao 3/4
4. Ảnh tham khảo:
5. 7. Bàn xoay
6. Thông tin sản phẩm:
7. Sàn quay nghiêng là phụ kiện cần thiết cho kiểm tra IPX1~IPX6.
8. Đường kính bàn xoay

Góc nghiêng
