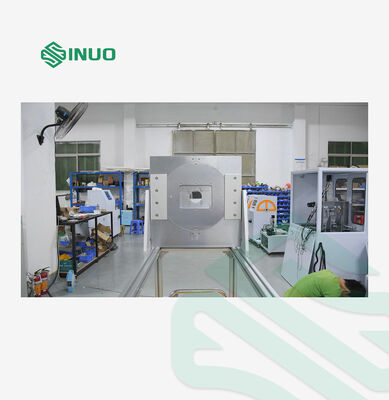

Máy thử tải cơ học và đầu nối tương thích IEC 62196-1 EV Charging Interface

Tiêu chuẩn: theo IEC 62196-1:2022.

Mẫu và hạn chế: Giao diện sạc.

Ứng dụng:

Cấu trúc của giao diện sạc phải dễ dàng lắp và tháo súng sạc, và phải ngăn súng sạc rơi ra khỏi ổ cắm trong quá trình sử dụng bình thường. Kiểm tra xem lực tối đa cần thiết để rút súng sạc ra khỏi ổ cắm thiết bị có nằm trong phạm vi quy định của tiêu chuẩn hay không. Nó cũng được sử dụng để kiểm tra xem lực tối đa cần thiết để lắp súng sạc vào ổ cắm thiết bị có nằm trong phạm vi quy định của tiêu chuẩn hay không.

Nguyên lý kiểm tra:

Lực kéo tối đa của ổ cắm: Áp dụng lực kéo tối đa theo quy định của tiêu chuẩn (tổng lực của trọng lượng chính, trọng lượng bổ sung, móc (thiết bị kẹp) và phích cắm thử nghiệm) lên phích cắm thử nghiệm, và phích cắm phải rút ra khỏi ổ cắm.

Lực để lắp súng sạc vào ổ cắm: Đặt súng sạc thẳng đứng xuống, đặt trọng lượng chính theo tiêu chuẩn lên súng sạc, sau đó sử dụng trọng lượng 0,8kg để thả rơi tự do từ độ cao 5cm để tác động lên trọng lượng chính. Súng sạc phải được lắp vào ổ cắm. đến vị trí tiếp xúc yêu cầu.

Cấu trúc và tính năng:

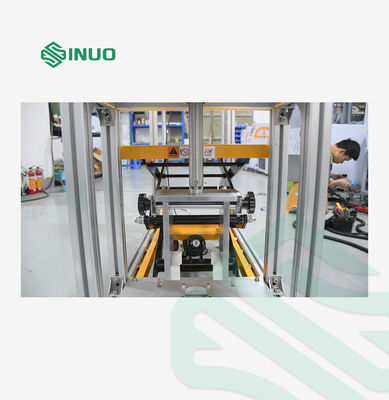

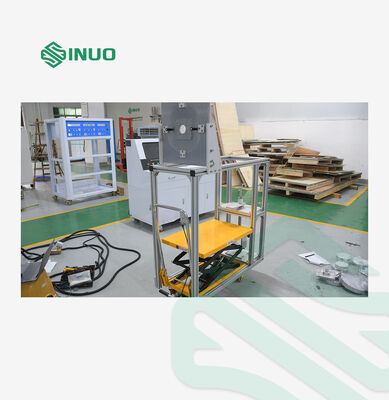

Thiết bị này bao gồm thiết bị kẹp lắp dưới tấm trên A, trọng lượng chính F, trọng lượng bổ sung G và phích cắm thử nghiệm C. Khung của thiết bị này tương thích với GB/T20234.1 Hình 5 và GB11918.4 Hình 102, bao gồm kiểm tra tải cơ giao diện sạc ngang, kiểm tra thiết bị khóa và kiểm tra lực lắp và rút.

Lưu ý:

Sử dụng kẹp có thể điều chỉnh, có thể chuyển đổi giữa hướng dọc và ngang, và có thể kẹp tất cả các loại sản phẩm; kẹp D được thay thế bằng vòng treo, thao tác thuận tiện hơn; trọng lượng chính được đối trọng trực tiếp, không cần giá đỡ.

Môi trường sử dụng: Nhiệt độ làm việc 5-35°C, độ ẩm 30%-90%.

Trạm kiểm tra	Một trạm
Cấu hình đo	Được làm bằng S136, chốt có kích thước tiêu chuẩn nhỏ nhất, dung sai là ±0,01mm, khoảng cách là ±0,05mm và độ nhẵn là 0,8um Đo tùy chọn
Các hạng mục kiểm tra	7.11.8: Kiểm tra tải cơ giao diện sạc 7.15.1.1: Kiểm tra thiết bị khóa 7.17: Kiểm tra lực cắm và rút
Thông số kỹ thuật chính của kiểm tra tải cơ giao diện sạc
Bản vẽ bố trí kiểm tra
Thời gian giữ kiểm tra	60 giây, xi lanh thủy lực điều khiển pallet nâng và hạ trọng lượng, và thời gian được điều khiển thủ công.
Tần suất kiểm tra	4 lần, mỗi lần 90° quanh trục ngang, thủ công
Lựa chọn tải kiểm tra
Cấu hình trọng lượng tải cơ	165: trọng lượng chính 148,5N x1 + trọng lượng bổ sung 16,5N x1; 300N: trọng lượng chính 270N x1 + trọng lượng bổ sung 30N x1; 440N: trọng lượng chính 396N x1 + trọng lượng bổ sung 44N x1; 660N: trọng lượng chính 594N x1 + trọng lượng bổ sung 66N x1; 750N: trọng lượng chính 675N x1 + trọng lượng bổ sung 75N x1; Lưu ý: Trọng lượng của trọng lượng chính bao gồm trọng lượng của móc, và trọng lượng của trọng lượng được thực hiện bằng cách chồng và kết hợp.
Thông số kỹ thuật chính của kiểm tra thiết bị khóa
Thời gian giữ kiểm tra	60 giây, xi lanh thủy lực điều khiển pallet nâng và nâng trọng lượng, và thời gian được điều khiển thủ công.
Bản vẽ bố trí kiểm tra
Thông số kỹ thuật chính của kiểm tra lực lắp và rút
Sơ đồ bố trí kiểm tra lực lắp
Cấu hình trọng lượng lực lắp	Trọng lượng chính của súng sạc AC: 9,2kg Trọng lượng chính của súng sạc DC: 13,2kg Trọng lượng bổ sung: 0,8kg Lưu ý: Trọng lượng của trọng lượng chính bao gồm trọng lượng của kẹp và thanh dẫn hướng. Trọng lượng của trọng lượng được thực hiện thông qua chồng và kết hợp.
Kiểm tra	Trong quá trình kiểm tra, thiết bị khóa cần được mở
Cấu hình trọng lượng rút	Súng sạc AC: 100N (90N+10N) Súng sạc DC: 140N (126N+14N) 1,0kg
