| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1017A |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
Súng sạc có hệ thống làm mát bằng chất lỏng và súng sạc có xếp hạng bảo vệ IP tương đương IPX7.
Máy này chủ yếu được sử dụng để thực hiện các bài kiểm tra chống áp suất và rò rỉ nhằm xác minh hiệu suất làm kín của súng sạc làm mát bằng chất lỏng và các loại có xếp hạng bảo vệ IP cao hơn IPX4.
Sử dụng hệ thống điều khiển PLC, cảm biến áp suất có độ chính xác cao thu thập dữ liệu áp suất thời gian thực từ đường khí kết nối với bộ phận làm kín của mẫu thử. Hệ thống thực hiện chu trình tăng áp → giữ áp → giảm áp. Trong giai đoạn giữ áp, hệ thống xác minh xem sự sụt giảm áp suất được phát hiện bởi cảm biến có đáp ứng các tiêu chí kiểm tra hay không, do đó xác nhận hiệu suất làm kín của đường ống mẫu thử.
Sử dụng hệ thống điều khiển PLC, cảm biến áp suất có độ chính xác cao thu thập dữ liệu áp suất thời gian thực từ đường khí kết nối với buồng kín áp suất, mô phỏng áp suất xếp hạng IPX7 (150 kPa). Hệ thống thực hiện chu trình tăng áp → giữ áp → giảm áp. Trong giai đoạn giữ áp, hệ thống xác minh xem sự sụt giảm áp suất được phát hiện bởi cảm biến có đáp ứng các tiêu chí kiểm tra hay không, do đó xác nhận xếp hạng bảo vệ và hiệu suất làm kín của vỏ mẫu thử (với việc sử dụng một phụ kiện hỗ trợ tùy chỉnh để đảm bảo bên trong vỏ được thông với môi trường bên ngoài).
| Trạm kiểm tra | Một trạm (hai kênh) |
|---|---|

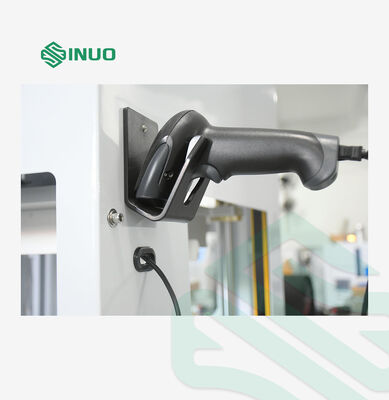

| Chế độ điều khiển điện | Điều khiển thông minh PLC với giao diện màn hình cảm ứng màu 7 inch. Có tính năng thu thập và ghi dữ liệu 32 bit, máy quét mã vạch, hiển thị đường cong áp suất-thời gian, tạo báo cáo kiểm tra và chức năng in. |
|
Thông số kỹ thuật áp suất kiểm tra |
Kênh áp suất dương: 0-600 kPa, tỷ lệ phân giải: 0.001 kPa (có thể cấu hình 0-4 chữ số thập phân); áp suất chịu của cảm biến: 3 × toàn thang đo. Kênh áp suất chênh lệch: 0-2000 Pa, tỷ lệ phân giải: 0.1 Pa (có thể cấu hình 0-4 chữ số thập phân); áp suất chịu của cảm biến: 13.8 MPa. Thiết bị được kết nối với máy nén khí bên ngoài. Áp suất được điều chỉnh trước thông qua bộ điều chỉnh áp suất trên bảng điều khiển thiết bị (đến một giá trị cao hơn áp suất kiểm tra), sau đó được điều khiển chính xác bằng van áp suất tỷ lệ tích hợp để điều chỉnh áp suất đầu vào cho sản phẩm, với các tham số có thể cấu hình qua màn hình cảm ứng. |
| Độ chính xác cảm biến | 0.055% |
| Đơn vị áp suất khả dụng | kPa, kg/cm², PSI, mbar, bar, Torr, mmH₂O, mmHg |
| Đơn vị rò rỉ khả dụng | Pa, Pa/s, mL/s, mL/min, L/min, Pa·m³/s |
|
Chế độ kiểm tra |

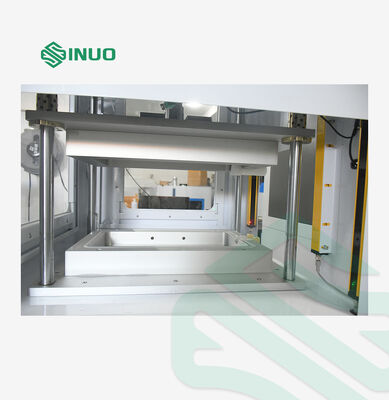

1. Kiểm tra áp suất dương cho ống làm mát bằng chất lỏng: Kết nối đầu nối thiết bị với đầu nối ống mẫu thử. Tăng áp cho ống; khi đạt áp suất mục tiêu, đóng van và giữ áp suất. Theo dõi sự sụt giảm áp suất trong một khoảng thời gian nhất định. Báo động sẽ được kích hoạt nếu sự sụt giảm vượt quá giới hạn cho phép; nhấn đặt lại để giảm áp. Nếu bài kiểm tra thành công, áp suất sẽ được giải phóng tự động. 2. Kiểm tra xếp hạng IP của vỏ: Đặt mẫu thử vào khuôn trên và khuôn dưới chuyên dụng. Nhấn bắt đầu để bắt đầu kiểm tra; xi lanh khí nén tự động ép xuống để tạo thành buồng kín. Áp dụng áp suất dương vào khe hở giữa khuôn và mẫu thử súng sạc; khi đạt áp suất mục tiêu, đóng van và giữ áp suất. Theo dõi sự sụt giảm áp suất trong một khoảng thời gian nhất định (rò rỉ từ vỏ vào bên trong). Báo động sẽ được kích hoạt nếu sự sụt giảm vượt quá giới hạn cho phép; nhấn đặt lại để giảm áp. Nếu bài kiểm tra thành công, áp suất sẽ được giải phóng tự động. |
| Môi trường kiểm tra | Không khí khô, được cung cấp bởi máy nén khí với áp suất 0.6–0.8 MPa. |
| Phương pháp kiểm soát áp suất | Được điều khiển bằng van áp suất tỷ lệ. |
| Thời gian giữ áp suất | Có thể điều chỉnh từ 0–999.9 giây (theo giây), hiển thị trên màn hình cảm ứng. |
| Quy trình kiểm tra | Tăng áp → Giữ áp → Giảm áp. Bắt đầu kiểm tra một chạm sau khi quét mã vạch; kết quả kiểm tra được ghi lại trong máy tính. |
| Áp suất khí vận hành | 0.6–0.8 MPa |
| Phụ kiện mẫu thử |
Bao gồm một bộ khuôn theo cấu hình cụ thể, được đặt trong buồng chân không lớn (có thể tháo rời). Buồng chân không có kích thước để chứa các mẫu thử khác. |
| Đầu nối kín | Có thể tùy chỉnh |
| Phụ kiện hỗ trợ rò rỉ cao | Một bộ, được thiết kế để cho phép bên trong vỏ súng sạc thông với môi trường bên ngoài. |
| Kênh tham số | Có thể lưu trữ tới 64 nhóm (1~64) tham số kiểm tra |
| Cài đặt chu kỳ kiểm tra | Có thể điều chỉnh từ 0 đến 999 giây. |
| Hiển thị đường cong áp suất-thời gian |
Hiển thị thời gian thực thông qua phần mềm thu thập dữ liệu trên màn hình cảm ứng |
|

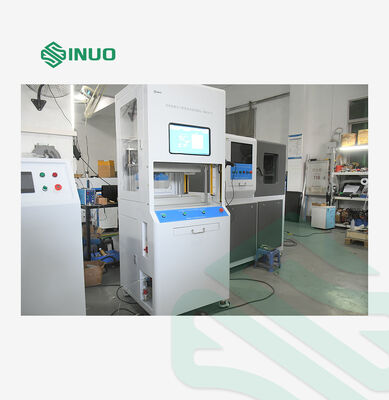

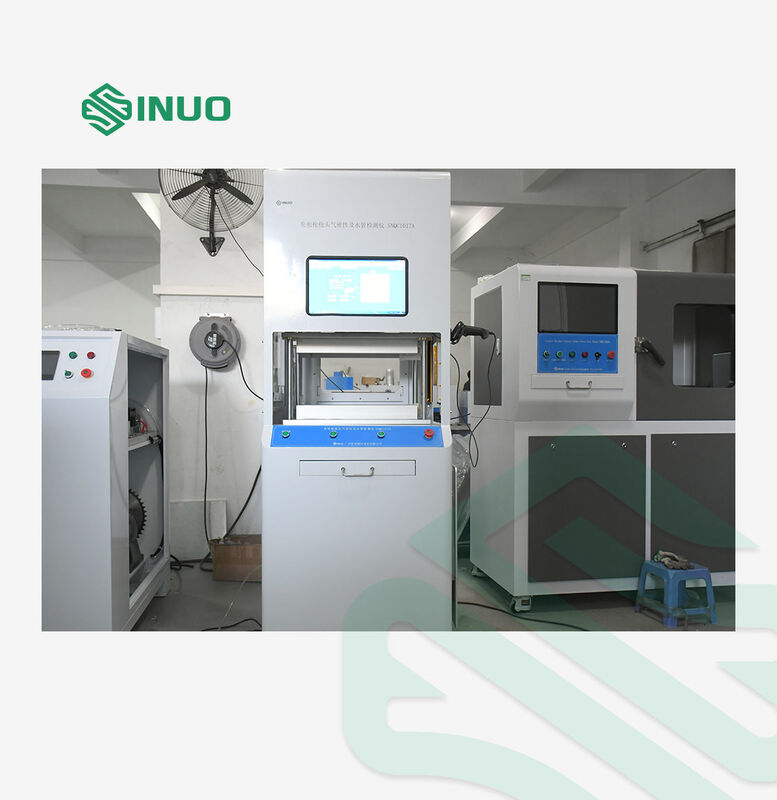

Hình ảnh tham khảo |
|
| Lưu trữ dữ liệu kiểm tra | Xuất qua giao diện USB |
