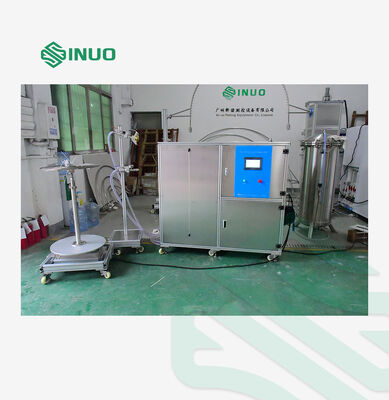

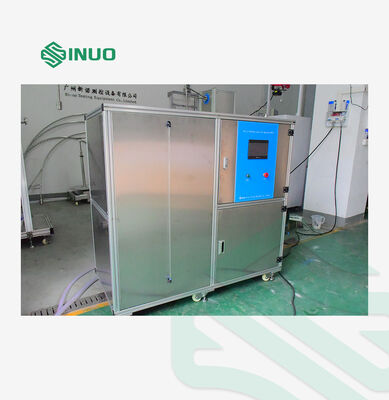

Thiết bị kiểm tra phun nước IEC 60529 IPX3~IPX6 cho các sản phẩm điện tử và ô tô

IPX3/4

Các thông số của vòi phun

Đường kính ngoài: Ф102mm, đường kính hình cầu: SФ75,5mm, 1 lỗ ở giữa, 2 vòng tròn bên trong gồm 24 lỗ ở góc 30°, 4 vòng tròn bên ngoài gồm 96 lỗ ở góc 15°, tổng cộng 121 lỗ Ф0,5mm, làm bằng đồng thau.

Dòng nước

10L/min±5%, lưu lượng kế được điều chỉnh thông qua thông số, lưu lượng kế điện tử là tùy chọn

Áp lực

50～150Kpa, dải đo áp suất: 0～0.25Mpa

Khiên di chuyển

Được làm bằng nhôm, có thể tháo rời

Hướng dẫn phun nước

Có thể điều chỉnh góc phun nước

IPX5/6

Các thông số của vòi phun

IPX5: Ф6,3mm; IPX6: Ф12,5mm

Tỷ lệ giao hàng

IPX5: 12,5±0,625L/phút

IPX6: 100±5 L/phút

Khoảng cách từ vòi đến bề mặt bao vây

2,8m (Khoảng cách từ vòi phun đến bề mặt trung tâm của bàn xoay, tiêu chuẩn yêu cầu 2,5-3m)

Chỉ đường tia nước

Có thể điều chỉnh góc phun nước

Tổng quan

Kiểm soát & Vận hành

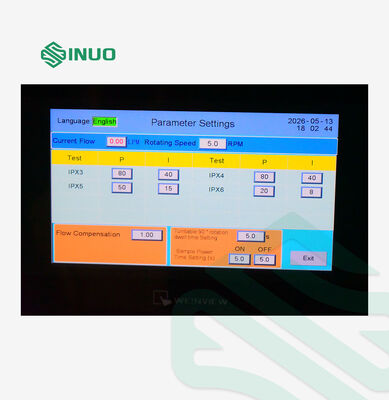

Hệ thống điều khiển thông minh PLC và màn hình cảm ứng

Phương pháp cố định vòi phun

Vòi phun và vòi phun được cố định trên giá đỡ

Đồng hồ đo áp suất

0 ~ 0,25MPa, có thể được hiển thị

Thời lượng thử nghiệm

0,01S～99,9 phút, có thể đặt trước

Bàn xoay

Đường kính: Φ600mm, tốc độ quay: 1r/min, khả năng chịu lực: 50kgs

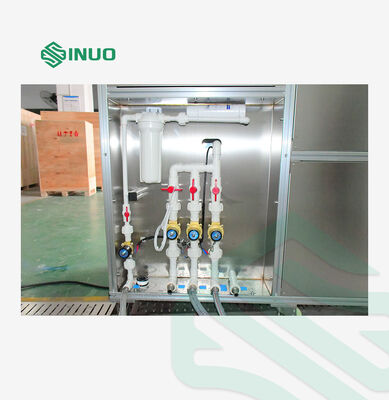

Bể chứa nước

Hệ thống thử nghiệm này áp dụng cấu trúc kiểu mở, nước thử nghiệm không được tái chế. Hệ thống thử nghiệm được trang bị bình chứa nước bằng thép không gỉ có dung tích khoảng 500L. Bể chứa nước được trang bị van phao mực nước để tự động điều khiển nước vào, đồng thời có tính năng phát hiện cảnh báo mực nước cao và thấp, giúp ngăn ngừa hiệu quả máy bơm bị hỏng do nước khô. Bể chứa nước và bộ phận điều khiển điện được tích hợp.

Bảo vệ an toàn

Bảo vệ trình tự pha, bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ bất thường.

Nguồn điện

AC220V,50Hz
