Hệ thống thử nghiệm rung động ngẫu nhiên với lực 700kgf và bảng 600mm

Những thách thức ứng dụng nào khách hàng thường gặp phải trong quá trình kiểm tra độ rung?

Thử thách cốt lõi của thử nghiệm độ rung là làm thế nào để mô phỏng thực tế các môi trường phức tạp mà sản phẩm có thể gặp phải trong quá trình vận chuyển, chuyến bay hoặc vận hành thực tế, chẳng hạn như quét hình sin, rung ngẫu nhiên và các điều kiện sốc, đồng thời đảm bảo tuân thủ các tiêu chuẩn quốc tế bao gồm GB, GJB, MIL, IEC và các tiêu chuẩn khác.

Đồng thời, nhiều khách hàng không chắc chắn về cách chọn thiết bị phù hợp theo điều kiện thử nghiệm cụ thể của họ, chẳng hạn như dải tần số, mức tăng tốc và yêu cầu về tải trọng.

Giải pháp này dựa trên sự kết hợp cốt lõi của máy lắc rung điện động A07S23, bộ khuếch đại công suất chuyển mạch kỹ thuật số LA07K và bộ điều khiển VCSusb-2, cùng với bàn mở rộng dọc VT60 và bàn trượt ngang HG60. Nó có thể đáp ứng đầy đủ các yêu cầu kiểm tra độ rung hình sin 1–4500 Hz, độ rung ngẫu nhiên và độ sốc cần thiết của bạn, đồng thời cung cấp lực hình sin 700 kgf và bàn 600 × 600 mm.

Tất cả các thiết kế đều tuân thủ các tiêu chuẩn quốc tế chính như GB, MIL và IEC, đồng thời được trang bị khả năng làm mát hiệu quả, nhiều chức năng bảo vệ an toàn và tính năng tạo báo cáo tự động.

Thiết kế chính của hệ thống rung là gì?

Chìa khóa nằm ở thiết kế cấu trúc của máy lắc điện từ và các bộ phận chuyển động của nó.

Máy lắc điện động A07S23 chúng tôi cung cấp có các thông số kỹ thuật cốt lõi sau:

• Xếp hạng bắt buộc
  • Lực sin: 700 kgf
  • Lực ngẫu nhiên: 600 kgf
  • Lực sốc: 1200 kgf

• Khả năng dịch chuyển lớn
  • Độ dịch chuyển tối đa: 51 mm pp
  • Thích hợp cho thử nghiệm biên độ lớn

• Đáp ứng tần số cao
  • Dải tần số: 1–4500 Hz

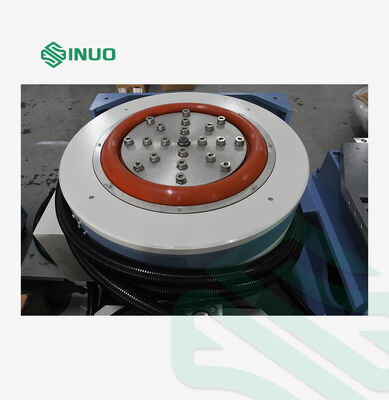

• Thiết kế cuộn dây di chuyển
  • Đường kính: 230 mm
  • Trọng lượng: chỉ 7 kg
  • Cấu trúc nhẹ đảm bảo hiệu suất tần số cao tuyệt vời
  • Được sản xuất bằng cách đúc và gia công thủ công chính xác
  • Được trang bị hệ thống hỗ trợ tải quang điện và dẫn hướng trục ổ trục kép
  • Hiệu quả làm giảm rung động ngang và cải thiện độ bền

• Khoảnh khắc lệch tâm cho phép
  • 300 N·m
  • Thích hợp cho việc lắp đặt tải lệch tâm

• Rò rỉ từ tính
  • <10 Gauss
  • An toàn vận hành cao

Bên cạnh Shaker, cần có hệ thống hỗ trợ nào để có giải pháp thử nghiệm hoàn chỉnh?

Một hệ thống kiểm tra độ rung hoàn chỉnh cần có ít nhất các thành phần sau:

1. Bộ khuếch đại công suất chuyển mạch kỹ thuật số LA07K

• Công suất đầu ra: 7 KVA
• Hiệu suất: ≥90%
• Dựa trên công nghệ IGBT
• Tuân thủ CE
• Tỷ lệ tín hiệu trên tạp âm: ≥65 dB
• Độ ồn: ≤70 dB

2. Quạt làm mát B402S (có bộ giảm thanh)

• Công suất: 4 KW
• Luồng khí: 40,8 m³/phút

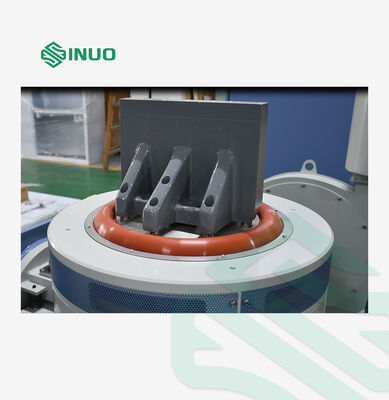

Thân máy lắc thông qua:

• Kênh luồng không khí tổ ong
• Ống dẫn khí chia đôi

Điều này cải thiện đáng kể hiệu quả làm mát.

3. Cung cấp hai nền tảng mở rộng

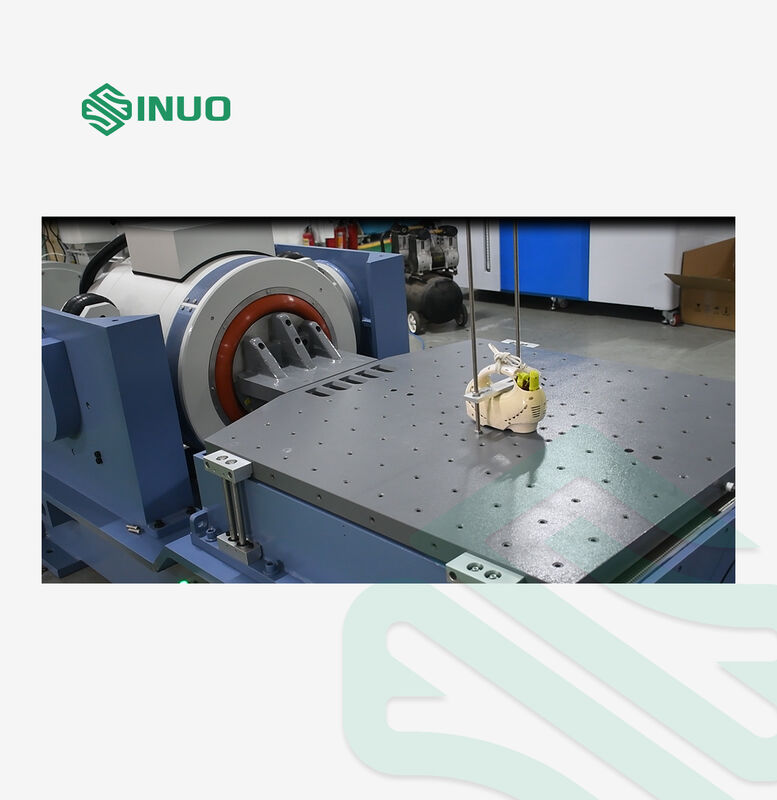

Bảng mở rộng dọc VT60

• Kích thước: 600 × 600 mm
• Chất liệu: hợp kim nhôm-magiê
• Bề mặt anod hóa cứng
• Được trang bị chèn ren bằng thép không gỉ M8
• Tần số sử dụng lên tới 2000 Hz
• Trọng lượng: khoảng. 45 kg

Bàn trượt ngang HG60

• Kích thước: 600 × 600 mm
• Được trang bị nền đá granite tự nhiên và hệ thống cung cấp dầu độc lập
• Cung cấp khả năng chống mô men lật cao
• Cũng hỗ trợ hoạt động lên đến 2000 Hz

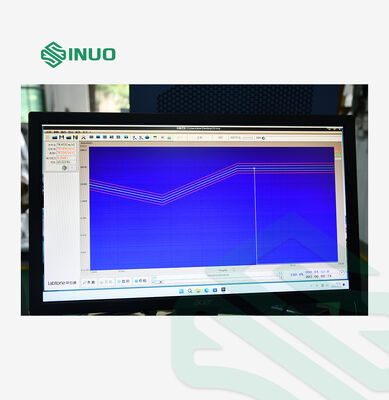

4. Bộ điều khiển rung kỹ thuật số VCSusb-2 + Hệ thống bảo vệ servo

Tính năng điều khiển

• 2 kênh đầu vào / 1 đầu ra
• DSP dấu phẩy động 32-bit
• ADC/DAC 24-bit
• Dải động >90 dB
• Hỗ trợ:
  • Kiểm tra sin
  • Rung động ngẫu nhiên
  • Thử nghiệm sốc cổ điển
• Tạo báo cáo Word/PDF bằng một cú nhấp chuột bằng tiếng Trung và tiếng Anh

Chức năng bảo vệ servo

Giám sát thời gian thực của:

• Nhiệt độ
• Áp suất không khí
• Dịch chuyển quá mức
• Quá điện áp
• Quá dòng
• Mất pha

Đảm bảo an toàn cho cả thiết bị và mẫu thử.

Hệ thống định tâm tự động quang điện

Tự động điều chỉnh vị trí cuộn dây chuyển động để duy trì sự cân bằng trong quá trình tải và dỡ tải.
