| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN553-EV211HG80VT80VCS-2 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

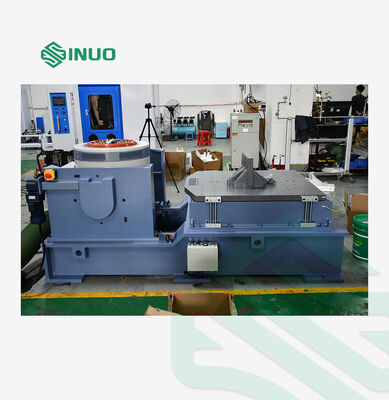

Máy kiểm tra độ rung điện từ 1000 Kgf Tải trọng 1-3000Hz 300kg để thử nghiệm IEC MIL GB
Tổng quan và ứng dụng sản phẩm
Máy kiểm tra độ rung điện từ này được thiết kế để mô phỏng môi trường rung và sốc trong thế giới thực cho các bộ phận và thiết bị khác nhau. Nó tiến hành các bài kiểm tra độ tin cậy về độ rung chuyên nghiệp để xác minh chất lượng và độ bền của sản phẩm.
Áp dụng rộng rãi cho bảng mạch, máy bay, tàu thủy, tên lửa, tên lửa, ô tô và thiết bị gia dụng. Nhóm của chúng tôi cung cấp các giải pháp thử nghiệm và kích thích một cửa tuân thủ các tiêu chuẩn chính thống toàn cầu:GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC và ASTM.
Thông số kỹ thuật thiết bị
|

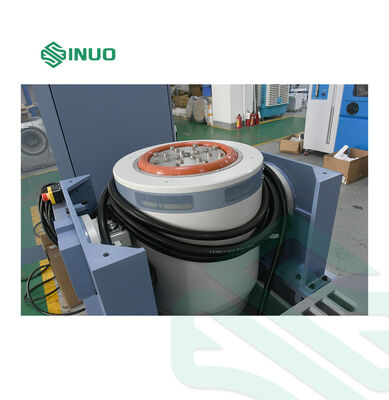

Thông số máy phát điện kích thích điện từ A11S24 |
|
|
Lực kích thích hình sin tối đa |
Đỉnh 1000kg.f |
|
Lực kích thích ngẫu nhiên tối đa |
1000kg.f r.ms |
|
Lực kích thích tác động tối đa |
Đỉnh 2000kg.f |
|
Dải tần số |
1～3000Hz |
|
Chuyển vị tối đa |
51 mm trang |
|
Tốc độ tối đa |
2m/s |
|
Gia tốc tối đa |
100G(980 m/s2) |
|
Tần số cộng hưởng bậc nhất |
3200Hz±5% |
|
Tải hiệu quả |
300 kg |
|
Tần số cách ly rung |
2,5 Hz |
|
Đường kính cuộn dây di chuyển |
Ф240 mm |
|
Trọng lượng cuộn dây di chuyển |
10kg |
|
Vít trên bàn |
16×M10 |
|
rò rỉ thông lượng |
＜10 gauss |
|
Khoảnh khắc lệch tâm cho phép |
300N·m |
|
Kích thước thiết bị |
845mmx790mmx840mm (không có bảng mở rộng) |
|
Trọng lượng thiết bị |
Xấp xỉ. 1100Kg (không có bàn trượt ngang) |
|
Bộ khuếch đại công suất chuyển mạch kỹ thuật số LA12K |
|
|
Công suất đầu ra |
12KVA |
|
Điện áp đầu ra |
100V |
|
Dòng điện đầu ra |
100A |
|
Hiệu suất khuếch đại |
≥90% |
|
chuyển đổi tần số |
116KHz |
|
Tỷ lệ tín hiệu trên tạp âm (SNR) |
≥65dB |
|
Độ ồn |
70dB |
|
Kích thước bộ khuếch đại |
880mmx590mmx1720mm |
|
Hệ thống bảo vệ servo |
|
|
Chức năng |
Nhiệt độ, áp suất gió, dịch chuyển quá mức, quá điện áp, quá dòng, điện áp đầu vào thấp, lỗi bên ngoài, nguồn điện điều khiển, lỗi logic, mất pha đầu vào |
|
Bộ điều khiển rung kỹ thuật số VCS-2 |
|
|
Cấu hình phần cứng |
2 kênh đầu vào đồng thời, 1 kênh đầu ra Cú sốc sin, ngẫu nhiên, cổ điển |
|
Điều khiển máy tính |
Máy tính nguyên bản có màn hình LCD 17", bàn phím và chuột quang |
|
Phần mềm |
Với giao diện hoạt động song ngữ (tiếng Trung/tiếng Anh), nó hỗ trợ phân tích miền thời gian và miền tần số, kiểm soát nguồn tín hiệu, phân tích quét hình sin, v.v. Nó có thể tự động tạo các báo cáo thử nghiệm WORD và có các chức năng hiển thị tín hiệu/dữ liệu, lưu trữ, cấu hình tham số thử nghiệm và phân tích dữ liệu. |
|
Cảm biến gia tốc LTE C04A07 |
Dải tần số: 1-8000Hz Độ nhạy: 30 cái/g Phạm vi nhiệt độ: -40 - 160oC |
|

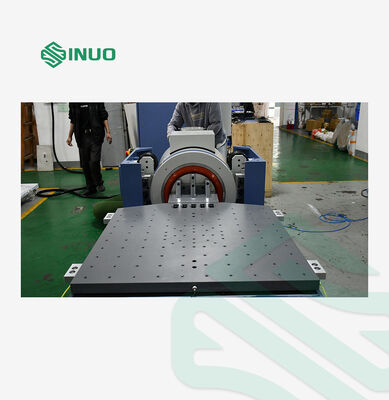

Bàn mở rộng dọc VT80 |
|
|
Vật liệu |
Hợp kim nhôm/magiê, bề mặt được anod hóa cứng |
|
Kích thước bàn |
800mm × 800mm |
|
Lỗ cố định |
Tay áo vít bằng thép không gỉ M8, bền và chống mài mòn |
|
Tần suất sử dụng |
Sin:1000 Hz; Ngẫu nhiên: 1500Hz |
|
Cân nặng |
Khoảng 67,5kg |
|

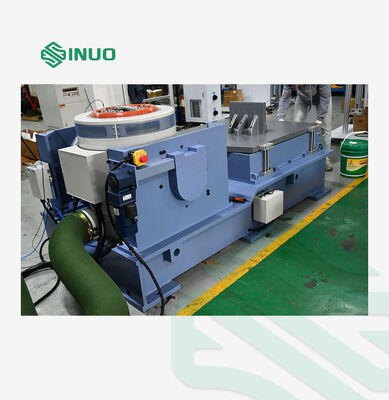

Bàn trượt màng dầu ngang HG80 |
|
|
Vật liệu |
Hợp kim nhôm/magiê, bề mặt được anod hóa cứng |
|
Kích thước bàn |
800mm × 800mm |
|
Lỗ cố định |
Tay áo vít bằng thép không gỉ M8, bền và chống mài mòn |
|
Tần suất sử dụng |
Sin:2000 Hz; Ngẫu nhiên: 2000Hz |
|
Cân nặng |
Khoảng 105kg |
|
Quạt làm mát B402(Có bộ phận giảm thanh) |
|
|
Công suất quạt |
4KW |
|
Tốc độ dòng quạt |
40,8m³/phút |
|
Áp suất quạt |
0,049kgf/cm2 |
|
Yêu cầu về điện |
|
|
Nguồn điện |
AC 3 pha 380V/50Hz, 25 KVA |
|
Khí nén |
0,6Mpa |
|
Điện trở đất |
4Ω |
Chi tiết chức năng kiểm tra
Kiểm soát rung ngẫu nhiên
Kiểm soát rung hình sin
Kiểm tra sốc cổ điển
