| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1008B |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

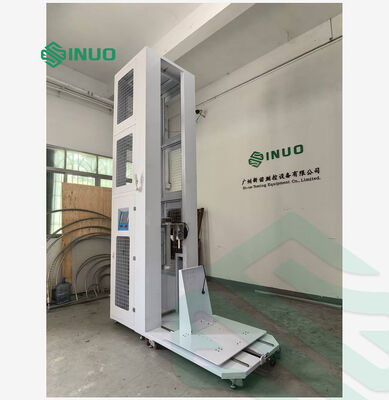

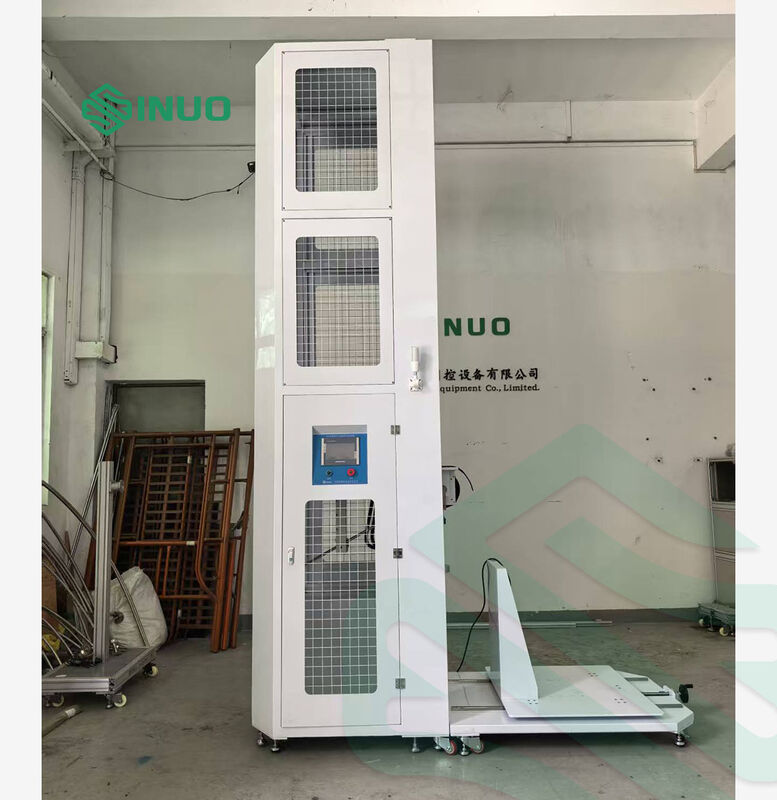

Thiết bị thử nghiệm tác động của cuộn sạc này được phát triển đặc biệt để thực hiện các thử nghiệm sức mạnh cơ học trên các cuộn sạc xe điện và tủ phân phối điện.Nó hỗ trợ hai chế độ thử nghiệm va chạm tiêu chuẩnBằng cách chuyển đổi năng lượng tiềm năng hấp dẫn thành năng lượng động,nó mô phỏng chính xác các tác động va chạm cơ học bên ngoài đối với vỏ thiết bịĐược trang bị một giao diện điều hành cảm ứng trực quan và chức năng phanh chống va chạm thứ cấp đáng tin cậy, máy cung cấp ổn định,Kết quả thử nghiệm lặp lại để xác minh độ bền cấu trúc của đống sạc EV.
1.IEC 61851-1:2017 Hệ thống sạc dẫn điện cho phương tiện điện ️ Phần 1: Yêu cầu chung, Khoản 12.11
2.IEC 60068-2-75:2014 Kiểm tra môi trường ¢ Phần 2-75: Kiểm tra ¢ Kiểm tra Eh: Kiểm tra búa
3.IEC 62262:2021 Mức độ bảo vệ được cung cấp bởi các vỏ cho thiết bị điện chống lại các tác động cơ học bên ngoài (mã IK)
4.IEC 62477-1:2022 Yêu cầu an toàn cho các hệ thống và thiết bị chuyển đổi điện tử công suất2.2.4.3
5.IEC 62439-7:2022 Mạng truyền thông công nghiệp Mạng tự động hóa có sẵn cao Phần 7: Giao thức thừa lượng vòng, Khoản 10.2.701.2
Thiết bị này được thiết kế để thực hiện các thử nghiệm sức mạnh cơ học trên các đống sạc EV và tủ phân phối điện cho các hệ thống sạc xe điện.

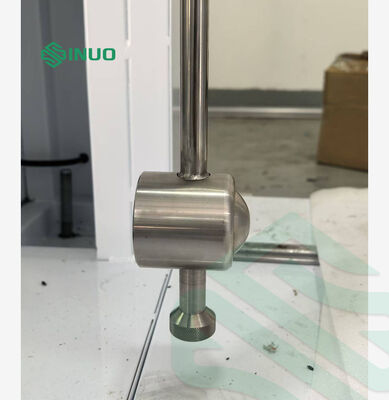

Thử nghiệm Eha (Tác động lắc): Trọng lượng tác động được giải phóng tự do từ một chiều cao được thiết lập dọc theo cánh tay lắc 1 mét. Nó chạm vào mẫu theo chiều ngang ở điểm thẳng đứng thấp nhất.Năng lượng tiềm năng hấp dẫn chuyển thành năng lượng động để hoàn thành thử nghiệm va chạm trên mẫu.

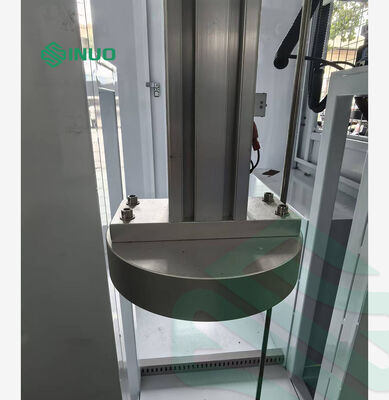

Thử nghiệm Ehc (Thử nghiệm tác động của búa thả thẳng đứng): Trọng lượng tác động rơi thẳng đứng từ trạng thái nghỉ ở một chiều cao được chỉ định dọc theo một ống dẫn trên bề mặt ngang của vật thử.Việc chuyển đổi năng lượng tiềm năng hấp dẫn thành năng lượng động thực hiện thử nghiệm va chạm của mẫu.
Sơ đồ cấu trúc như sau:
| Kiểm soát và vận hành | Sử dụng điều khiển PLC với hoạt động màn hình cảm ứng. Điều khiển nâng và thả được tích hợp đầy đủ trên bảng điều khiển cảm ứng, và điều khiển từ xa hồng ngoại được hỗ trợ để điều khiển từ xa. |
| Phạm vi thử nghiệm |
1.Đường gắn và đệm gắn AC EV nạp điện 2. Các đống sạc xe điện DC kiểu tủ Lưu ý: Đồ sạc được lắp đặt trên nền tảng mẫu không được vượt quá W × D × H = 1m × 1m × 2,0m; chiều cao của các đống sạc đứng trên sàn không được vượt quá 2,5m.
|
| Các mục thử nghiệm |
1.Pendulum Hammer Impact Test (Thử nghiệm va chạm bằng búa lắc) 2. Thử nghiệm va chạm bằng búa thả (Vụ va chạm bề mặt trên) |
| Hệ thống lái xe | Phong trào nâng được điều khiển bởi động cơ + máy giảm; việc giải phóng trọng lượng tác động được thực hiện thông qua điện từ. |
| Hệ thống truyền tải | Vít bóng chính xác + đường ray hướng dẫn tuyến tính |
| Các thông số kỹ thuật chính của cấu trúc búa lắc | |
| Chức năng phòng ngừa tác động thứ cấp | Thiết bị tự động khóa cánh tay lắc để tránh va chạm thứ cấp với mẫu vật. |
| Chế độ nâng cánh tay lắc | Động cơ; giá trị chiều cao mục tiêu được nhập qua màn hình cảm ứng. |
| Chế độ thả búa lắc | Phóng điện từ với kích hoạt bằng một lần chạm. |
| Năng lượng tác động của búa lắc |
Năng lượng va chạm 5 J, 20 J (tương thích với lớp IK08 & IK10)
|
| Khối lượng tương đương của yếu tố va đập | 1.7 kg, 5 kg ± 1%; kết hợp với cánh tay lắc để đạt được khối lượng tương đương được chỉ định. |
| Cánh cánh xinh | Bụi thép có chiều dài 1000 mm và đường kính bên ngoài 15,9 mm (đối với năng lượng va chạm 5 J & 20 J) |
| Vị trí chiều cao va chạm mẫu vật | Điều chỉnh thẳng đứng bằng điện, phạm vi di chuyển 300~2000 mm, điều khiển qua màn hình cảm ứng |
| Độ cao thả |
0 ∼ 500 mm với màn hình hiển thị thang đo, góc va chạm có thể điều chỉnh
|
| Các thông số cấu trúc chính của búa thả | |
| Chế độ nâng búa thả | Động cơ, nhập giá trị chiều cao thông qua màn hình cảm ứng |
| Chế độ thả búa | Tự giải phóng điện từ, giải phóng một phím |
| Năng lượng tác động của búa rơi |
5 J, 20 J (đối với lớp bảo vệ IK08, IK10)
|
| Khối lượng tương đương của yếu tố va chạm bằng búa thả | 1.7 kg, 5 kg (sự khoan dung ± 1%); khối lượng tương đương của búa thả bằng trọng lượng của chính nó |
| ống dẫn | Một ống dẫn mỗi cho 5 J và 20 J thép thả |
| Đĩa cơ sở | Bảng nền thép chịu tải dày |
| Độ cao tác động dọc của mẫu vật | Điều chỉnh thẳng đứng bằng điện, phạm vi di chuyển 300~2000 mm, điều khiển màn hình cảm ứng |
| Vị trí va chạm ngang của mẫu vật | Vị trí mở rộng của cơ chế búa thả là điều chỉnh để tấn công các điểm khác nhau trên bề mặt trên cùng của mẫu |
| Thả búa Thả chiều cao |
0 ¢ 500 mm, hiển thị trên màn hình cảm ứng.
|
| Các thông số cấu trúc chính của nền tảng mẫu | |
| Cấu trúc | 1.0 m × 1,2 m, tương thích với các mẫu lên đến 1m × 1m |
| Đĩa cơ sở | 10 mm dày, với các lỗ gắn thắt được sắp xếp theo bố trí mẫu |
| Cột thẳng đứng | Cây đắp thẳng đứng để lắp đặt mẫu kiểu backboard |
| Cơ chế kết nối và ngắt kết nối nhanh | Có thể được kết nối với hoặc tách khỏi khung va chạm; giữ kết nối cho các mẫu nhỏ, tách biệt cho các đống sạc DC lớn |
| Chức năng |
Bảo vệ quá tải động cơ Bảo vệ dừng khẩn cấp Đèn chỉ số ba màu: Màu vàng cho trạng thái chờ, màu xanh lá cây cho chạy, màu đỏ cho báo động; chỉ báo tình trạng thời gian thực, bảo vệ rò rỉ |
| Chế độ di động | Cả khung va chạm và nền tảng mẫu được trang bị chân hỗ trợ và bánh xe để di chuyển, khóa để cố định trên mặt đất |
• Chế độ thử nghiệm kép được tích hợp
Nó kết hợp tác động bên con lắc và tác động trên cùng bằng búa thả thẳng đứng trong một máy, mô phỏng va chạm thực tế và vật thể rơi vào đống sạc.tiết kiệm không gian và chi phí mua sắm.
• Năng lượng va chạm phù hợp với tiêu chuẩn
Hỗ trợ năng lượng va chạm 5J và 20J phù hợp với lớp IK08 và IK10, đáp ứng đầy đủ các tiêu chuẩn thử nghiệm IEC. Dữ liệu thử nghiệm có thể được sử dụng trực tiếp cho chứng nhận sản phẩm.
• Chức năng chống va chạm thứ cấp
Nó tự động khóa con lắc bật lại sau một cú đập để tránh các lần đụng vào các mẫu, đảm bảo kết quả thử nghiệm chính xác và lặp lại.
• Điều khiển cảm ứng PLC thông minh với điều khiển từ xa
Tất cả các thông số như độ cao va chạm và thời gian phanh được đặt trên màn hình cảm ứng. điều khiển từ xa hồng ngoại có sẵn cho hoạt động an toàn hơn ngoài sân.Bảo vệ quá tải và rò rỉ động cơ.
• Phạm vi thử nghiệm điều chỉnh rộng
Chiều cao va chạm có thể được điều chỉnh bằng điện từ 300 mm đến 2000 mm. Nền tảng lấy mẫu 1,0 m × 1,2 m phù hợp với hầu hết các đống sạc AC / DC gắn trên tường và sàn.
• Cấu trúc linh hoạt và ổn định
Được trang bị các vòng quay có thể khóa và chân hỗ trợ, toàn bộ đơn vị có thể được di chuyển đến các trạm làm việc khác nhau và được cố định vững chắc trong quá trình thử nghiệm.Nền tảng hỗ trợ tháo rời nhanh cho tủ sạc lớn.
• Toàn bộ phụ kiện tiêu chuẩn
Được cung cấp với cánh tay lắc tiêu chuẩn, nhiều đầu búa và tay áo cho các thử nghiệm 5J và 20J, sẵn sàng để sử dụng ngay sau khi giao hàng.
