| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNQC1005A |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

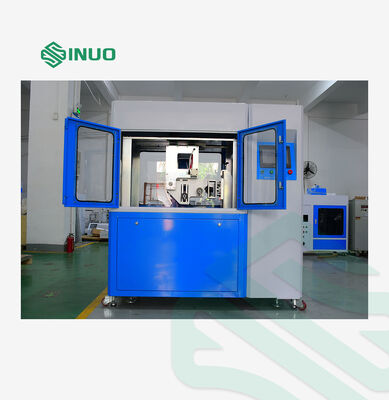

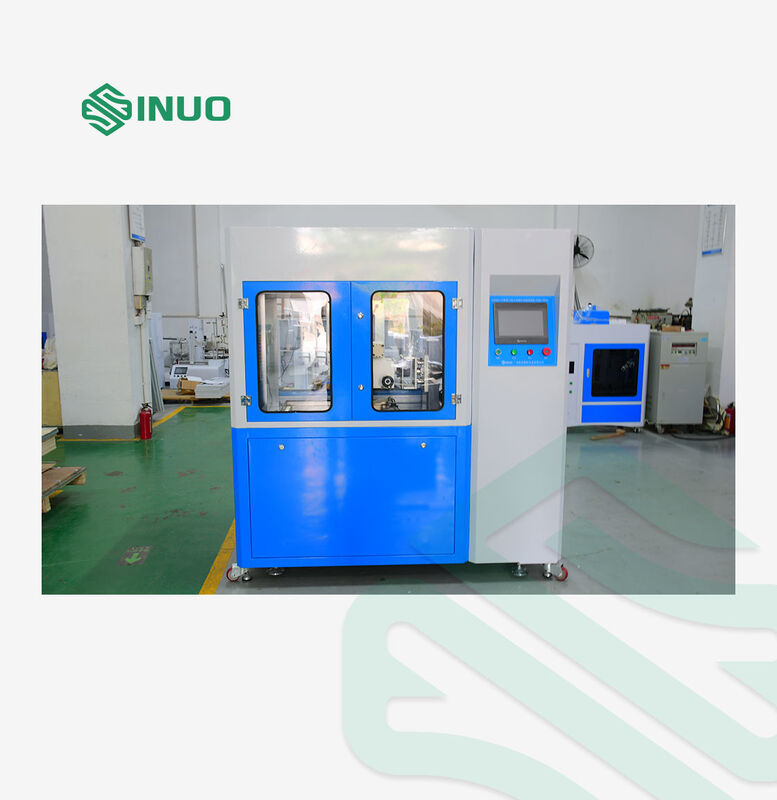

Máy kiểm tra này kiểm tra xem các phụ kiện điện như giao diện sạc EV, vòi cắm công nghiệp, ổ cắm và bộ kết nối có thể chịu được tác dụng cơ khí,căng thẳng điện và nhiệt được tạo ra trong quá trình hoạt động bình thường mà không bị mòn quá mức hoặc các khiếm khuyết gây hại khác, để xác nhận độ tin cậy của chúng.
• IEC62196-1:2025Cắm điện, ổ cắm, đầu nối xe và đầu vào xe Sạc dẫn của xe điện - Phần 1: Yêu cầu chungĐiều 22 và 23
• UL 2251 Phần 44
Kết nối sạc xe điện, vòi cắm công nghiệp, ổ cắm và máy nối.
Được điều khiển bởi một cơ chế động cơ servo, thiết bị thực hiện các chu kỳ chèn và rút tuyến tính lặp đi lặp lại trên các mẫu thử nghiệm.Các thông số bao gồm thời gian bật/tắt điện, tốc độ thử nghiệm, nhịp và góc đều có thể được đặt trước thông qua màn hình cảm ứng.
Sử dụng khung máy tích hợp được điều khiển bởi động cơ servo với truyền giảm độ chính xác.Được trang bị màn hình cảm ứng màu có chức năng hiển thị kỹ thuật số mạnh mẽ và dễ sử dụng, cộng với một hệ thống điều khiển PLC thông minh.
Nó đi kèm với các thiết bị điều chỉnh 3 trục, hoàn hảo cho thử nghiệm tuổi thọ của các đầu nối súng sạc.
| Thông số kỹ thuật hiệu suất chính | |
| Các mục thử nghiệm | a) Xét nghiệm độ bền cho cơ chế khóa cơ khí b) Khả năng phân tích c) Hoạt động bình thường (thời gian sử dụng) |
| Phạm vi thử nghiệm |
Súng sạc AC và DC |
| Trạm | Trạm duy nhất |
| Chế độ điều khiển điện | Điều khiển tích hợp thông minh với Mitsubishi PLC, hoạt động thông qua màn hình cảm ứng HMI màu 7 inch |
| Chế độ hoạt động | Hoạt động bằng tay hoặc điều khiển theo chương trình |
| Chức năng | Có khả năng mô phỏng hoạt động bình thường của các giao diện sạc. Nó có thể tích hợp chu kỳ chèn / rút và mở khóa / khóa thiết bị khóa cơ học hoặc chạy các thử nghiệm riêng biệt.Tốc độ thử nghiệm, thời gian thử nghiệm và số chu kỳ hoàn toàn có thể lập trình. |
| Chế độ lái xe | Các động cơ servo điều khiển các chuyển động chui vào / rút ra và xoay xoay; các xi lanh không khí phụ trợ điều khiển mở và đóng cơ chế chuyển mạch khóa. |
| Phương pháp cố định mẫu và kẹp |

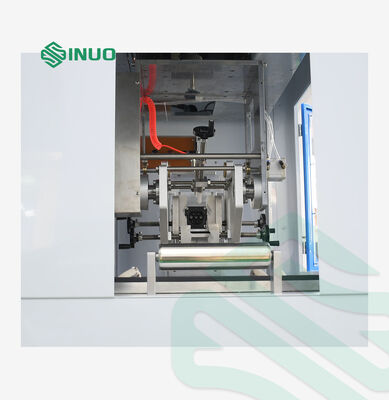

Thiết bị kẹp cơ học với cấu trúc điều chỉnh 3 trục X / Y / Z. Vị trí kẹp có thể được điều chỉnh tự do, tương thích với các đầu nối sạc AC & DC EV tiêu chuẩn GB, Mỹ và EU. |
| Chức năng xoay tự động | Cơ chế quay tự động tích hợp tại trạm kẹp súng sạc, hỗ trợ quay 90 ° Thời gian giữ sau khi quay có thể điều chỉnh từ 0 đến 600 giây. |
| Chu kỳ thử nghiệm | Phạm vi có thể lập trình: 0 ~ 999,999 chu kỳ. Máy sẽ tự động dừng lại khi đạt được mục tiêu chu kỳ được đặt trước. |
| Thời gian tiếp xúc làm và phá vỡ | Có thể điều chỉnh từ 1 đến 999,9 giây. Theo yêu cầu tiêu chuẩn, thời gian giữ tiếp xúc điện không được ít hơn 2 giây và không quá 4 giây. |
| Tỷ lệ nhập & rút | Phạm vi có thể lập trình: 0~10 chu kỳ/phút (tương đương 3,75 chu kỳ/phút hoặc 7,5 nhịp/phút) |
| Khả năng thử nghiệm | Có thể điều chỉnh từ 0-150 mm (khoảng cách giữa phích thử và thùng chứa phải là ≥ 50 mm theo yêu cầu) |
| Tốc độ thử nghiệm | 0°850 mm/s, có thể cấu hình trực tiếp qua màn hình cảm ứng |
| Hiển thị giá trị lực | Được trang bị cảm biến lực tầm 100kg để theo dõi lực trong thời gian thực. Nó có thể tạo đường cong lực-thời gian, hiển thị lực chèn tối đa, lực rút tối đa và giá trị lực thời gian thực. Phạm vi đo lực: 0 ~ 1000 N
Lỗi chỉ số: ≤ ± 0,5% F.S.
Độ phân giải: ≤0,1 N
|
| Thiết bị khóa | Có chức năng ép tự động cho các cơ chế khóa cơ học để mô phỏng điều kiện hoạt động bình thường. |
| Các thùng dung dịch | Có ba thùng chứa chất lỏng thử độc lập có thể chứa riêng các dung dịch mô phỏng như được định nghĩa trong IEC 62196-1:2022: Bảng 10: Giải pháp mô phỏng mưa axit Bảng 11: Giải pháp mô phỏng nước muối Bảng 13: Giải pháp mô phỏng nước mờ |
| Các thông số ngâm trong nước | Các tham số có thể lập trình: chu kỳ ngâm, thời gian ngâm, thời gian làm khô bằng không khí, chu kỳ chèn/khai và tổng chu kỳ thử nghiệm. |
| Trọng lượng | Hỗ trợ kết nối tải bên ngoài |
| Chức năng phát hiện | Khi một tải bên ngoài được kết nối, máy sẽ kích hoạt báo động mạch mở và ghi lại số chu kỳ thử nghiệm hiện tại. |
| Bảo vệ an toàn | Bảo vệ đất, bảo vệ mạch ngắn và bảo vệ quá tải |
| Môi trường hoạt động | |
| Nguồn cung cấp điện | AC 220V±10%, 50 ¢60Hz, 2kW |
| Nhiệt độ hoạt động | 0°40°C |
| Phạm vi độ ẩm | 30%~90% |
| Kích thước tổng thể | Khoảng W1000 × D750 × H1200 mm |
| Trọng lượng | Khoảng 150 kg. |
