IEC 62196-1 Hệ thống kiểm tra nhiệt độ tăng và mặt đất của đầu cuối sạc

Thiết bị này sử dụng phần mềm tự lập trình và được điều khiển thông qua điều khiển máy tính.cung cấp hoạt động thân thiện với người dùng.

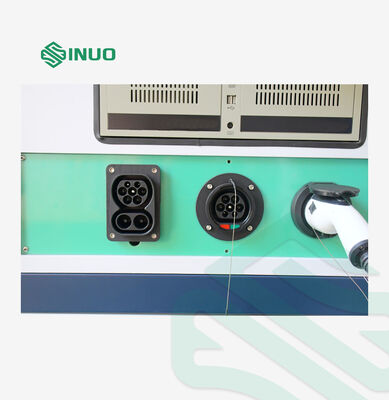

Thiết bị này được thiết kế để đánh giá tình trạng sưởi ấm bề mặt của các đầu nối sạc và phụ kiện điện khi được tải với dòng điện định số,và kiểm tra xem sự gia tăng nhiệt độ của điện cực có đáp ứng các thông số kỹ thuật tiêu chuẩn hay không.

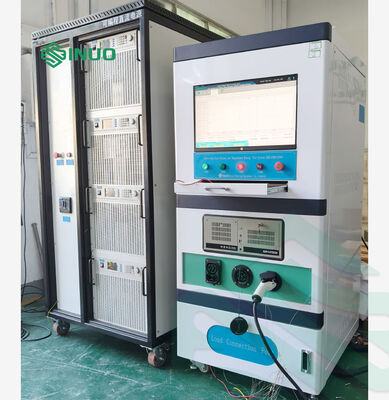

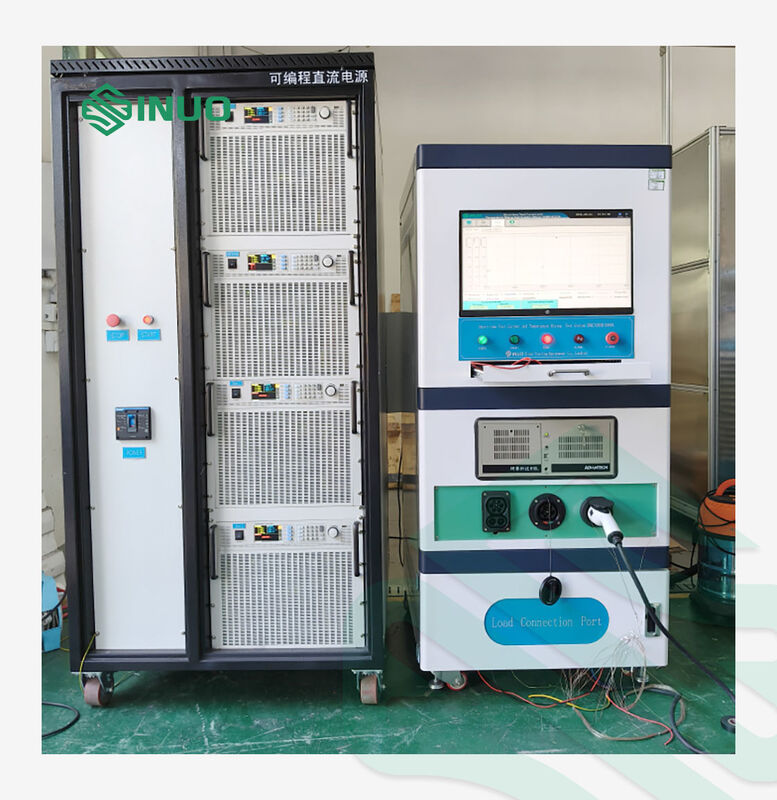

Máy kiểm tra nhiệt độ tăng chủ yếu bao gồm một hệ thống điều khiển công nghiệp, hai bộ nguồn điện DC (một đơn vị công suất cao và một đơn vị công suất thấp),một thiết bị đo nhiệt độ đa kênh và một tủ tích hợp.
Là một thiết bị thử nghiệm chuyên dụng tùy chỉnh tích hợp nhiều mô-đun chức năng, nó có thể áp dụng cho các thử nghiệm tăng nhiệt cho tất cả các loại sản phẩm đòi hỏi đánh giá tăng nhiệt.

1. Một nguồn điện DC từ 0 đến 100A được xây dựng bên trong tủ điều khiển, trong khi một nguồn điện DC bên ngoài 100 ~ 8000A được trang bị.Các nguồn cung cấp năng lượng bên ngoài liên lạc với tủ điều khiển, có thể cung cấp dòng điện đầu ra liên tục và ổn định từ 0 đến 8000A. Không cần tải bên ngoài, vì thiết bị này tích hợp nguồn điện và tải điện tử trong một đơn vị.Cả dòng điện đầu ra và thời gian điều khiển on-off đều có thể điều chỉnh hoàn toàn.


2.

   Mô hình 100A tích hợp
   Tủ điều khiển được trang bị một máy quét nhiệt độ truyền thông 24 kênh tích hợp, tương thích với các loại nhiệt cặp K, E, R, B, N, T, J, S, WRE5-26 và WRE3-25.Nó hỗ trợ đầu vào tín hiệu hiện tại 420mA với tần số lấy mẫu 1 Hz.

3.

   Hệ thống điều khiển sử dụng máy tính công nghiệp Advantech, có tính ổn định cao và hiệu suất chống can thiệp mạnh mẽ.Nó đi kèm với nhiều giao diện tích hợp để nhận ra giao tiếp với máy quét nhiệt độ và nguồn điện DCCác tín hiệu nhiệt độ và tín hiệu điện được cô lập và thu thập độc lập để tránh giao tiếp qua lại.

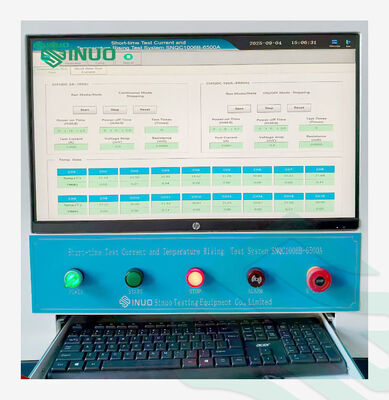

   Tủ điều khiển được trang bị màn hình cảm ứng màu LED 21,5 inch với hơn 16 triệu màu, độ phân giải không dưới 1280 × 800 và độ sáng ít nhất 500 cd / m2.Màn hình có thể hiển thị thời gian thực đường cong tăng nhiệt độ cũng như thời gian thực điện áp đầu ra, dòng điện đầu ra và công suất đầu ra.

4.

   Nguồn cung cấp điện DC dòng điện cao 8000A được trang bị các cáp đồng mở rộng dài 3 mét, có thể đáp ứng yêu cầu truyền dòng điện tối đa 8000A.

5.

   Cả tủ điều khiển và nguồn điện DC dòng điện cao đều được trang bị chân quay để di chuyển và vận chuyển dễ dàng.
   Kích thước tổng thể: Chiều rộng ≤ 1200 mm, Độ sâu ≤ 1400 mm, Chiều cao ≤ 2000 mm, Trọng lượng < 1000 kg.
