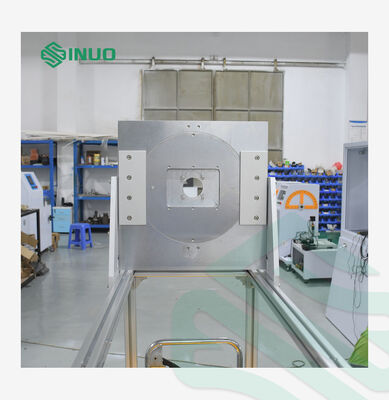

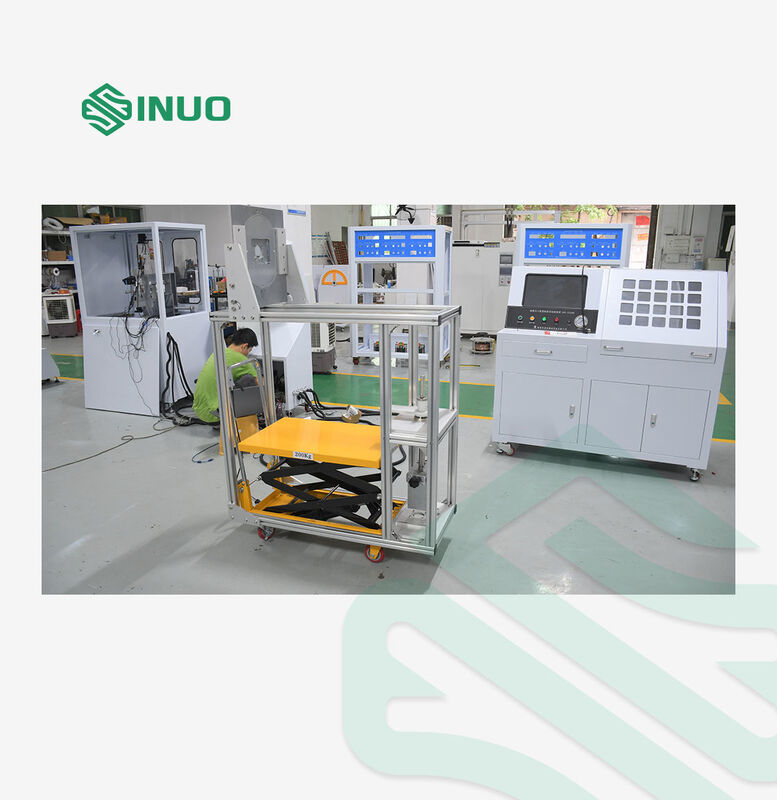

Thiết bị thử tải cơ học kết nối sạc EV IEC 62196-1

Hạn chế mẫu thử nghiệm:Đầu nối sạc

Mục đích kiểm tra:Đầu nối sạc phải được thiết kế để dễ dàng lắp và tháo súng sạc, đồng thời ngăn không cho súng rời khỏi ổ cắm khi hoạt động bình thường. Thử nghiệm này xác minh xem lực tối đa cần thiết để kéo súng sạc ra khỏi ổ cắm có tuân thủ các giới hạn tiêu chuẩn quy định hay không.

Nguyên tắc kiểm tra:Lực kéo ra tối đa của ổ cắm: Tác dụng tổng lực kết hợp từ các trọng lượng tiêu chuẩn quy định (trọng lượng chính, trọng lượng bổ sung, móc & đồ gá kẹp) và cụm phích cắm thử nghiệm lên phích cắm thử nghiệm; phích cắm phải tách ra khỏi ổ cắm.

Môi trường hoạt động:Nhiệt độ hoạt động: 5–35°C; Độ ẩm: 30%–90%RH

Trạm kiểm tra	Trạm đơn

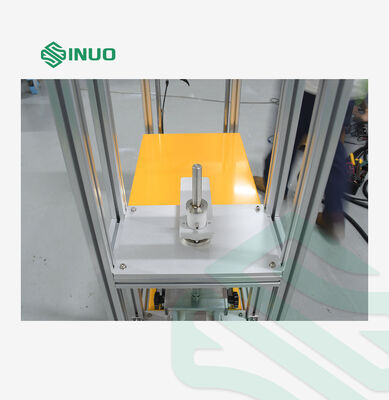

Cấu hình máy đo	Được làm bằng thép S136. Thước đo chốt được sản xuất theo kích thước tiêu chuẩn tối thiểu với dung sai +0,01 / 0 mm, dung sai khoảng cách tâm ±0,05 mm và độ nhám bề mặt Ra 0,8 μm. Máy đo là một phụ kiện tùy chọn.
Mục kiểm tra	7.11.8: Thử nghiệm tải cơ học đối với đầu nối sạc / Điều 14.1.6 (IEC 62196) 7.15.1.1: Kiểm tra thiết bị khóa / Điều 14.1.5 (IEC 62196) 7.17.1 d) e) f): Thử nghiệm lực kéo / Điều 14.1.5 (IEC 62196)
Các thông số kỹ thuật chính của máy kiểm tra tải cơ học kết nối sạc
Sơ đồ thiết lập thử nghiệm

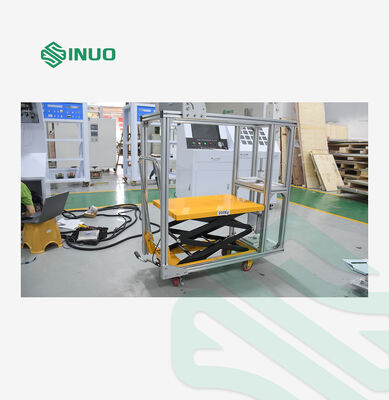

Thời gian nắm giữ	60 giây. Được thực hiện bằng xi lanh thủy lực dẫn động khay để nâng tạ; thời gian được điều khiển bằng tay.
Chu kỳ kiểm tra	4 lần, một thử nghiệm ở mỗi khoảng 90° quanh trục ngang, vận hành thủ công.
Cấu hình trọng lượng tải cơ học	165N: 1 kiện trọng lượng chính 148,5N + 1 kiện trọng lượng bổ sung 16,5N 300N: 1 kiện trọng lượng chính 270N + 1 kiện trọng lượng bổ sung 30N 440N: 1 kiện trọng lượng chính 396N + 1 kiện trọng lượng bổ sung 44N 660N: 1 kiện trọng lượng chính 594N + 1 kiện trọng lượng bổ sung 66N 750N: 1 kiện trọng lượng chính 675N + 1 kiện trọng lượng bổ sung 75N Lưu ý: Trọng lượng của tạ chính đã bao gồm khối lượng móc; lực tải mục tiêu đạt được bằng cách xếp chồng và kết hợp các trọng lượng khác nhau.
Các thông số kỹ thuật chính của thử nghiệm thiết bị chốt
Sơ đồ thiết lập thử nghiệm
Thời gian giữ thử nghiệm	60 giây. Trọng lượng được nâng hạ bằng mâm dẫn động bằng xi lanh thủy lực; thời gian được điều khiển bằng tay.
Lựa chọn tải thử nghiệm	Tham khảo bảng 7
Yêu cầu kiểm tra	Thiết bị chốt phải được mở khóa trong quá trình thử nghiệm.
Cấu hình trọng lượng lực kéo ra	Súng sạc AC: 100N (90N + 10N) Súng sạc DC: 140N (126N + 14N)

• Tuân thủ đầy đủ IEC 62196
  Hỗ trợ lực kéo, thiết bị chốt & kiểm tra tải cơ học; dữ liệu thử nghiệm được SGS/TÜV chấp nhận để cấp chứng nhận toàn cầu.
• Giải pháp kiểm tra AC/DC tất cả trong một
  Một trạm bao gồm cả súng sạc AC & DC với trọng lượng đa phạm vi (100N–750N), cắt giảm chi phí thiết bị bổ sung và không gian phòng thí nghiệm.
• Máy đo S136 tùy chọn có độ chính xác cao
  Thước đo chốt thép S136 chống gỉ với dung sai chặt chẽ đảm bảo kết quả kiểm tra chính xác, có thể lặp lại.
• Vận hành thủ công dễ dàng và ổn định
  Nâng tạ thủy lực với thời gian giữ có thể điều chỉnh 60 giây; Kiểm tra ngang 4 hướng 90°, được hỗ trợ bởi hướng dẫn vận hành và hướng dẫn bằng video từ xa.
• Khả năng thích ứng điều kiện làm việc rộng
  Hiệu suất ổn định ở 5–35oC, 30%–90%RH; không cần thêm năng lượng để tải trọng lượng.
