| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN2601 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

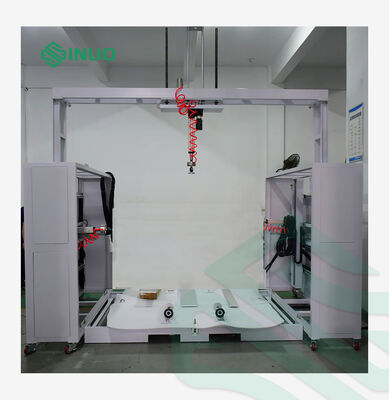

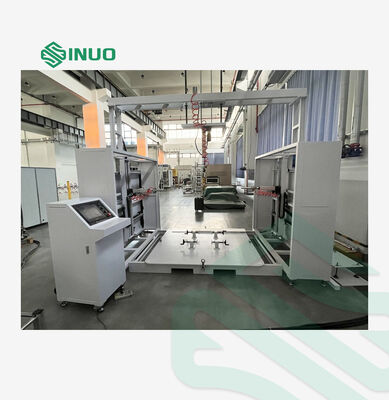

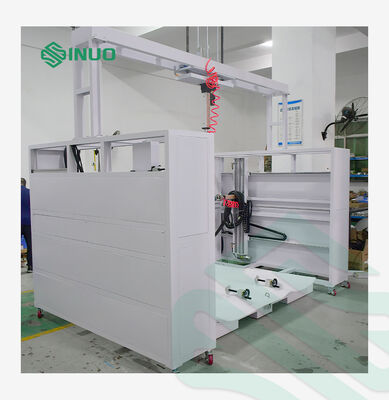

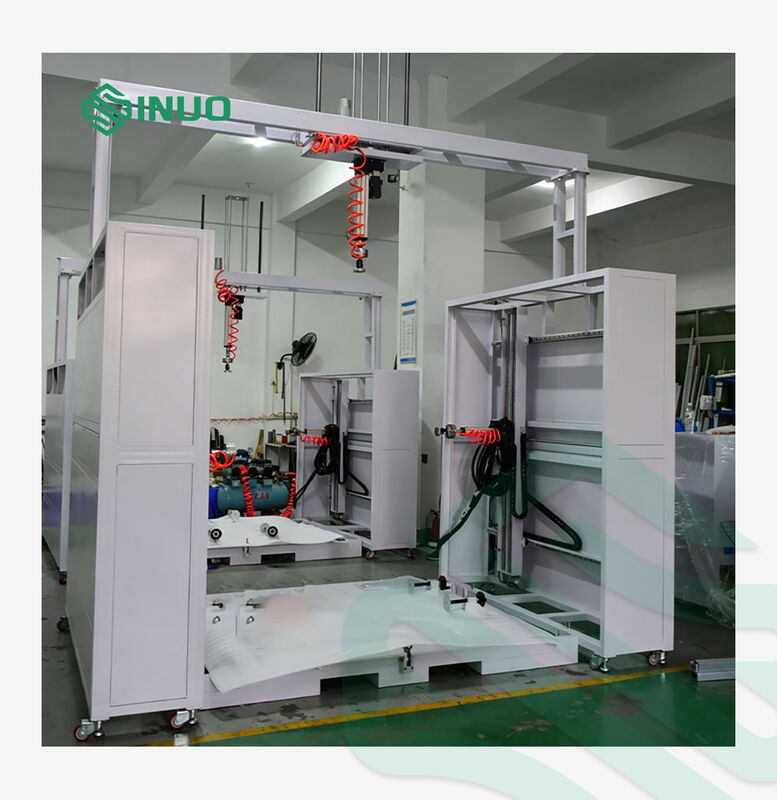

Bàn thử tải trọng tĩnh này chủ yếu được sử dụng cho các bài kiểm tra tải trọng cơ học và các bài kiểm tra nghiên cứu liên quan của hộp đo lường điện áp thấp, trạm biến áp lắp ghép và vỏ thiết bị điện. Nó có thể thực hiện thuận tiện các bài kiểm tra tính chất cơ học trên nhiều loại hộp đo lường khác nhau, bao gồm hộp đo lường kim loại, hộp đo lường phi kim loại và hộp phân phối cáp.
Nó áp dụng điều khiển trung tâm PLC thông minh tích hợp với màn hình cảm ứng để hiển thị và vận hành. Dữ liệu thử nghiệm có thể tạo ra các đường cong lực-thời gian. Các tham số được đặt thông qua giao diện màn hình cảm ứng và toàn bộ quy trình thử nghiệm chạy tự động. Áp lực có thể được áp dụng tự động từ hai bên và từ trên xuống. Tương thích với các mẫu có kích thước khác nhau, đây là thiết bị được ưa chuộng và đáng tin cậy cho các tổ chức và phòng thí nghiệm thử nghiệm.
Bàn thử tải trọng tĩnh này được thiết kế và sản xuất theo các tiêu chuẩn quốc tế & công nghiệp dưới đây:
Bàn thử này áp dụng cấu trúc bán kín, bao gồm phần tải ngang và phần tải dọc. Mỗi bộ truyền động tải có thể di chuyển tự do trong mặt phẳng với 3 bậc tự do. Ba bộ truyền động cùng nhau thực hiện tải trọng di động với 8 bậc tự do.
Chiều cao thanh ngang có thể được điều chỉnh theo từng bước thông qua các lỗ lắp. Cố định đế có thể di chuyển về phía trước, phía sau, sang trái và sang phải để kẹp. Nó được trang bị một mỏ cặp bàn, và các mẫu nhỏ có thể được xoay với sự cố định chắc chắn và đáng tin cậy.
Các khối kẹp tùy chỉnh được cấu hình cho các sản phẩm khác nhau để tạo điều kiện thuận lợi cho việc cố định. Các tấm ép thử nghiệm khác nhau được trang bị theo tiêu chuẩn cho các hạng mục thử nghiệm khác nhau.
Sơ đồ cấu trúc thiết bị được hiển thị bên dưới:
| Nguồn điện | AC 220V / 50Hz |
| Điều khiển & Vận hành | Điều khiển PLC thông minh, vận hành qua màn hình cảm ứng màu |
| Hệ thống truyền động | Lực tác dụng bằng động cơ servo + xi lanh điện; điều chỉnh vị trí được điều khiển bằng động cơ |
| Hệ thống truyền động | Vít me bi chính xác + ray dẫn hướng tuyến tính |
| Cấu trúc khung thiết bị | Nền tảng + cấu trúc bán kín. Bộ thao tác ngang trái và phải được gắn trên khung bán kín; bộ thao tác dọc được lắp trên thanh ngang |
| Phạm vi kích thước mẫu cho phép |
Hộp đo một pha 15 mét: C1100*R1445*S1700mm Hộp đo lắp ráp một đơn vị một pha: C520*R210*S140mm
|
| Các hạng mục thử nghiệm |
|
| Các thông số hiệu suất chính cho các hạng mục thử nghiệm 1, 2, 3 & 4 | |
| Cơ cấu tải | 2 kênh ngang, 1 kênh dọc |
| Phạm vi di chuyển |
3 trục với 8 bậc tự do Bộ thao tác ngang trái: di chuyển lên, xuống, tiến và lùi, tác dụng lực thông qua di chuyển trái-phải Bộ thao tác ngang phải: di chuyển lên, xuống, tiến và lùi, tác dụng lực thông qua di chuyển trái-phải Bộ thao tác dọc: di chuyển lên và xuống để tác dụng lực |
| Hành trình xi lanh điện ngang | 400 mm |
| Chế độ tải | Truyền động điện |
| Phạm vi tác dụng lực | Dọc: 0–10 kN; Ngang: 0–2 kN |
| Độ phân giải lực | 0,1 N |
| Tốc độ tác dụng lực | 0,1–50 mm/s |
| Độ phân giải dịch chuyển | 0,01 mm |
| Hiển thị giá trị lực | Hiển thị thời gian thực trên màn hình cảm ứng với giao diện đường cong lực-thời gian để giám sát thời gian thực |
| Đầu dò thử nghiệm | 3 chiếc đầu dò thử nghiệm 10 mm |
| Thử nghiệm chịu tải trọng tĩnh (IEC 61439-5, Mục 10.2.101.2) |
(Sơ đồ tấm ép) |
| Các thông số chính của thử nghiệm chịu xoắn (IEC 61439-5, Mục 8.2.101.1.3 & Mục 10.2.101.4) |
(Sơ đồ ống vuông) 3. Tác dụng lực 2×1000N thông qua bộ thao tác ngang trái và phải, với thời gian giữ lực là 30 giây. |
| Các thông số chính của kiểm tra độ bền cơ học của cửa (IEC 61439-5, Mục 10.2.101.6; Q/GDW11008-2013, Mục 7.2.2.1.2; IEC 61439-5, Mục 8.2.101.3) |
1. Tác dụng lực 50N (450N) hoặc tải trọng quy định khác lên cạnh trên của cửa ở vị trí cách bản lề 300mm, giữ lực trong 3 giây hoặc thời gian yêu cầu khác. 2. Kích thước cố định nâng cao: chiều dài 1100mm, chiều cao 120mm, chiều rộng 120mm. 3. Lắp mẫu thử với mặt sau được trang bị.
(Sơ đồ mặt sau) |
| Các thông số chính của kiểm tra lực dọc cho các bộ phận chèn kim loại (IEC 61439-5, Mục 10.2.101.7) |
(Bảng 102)
(Vòng nâng đa năng + móc trọng lượng) |
| Kiểm tra độ cứng của tủ & giá đỡ (IEC 60297-1 Mục 5.2.2; Q/GDW11008-2013 Mục 7.2.2.1.1; IEC 61439-5 Mục 8.2.101.1.1 Mục b) |
(Sơ đồ tấm ép) |
| Thử nghiệm tải trọng tĩnh cho giá đỡ hộp đo |
Tiêu chuẩn tương ứng: IEC 61439-5 (Độ bền cơ học của vỏ cho các cụm thiết bị đóng cắt và điều khiển điện áp thấp) 1. Trang bị 15 quả cân 40N, hoàn chỉnh với móc dây thép mềm |
| Các tiêu chuẩn tuân thủ |
|
| Cố định mẫu thử |
Áp dụng đế lớn với các vị trí lắp vít đa lỗ để phù hợp với nhiều loại mẫu thử nghiệm hơn. Có thể xoay từ 4° đến 90° với định vị cơ học.
(Sơ đồ đế lắp) |
| Kích thước tổng thể thiết bị |
Chiều dài thiết bị: 3,3m, Chiều rộng: 2,15m, Chiều cao: 3,1m
|
Hệ thống áp dụng triết lý thiết kế mô-đun và được sản xuất tuân thủ nghiêm ngặt các yêu cầu tiêu chuẩn. Thiết kế và các bộ phận tiêu chuẩn hóa được sử dụng bất cứ khi nào có thể để mang lại hiệu suất tối ưu và hỗ trợ kỹ thuật đáng tin cậy. Được điều khiển bởi PLC Mitsubishi, toàn bộ hệ thống có độ tin cậy cao và vận hành thông minh. Nó có logic chức năng rõ ràng, cấu trúc nhỏ gọn, ngoại hình hấp dẫn và bố cục hợp lý, tạo điều kiện thuận lợi cho việc bảo trì và bảo dưỡng hàng ngày. Thiết kế và sản xuất thiết bị đáp ứng các thông số kỹ thuật chung của khách hàng. Hệ thống được chia thành các đơn vị sau:
Nền tảng đỡ mẫu:
Nền tảng chịu tải được cấu tạo nguyên khối với khung thép gia cố và các tấm thép dày. Cơ cấu kẹp mẫu và các bộ phận di chuyển cho bộ thao tác trái & phải được gắn trên đỉnh nền tảng.
Cơ cấu tác dụng lực:
Hệ thống tác dụng lực bao gồm ba bộ thao tác: bộ thao tác ngang trái, bộ thao tác ngang phải và bộ thao tác dọc. Mỗi bộ bao gồm một động cơ servo kết hợp với một xi lanh điện chính xác. Một cảm biến lực có độ chính xác cao được gắn ở đầu trước của mỗi bộ thao tác. Đầu ép áp dụng khớp nối đa năng nổi góc, cho phép tự định tâm tự động để đảm bảo tiếp xúc hoàn toàn và tải lực ổn định.
Cơ cấu truyền động:
Phần này bao gồm các cơ cấu di chuyển phù hợp với bộ tác dụng lực để ép mẫu thử. Các bậc tự do tương ứng được minh họa trong hình dưới đây:
Hệ thống điều khiển:
Đơn vị này chủ yếu bao gồm bộ xử lý PLC, mạch điều khiển và các thành phần điều khiển cốt lõi. Tất cả các thành phần điều khiển điện của hệ thống được lắp đặt tập trung bên trong một tủ được trang bị thiết bị thông gió thoát khí.
Đơn vị này áp dụng PLC Mitsubishi để điều khiển thông minh.
Được trang bị phần mềm thử nghiệm tự phát triển; vận hành có thể được thực hiện thông qua cài đặt tham số đơn giản.
