| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN554B-30T |
| MOQ: | 1 |
| Giá: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
Với sự phát triển nhanh chóng của xe điện, hệ thống lưu trữ năng lượng và các ứng dụng pin lithium-ion, việc đảm bảo an toàn cho pin đã trở thành một thách thức quan trọng đối với các nhà sản xuất trên toàn thế giới.
Các thử nghiệm nghiền và chọc thủng pin mô phỏng các điều kiện lạm dụng cơ học khắc nghiệt để đánh giá khả năng chống biến dạng, đoản mạch bên trong và rủi ro chạy nhiệt của pin.
Các thử nghiệm này giúp các nhà sản xuất và phòng thí nghiệm pin:
Buồng thử nghiệm Nghiền và Chọc thủng Pin được thiết kế để đánh giá hiệu suất an toàn của pin lithium-ion, cell pin và mô-đun pin xe điện trong các điều kiện lạm dụng cơ học khắc nghiệt.
Trong quá trình vận chuyển, sạc, tai nạn hoặc các sự kiện chạy nhiệt, pin lithium có thể gặp phải va đập bên ngoài, biến dạng do nén hoặc rủi ro đoản mạch bên trong. Các thử nghiệm nghiền và chọc thủng mô phỏng các điều kiện nguy hiểm này để xác minh độ an toàn cấu trúc của pin, phản ứng điện áp, khả năng chống biến dạng và hành vi nhiệt.
Hệ thống thử nghiệm này được sử dụng rộng rãi bởi các nhà sản xuất pin lithium, nhà cung cấp pin xe điện, phòng thí nghiệm ô tô và các tổ chức chứng nhận bên thứ ba để đánh giá an toàn pin và thử nghiệm tuân thủ.
Thiết bị tuân thủ các tiêu chuẩn thử nghiệm pin quốc tế bao gồm SAE J2464, IEC 62133 và ISO 12405-4:2018, cung cấp dữ liệu thử nghiệm đáng tin cậy để xác nhận an toàn pin.
| Tiêu chuẩn | Yêu cầu thử nghiệm |
|---|---|
| SAE J2464 | Thử nghiệm chọc thủng pin & thử nghiệm nghiền |
| AIS 038 | Yêu cầu nghiền và chọc thủng pin xe điện |
| IEC 62133-2012 | Yêu cầu an toàn cho pin lithium có thể sạc lại |
| ISO 12405-4:2018 | Thử nghiệm pin xe điện chạy bằng điện |
Mẫu pin được nén bằng lực hoặc giá trị biến dạng được kiểm soát để mô phỏng hư hỏng cơ học do va chạm xe hoặc áp lực bên ngoài gây ra.
Trong quá trình thử nghiệm, hệ thống giám sát:
Thử nghiệm sẽ tự động dừng khi đạt điều kiện cài đặt trước, chẳng hạn như:

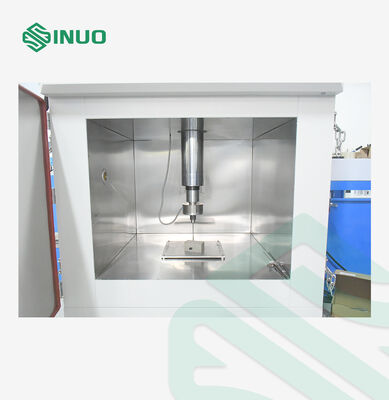

Một cây kim thép chọc vào cell pin với tốc độ được kiểm soát để mô phỏng điều kiện đoản mạch bên trong.
Hệ thống ghi lại:
Điều này giúp đánh giá khả năng chống chạy nhiệt và các mối nguy hiểm an toàn của pin.
Hệ thống cung cấp khả năng kiểm soát thử nghiệm linh hoạt với nhiều tiêu chí dừng tự động, đảm bảo đánh giá an toàn pin chính xác và đáng tin cậy.
Các điều kiện dừng được hỗ trợ:
Nhiều điều kiện có thể được kết hợp theo các yêu cầu thử nghiệm pin khác nhau. Thử nghiệm sẽ tự động dừng khi đạt bất kỳ điều kiện cài đặt trước nào, cải thiện hiệu quả và an toàn thử nghiệm.

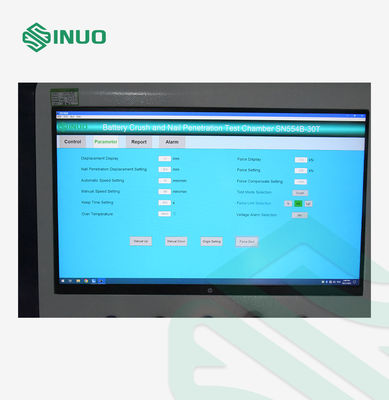

Hệ thống điều khiển tích hợp liên tục giám sát và ghi lại các thông số thử nghiệm chính trong suốt quá trình.
Các thông số giám sát thời gian thực:
Tất cả dữ liệu thử nghiệm, đường cong và kết quả có thể được lưu, so sánh và xuất để phân tích và báo cáo thêm.
Được thiết kế đặc biệt cho các ứng dụng thử nghiệm lạm dụng pin lithium, buồng tích hợp nhiều tính năng bảo vệ an toàn để giảm thiểu rủi ro vận hành.
Các tính năng an toàn bao gồm:

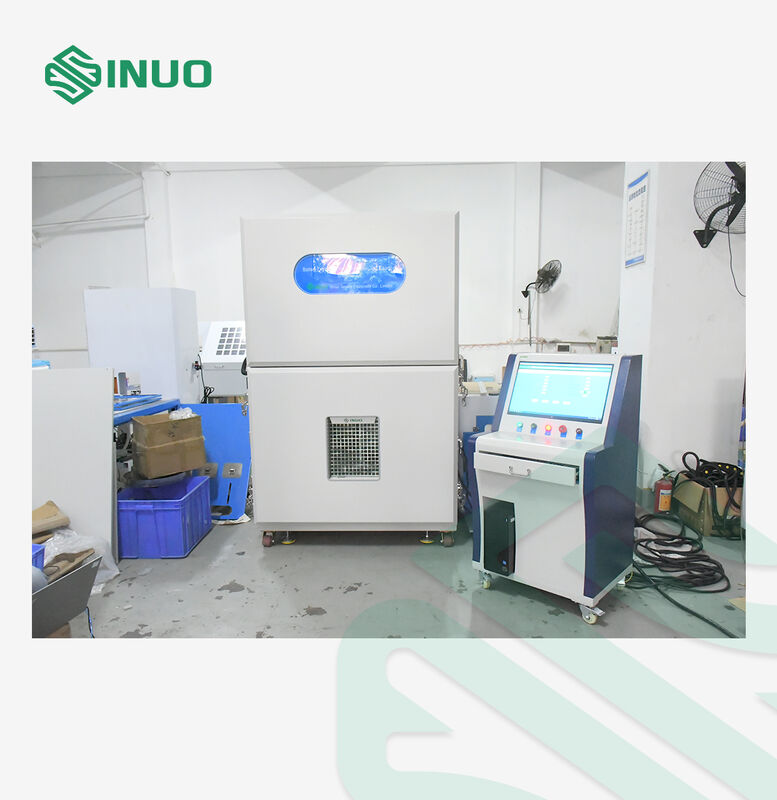

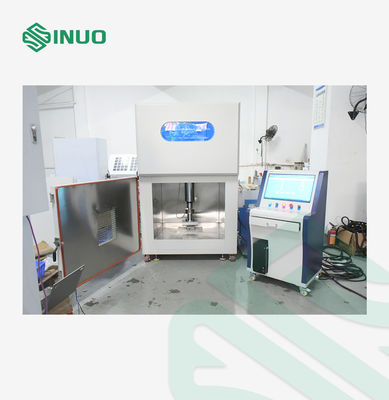

Hệ thống điều khiển được tách biệt với buồng thử nghiệm, cho phép người vận hành thực hiện các thử nghiệm nghiền và chọc thủng pin từ khoảng cách an toàn.
Thiết kế vận hành từ xa này giúp bảo vệ nhân viên khỏi các mối nguy hiểm tiềm ẩn như:
|
Kích thước pin người dùng |
Kích thước tối đa (dài x rộng x cao): 300*300*250mm, trọng lượng: 18kg-30kg
|
|
Không gian thử nghiệm |
1000×1000×1000mm (rộng, sâu và cao) |
|
Kích thước |
1200×1500×1850mm (rộng, sâu và cao, tùy thuộc vào thiết kế thực tế) |
|
Cấu trúc thiết bị |
Cấu trúc dạng hộp |
|
Cổng thoát khói |
Cổng thoát khói có đường kính 100mm |
|
Lỗ thử nghiệm |
Một lỗ 50mm được mở ở mỗi bên |
|
Phương pháp điều khiển |
Điều khiển máy tính từ xa, khoảng cách ≥10m |
|
Phương pháp truyền động |
Động cơ Servo + xi lanh điện |
|
Phạm vi áp suất |
1KN～300kN, phạm vi tối đa của cảm biến 306kN |
|
Độ chính xác áp suất |
±1%FS |
|
Độ phân giải áp suất |
0.01kN |
|
Thời gian giữ áp suất |
0~99min59s, có thể cài đặt |
|
Tốc độ chọc thủng nghiền |
0.1-83mm/s (có thể điều chỉnh) |
|
Độ chính xác tốc độ |
0.1mm/s~5mm/s, độ chính xác ±0.05mm/s; 5mm/s~83mm/s, độ chính xác ±0.1mm/s |
|
Độ phân giải tốc độ |
≤0.01mm/s |
|
Dịch chuyển |
0～300mm |
|
Độ chính xác dịch chuyển |
±0.1mm |
|
Kim thép |
1) Thông số kỹ thuật: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) Chiều dài: L=200mm 3) Chất liệu: Xử lý nhiệt thép 4) Góc: 45°~60° 5) Số lượng: mỗi loại 2 cái
|
|
Hướng chọc nghiền |
Nghiền và chọc từ trên xuống dưới |
|
Đầu nghiền |
|
|
Đầu nghiền phẳng |
Có đầu nghiền phẳng
1. Đầu nghiền hình bán trụ: bán kính 100mm, tức là R100mm * 250mm. (Tùy chỉnh theo yêu cầu của khách hàng) 2. Đầu nghiền phẳng. |
|
Kẹp kim |
|
|
Hiển thị lực |
Hiển thị máy tính |
|
Độ phân giải cảm biến |
1／10000 |
|
Chuyển đổi đơn vị |
Kgf, N, kN |
|
Hệ thống thu thập nhiệt độ |
Phạm vi thu thập nhiệt độ 0～+1000℃ |
|
Độ phân giải nhiệt độ: 0.1℃ |
|
|
Độ chính xác đo nhiệt độ: ±0.5℃ |
|
|
Kênh thu thập nhiệt độ: 2 kênh |
|
|
Tần số thu thập nhiệt độ: 100ms |
|
|
Hệ thống thu thập điện áp |
Phạm vi thu thập điện áp: 0~100V |
|
Độ chính xác thu thập điện áp: ≤±0.5%FS |
|
|
Độ phân giải: 10mV |
|
|
Kênh thu thập điện áp: 1 kênh |
|
|
Tần số lấy mẫu điện áp: 100ms |
|
|
Chiều dài dây lấy mẫu |
2m |
|
Tần số lấy mẫu |
≥50Hz |
|
Điều kiện cắt |
Áp suất, điện áp và biến dạng có thể được cài đặt riêng biệt và giám sát đồng thời. Thử nghiệm có thể dừng miễn là bất kỳ biến số nào hoặc nhiều biến số đạt đến giá trị cài đặt. |
|
Công suất |
25KW |
|
Nguồn điện |
380V |
|
Trọng lượng (xấp xỉ) |
800kg |
