Hệ thống kiểm tra áp suất vỏ pin theo điều 19.10 của IEC 63370

IEC 63370 điều 19.10Hệ thống kiểm tra áp suất vỏ pin

The Battery Case Pressure Testing System is designed for evaluating the mechanical strength and pressure resistance of battery enclosures used in battery-powered appliances with metal-ion chemistry batteries.

Theo IEC 63370, mục 19.10,Thiết bị này mô phỏng các điều kiện thông hơi pin bất thường bằng cách áp dụng áp suất bên trong được kiểm soát để xác minh liệu vỏ pin có thể chịu được áp suất được tạo ra trong tình trạng lỗi hay không..

Thiết bị thử nghiệm an toàn pin phòng thí nghiệm này phù hợp với các nhà sản xuất, phòng thí nghiệm chứng nhận và các tổ chức nghiên cứu thực hiện các thử nghiệm áp suất trong thùng pin,Đánh giá an toàn pin lithium, và xác minh tuân thủ IEC.

• Được thiết kế theo các yêu cầu an toàn pin của IEC 63370, khoản 19.10
• Thích hợp cho các bộ sưu tập pin hóa học ion kim loại hoàn chỉnh
• Hệ thống áp suất thủ công với giám sát áp suất chính xác
• Khối lượng phun khí điều chỉnh cho các yêu cầu thử nghiệm khác nhau

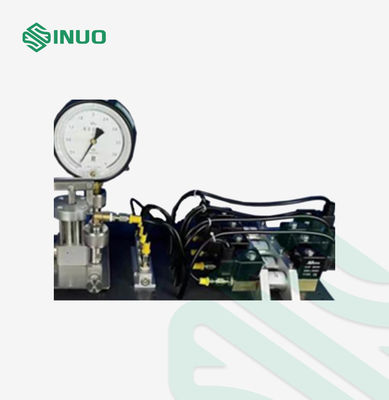

• Kiểm tra áp suất bằng máy đo áp suất cơ học chính xác cao
• Cấu trúc bàn nhỏ gọn phù hợp với môi trường phòng thí nghiệm
• Giải pháp đáng tin cậy cho kiểm tra an toàn thiết bị chạy bằng pin

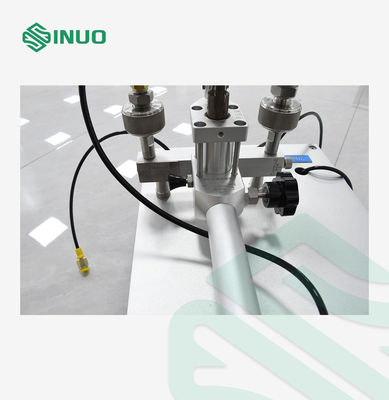

Các mẫu được áp suất bằng cách sử dụng một máy bơm thủ công cho đến khi áp suất ban đầu đạt 2070 kPa ± 10%. áp suất được theo dõi thông qua máy đo áp suất tích hợp,trong khi cơ chế động cơ piston điều khiển quá trình điều chỉnh áp suất.

Sau khi đạt được áp suất ban đầu được chỉ định, khối lượng không khí cần thiết được bơm qua lỗ Φ2,85 ± 0,05 mm theo yêu cầu tiêu chuẩn.Quá trình giảm áp suất sau đó được theo dõi, và áp suất bên trong phải giảm xuống dưới 70 kPa trong vòng 30 giây.

Đối với phiên bản thủ công, khối lượng không khí bơm được điều khiển bởi người vận hành theo yêu cầu thử nghiệm.

Phạm vi của mẫu thử, ứng dụng, nguyên tắc, cấu trúc và môi trường hoạt động
Mẫu thử nghiệm và giới hạn	Pin hoàn chỉnh sử dụng hóa học ion kim loại.
Mục đích thử nghiệm	Được sử dụng để đo sức đề kháng áp suất của vỏ của các thiết bị chạy bằng pin được trang bị pin hoàn chỉnh bằng hóa học ion kim loại.Các thử nghiệm kiểm tra xem các lồng có thể chịu được áp lực tạo ra bởi pin thông gió trong một điều kiện lỗi và đánh giá sức mạnh của lồng.

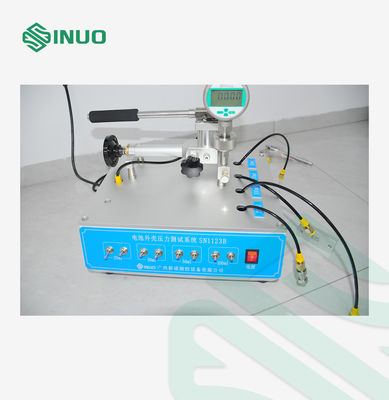

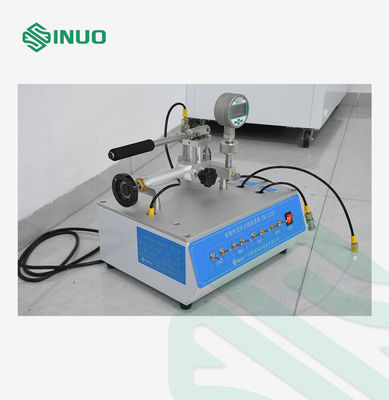

Cấu trúc thiết bị	Thiết bị sử dụng cấu trúc kiểu hộp với điều khiển bằng tay và hiển thị máy đo áp suất.Nó có tính năng vận hành đơn giản và ngoại hình nhỏ gọn, kết hợp các lợi thế của các sản phẩm tương tự trên toàn thế giới. Kích thước: khoảng 800 * 500 * 600 mm (W * H * D) Trọng lượng: khoảng 80 kg
Môi trường hoạt động	Nguồn cung cấp điện: AC 220V ± 10% / 50 60 Hz; Môi trường hoạt động: nhiệt độ hoạt động 0 ∼ 40 °C, độ ẩm 30% ∼ 90%;
Thông số kỹ thuật hiệu suất

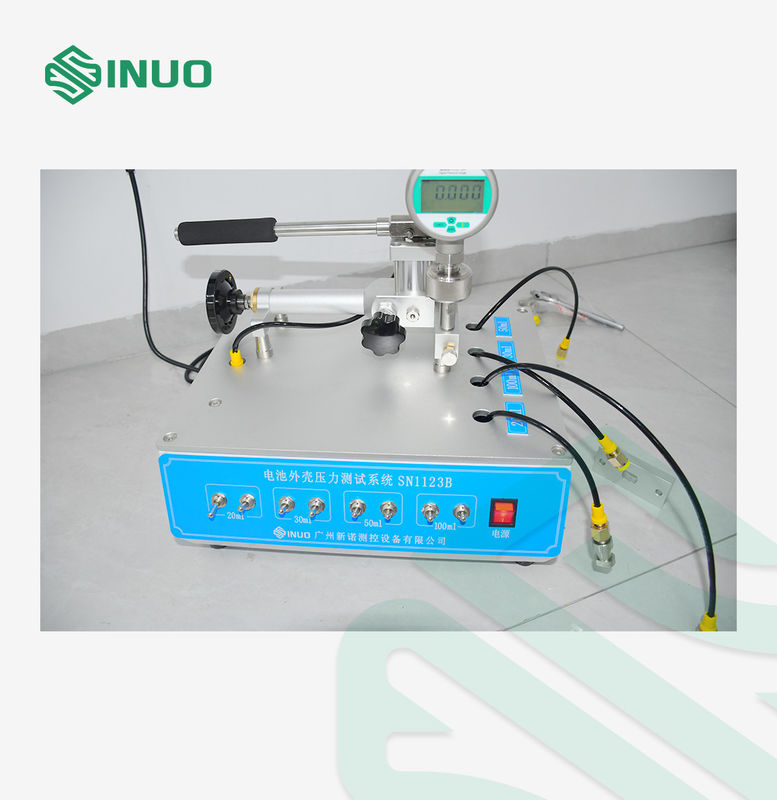

Mô hình	SN1123B
Trạm	Trạm duy nhất
Phương pháp điều khiển điện	Điều khiển bằng tay, vận hành nút và hiển thị máy đo áp suất
Phương pháp điều khiển	Hỗn hành áp suất bằng tay
Trung bình thử nghiệm	Khí
Áp suất thử nghiệm	0.01 ∙2.5 MPa; hiển thị trên máy đo áp suất
Thời gian thử nghiệm	Điều khiển bằng tay
Quá trình thử nghiệm	Lắp đặt/bỏ mẫu bằng tay và kiểm soát quy trình bằng tay
Bộ kết nối niêm phong	Cấu hình tiêu chuẩn: một bộ; đường kính lỗ: Φ2,85 ± 0,05 mm
Kích thước và trọng lượng thiết bị	L*W*H = 800*500*600mm, trọng lượng: khoảng 80 kg
Khối lượng phun không khí	20,30,50, 100ml
Môi trường hoạt động	Áp suất khí quyển: 80~106 kPa; nhiệt độ xung quanh: 5~40°C; độ ẩm tương đối: 20~80% RH. Thiết bị phải được lắp đặt trong môi trường không có rung động hoặc rung động mạnh.nhiễu điện từ, bụi, khí nổ và khí ăn mòn, với điều kiện thông gió và tiêu hao nhiệt tốt.

• Kiểm tra an toàn thiết bị chạy bằng pin lithium
• Kiểm tra độ bền cơ học của vỏ pin
• Kiểm tra tuân thủ IEC 63370 khoản 19.10
• Phát triển sản phẩm pin sạc
• Phòng thí nghiệm chứng nhận an toàn pin
• Các nhà sản xuất thiết bị gia dụng
• Các nhà sản xuất thiết bị chạy bằng pin
