| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN555C |
| MOQ: | 1 |
| Giá: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

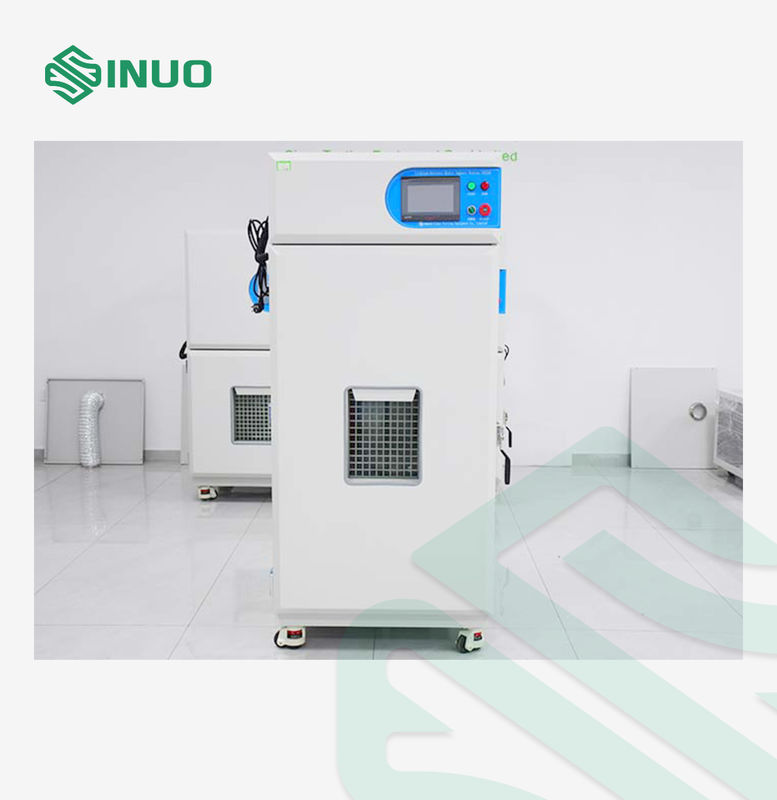

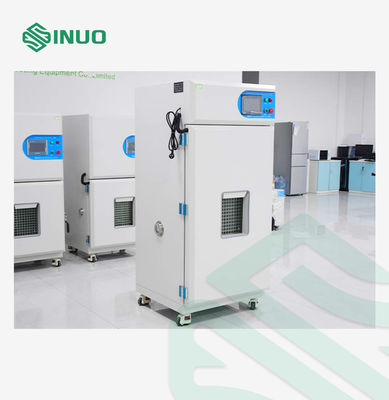

Máy thử nghiệm nổ pin pin IEC 62133 được thiết kế để đánh giá khả năng chống áp suất, sức mạnh nổ và hiệu suất niêm phong của pin lithium.
Nó chủ yếu được sử dụng cho các tế bào vỏ nhôm prismatic, tế bào túi, tấm nắp pin và cấu trúc niêm phong hàn để xác định áp suất nổ, hiệu suất rò rỉ và độ bền áp suất.
Hệ thống tích hợp thử nghiệm áp suất bùng nổ, phát hiện rò rỉ, và thử nghiệm giữ áp suất trong một nền tảng.và bảo vệ chống nổ, nó được áp dụng rộng rãi trong các nhà máy pin EV, phòng thí nghiệm R&D pin lithium và các trung tâm thử nghiệm của bên thứ ba.
Thiết bị tuân thủ các yêu cầu an toàn pin bao gồm IEC 62133, và hỗ trợ cấu hình đa kênh và áp suất cao tùy chỉnh.
| Parameter | Thông số kỹ thuật |
|---|---|
| Mô hình sản phẩm | SN555C; hỗ trợ các phiên bản đa kênh và áp suất cao tùy chỉnh |
| Các đối tượng thử nghiệm | Các tế bào pin vỏ nhôm vuông (18650/21700 / gói mềm tùy chỉnh), tấm nắp pin và các bộ sợi hàn |
| Số kênh | 1 kênh (tiêu chuẩn); thử nghiệm song song 3/5/8/10 kênh tùy chọn có sẵn |
| Phạm vi áp suất | 0.035 MPa3 MPa (tiêu chuẩn); phiên bản áp suất cao tùy chỉnh có sẵn: 5 MPa/10 MPa |
| Độ chính xác áp suất | ± 0,1% FS; độ phân giải: 0,1 kPa (0.0001 MPa) |
| Phương pháp điều chỉnh áp suất | Điều chỉnh áp suất servo điều khiển bằng điện (tiêu chuẩn) / điều chỉnh áp suất cơ học (tùy chọn) |
| Tốc độ tăng áp suất | 0.01 ∙ 0,5 MPa/s có thể điều chỉnh (thường là 0,03 MPa/s) |
| Phạm vi đồng hồ | 0999.9 s (0 = giữ liên tục), độ chính xác ±0.1 s |
| Thời gian giữ | Có thể điều chỉnh 0999.9 s (ví dụ: 20 s/60 s) |
| Chế độ kiểm tra | Mô tả |
|---|---|
| Thử nghiệm bùng nổ | Áp dụng tăng áp suất với tốc độ không đổi cho đến khi tế bào vỡ; ghi lại áp suất nổ, áp suất đỉnh và thời gian vỡ. |
| Xét nghiệm rò rỉ | Duy trì áp suất không đổi và theo dõi giảm áp suất để xác định tốc độ rò rỉ (Pass: ≤50 Pa/s). |
| Thử nghiệm giữ áp suất | Duy trì áp suất không đổi (ví dụ: 1,2 MPa) trong một thời gian xác định để xác minh khả năng chống áp suất lâu dài. |
| Parameter | Thông số kỹ thuật |
|---|---|
| Hệ thống điều khiển | Màn hình cảm ứng điều khiển công nghiệp 19 inch + PLC, hệ thống dựa trên Windows, hỗ trợ cả quy trình thủ công và tự động |
| Thu thập dữ liệu | Việc ghi lại thời gian thực của đường cong áp suất, thời gian, áp suất đỉnh bùng nổ và tỷ lệ rò rỉ; tỷ lệ lấy mẫu: 100 Hz |
| Xuất khẩu dữ liệu | Giao diện USB / mạng; hỗ trợ báo cáo Excel / CSV / PDF, khả năng truy xuất dữ liệu và tích hợp MES |
| Giao diện truyền thông | RS485/RJ45 (tiêu chuẩn), RS232 (tùy chọn); I/O: 6 đầu vào/6 đầu ra |
| Parameter | Thông số kỹ thuật |
|---|---|

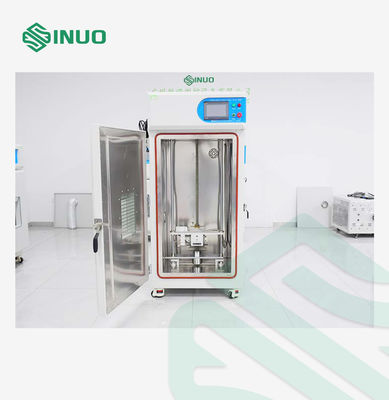

| Bảo vệ chống nổ | Cửa sổ quan sát kính chống đạn hoàn toàn kín, vòm chống nổ, van khử áp suất cao và báo khói |
| Vật liệu khung gầm | 1.5 mm thép valve lạnh với lớp phủ bột; nội thất được chế tạo từ 304 thép không gỉ ức chế ăn mòn và dễ làm sạch |

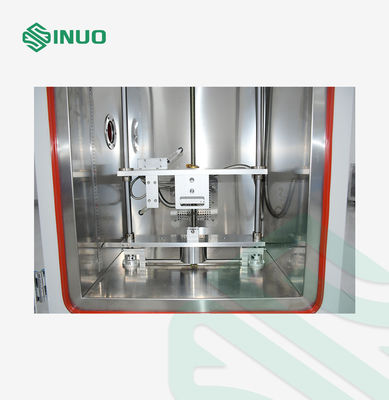

| Thiết bị | Thiết bị gắn pin phóng nhanh, tương thích với kích thước pin 100 ∼ 300 mm, với thiết kế định vị chống hư hại |
| Cung cấp điện | AC 220V ± 10%/50Hz, công suất định mức: 2kW; phạm vi điện áp đầu vào rộng: 110 ∼ 240V (có sẵn tùy chọn) |
| Kích thước/trọng lượng | W800 × D600 × H1200 mm; khoảng 250 kg (Mô hình tiêu chuẩn một kênh) |
| Cấu hình | Mô hình tiêu chuẩn (SN555B) | Mô hình đa kênh (3 ∼ 10 kênh) | Mô hình cao áp tùy chỉnh SN555C (510 MPa) |
|---|---|---|---|
| Số kênh | Kênh 1 | 3/5/8/10 Các kênh | Kênh 1 |
| Phạm vi áp suất | 0 ¢ 3MPa | 0 ¢ 3MPa | 0 ′5MPa/10MPa |
| Chế độ thử nghiệm | Bùng nổ + rò rỉ | Bùng nổ + rò rỉ | Bùng nổ + rò rỉ |
| Phương pháp kiểm soát | Bộ điều khiển công nghiệp màn hình cảm ứng + PLC | Bộ điều khiển công nghiệp màn hình cảm ứng + PLC | Bộ điều khiển công nghiệp màn hình cảm ứng + PLC |
| Bảo vệ an toàn | Phòng chống nổ + van cứu trợ | Phòng chống nổ + van cứu trợ | Phòng chống nổ tăng cường + van cứu trợ kép |
