| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4421 |
| MOQ: | 1 |
| giá bán: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

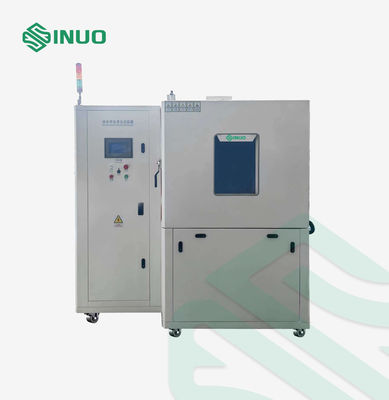

CácThiết bị thử nghiệm nước băng ô tôlà một hệ thống thử nghiệm môi trường chuyên dụng được thiết kế để đánh giá khả năng kháng củaCác thành phần của xe chống chấn động nhiệt do nước lạnh phun và điều kiện ngâm.
TheoCác yêu cầu của tiêu chuẩn ISO 16750-4:2010 Điều 5.4 và VW80000, hệ thống thử nghiệm này mô phỏng điều kiện lái xe mùa đông, nơi các bộ phận xe hơi nóng đột nhiên tiếp xúc với nước băng từ đường ướt.
Bằng cách lặp đi lặp lại áp dụng điều khiển nhiệt độ tiếp xúc và nước đá tác động, thiết bị giúp xác định các lỗi tiềm năng như:vết nứt vật liệu, hư hỏng niêm phong và các khiếm khuyết liên quan đến sự giãn nở nhiệttrong các thành phần điện và cơ khí ô tô.
Nó được sử dụng rộng rãi bởiCác nhà sản xuất ô tô, nhà cung cấp linh kiện xe điện, phòng thí nghiệm thử nghiệm xe và các viện nghiên cứuđể xác minh độ tin cậy và kiểm soát chất lượng.
Hệ thống tái tạo các điều kiện đường phố mùa đông khắc nghiệt bằng cách làm nóng mẫu thử nghiệm và áp dụng các thử nghiệm phun nước băng nhanh hoặc ngâm để đánh giá khả năng chống sốc nhiệt.
Hỗ trợ cả hai:
để đánh giá toàn diện các bộ phận ô tô.
Các hệ thống sưởi ấm và làm mát độc lập cung cấp điều khiển ổn định:
Hệ thống vòi phun được sản xuất theo các yêu cầu thử nghiệm ô tô với cấu trúc thép không gỉ SUS316, đảm bảo khả năng chống ăn mòn và độ tin cậy lâu dài.
Một bộ điều khiển màn hình cảm ứng màu 7 inch cho phép điều kiện thử nghiệm có thể lập trình, giám sát thời gian thực, ghi dữ liệu và hoạt động thử nghiệm tự động.
Thiết bị thử nghiệm phun nước đá VW80000 phù hợp để thử nghiệm:
| Ứng dụng | Mục đích kiểm tra |
|---|---|
| Các thành phần pin xe điện | Đánh giá độ tin cậy sốc nhiệt và niêm phong |
| Các bộ phận điện của ô tô | Xét nghiệm chống phun nước lạnh |
| Các thành phần của khoang động cơ | Mô phỏng điều kiện lái xe mùa đông |
| Các cảm biến và mô-đun điện tử | Kiểm tra độ bền môi trường |
| Hệ thống chiếu sáng xe | Phân tích mở rộng nhiệt và nứt |
| Các nhà cung cấp ô tô | Xác nhận sản phẩm và kiểm tra chất lượng |
DUT (thiết bị đang được thử nghiệm) trước tiên được làm nóng bên trong buồng nhiệt độ đến nhiệt độ được chỉ định.

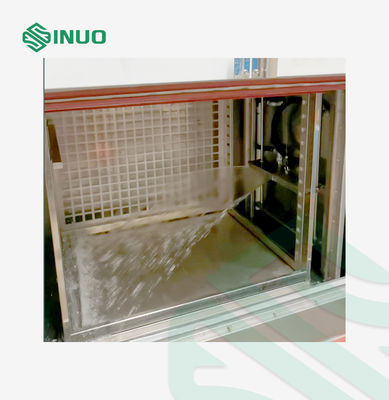

Sau khi đạt đến điều kiện cần thiết, nước đá được phun lên bề mặt thành phần trong một thời gian được kiểm soát.
Xét nghiệm giúp phát hiện:
DUT sưởi ấm được đắm trong một bể nước đá trong khi bật.
Độ sâu ngâm được kiểm soát ở khoảng76 ± 5 mm, cho phép đánh giá độ tin cậy chống nước và khả năng chống sốc nhiệt trong điều kiện khắc nghiệt.
| 1- Kích thước và cấm lấy mẫu | |
| Kích thước studio | 1000 × 1000 × 1000mm (W * D * H) |
| Kích thước bên ngoài (khoảng) | Khoảng 2000 × 1500 × 2100 ((mm) ((W*D*H) |
| Tiêu chuẩn thực thi |
M3499-1:2017 ISO 16750-4:2010 VW80000: 2009-10 v.v. |
| 2Các chỉ số kỹ thuật | |
| Phạm vi nhiệt độ | NT2khả năng hoạt động |
| Phản ứng nhiệt độ | ≤ 2°C |
| Độ đồng nhất nhiệt độ | ≤2°C (Trên là không tải) |
| Tỷ lệ nhiệt độ bên trong | Nhiệt độ phòng: +10°C~150°C≤45min |
| Nhiệt độ nước thử nghiệm | 0~+4°C |
| Tính đồng nhất nhiệt độ bể nước | ≤ ± 0,5°C |
| Tốc độ làm mát nhiệt độ nước | Nhiệt độ phòng2°C≤30 phút |
| Độ sâu ngâm | 76±5mm (Kiểm soát chiều cao của sự tràn của bể nước) |
| Số chu kỳ thử nghiệm | 0~100 lần, điều chỉnh |
| Trọng lượng giỏ | ≥50kg (Tăng tự động có thể điều khiển) |
| Số lượng giỏ | ≥ 500*500*500mm |
| Kích thước mẫu | ≤ 500 × 500 × 500mm |
| Mô hình vòi phun nước đá |
Các vòi phun và hệ thống hiệu chuẩn áp suất được sản xuất tuân thủ nghiêm ngặt các thông số kỹ thuật của GB/T28046.4-2011:5.4Hiển thị bên ngoài hộp có thể điều khiển dòng chảy vòi và các chức năng khác
|
| Sơ đồ phun nước |
|
| Nước đá phun vòi nước số lượng | 1 PC |
| Dòng lượng nước liên quan đến bề mặt | QA = 3 l/m2 s |
| Thời gian phun | 3s |
| Chu kỳ thử nghiệm | 0 ~ 100 lần, điều chỉnh |
| Khoảng cách giữa vòi phun và sản phẩm | 325±25mm |
| Chất lỏng thử | Nước phi ion hóa hoặc + 5% NaCl + 3% bụi tinh Arizona |
| Chất lỏng thử | Có thể tái chế |
| Khối chứa nước đá | Khoảng 80L |
| Thời gian chuyển đổi | ≤20s |
| Sức mạnh | 12KW |
| Chức năng làm sạch tự động | Sau khi hoàn thành thử nghiệm, đường ống và mẫu được tự động làm sạch |
| Các yêu cầu khác | Hệ thống thoát nước độc lập, hệ thống bảo vệ tự động để nâng và hạ giỏ và công nghệ chống tắc nghẽn cho vòi phun |
| 3Đặc điểm cấu trúc | |
| Vật liệu hộp |

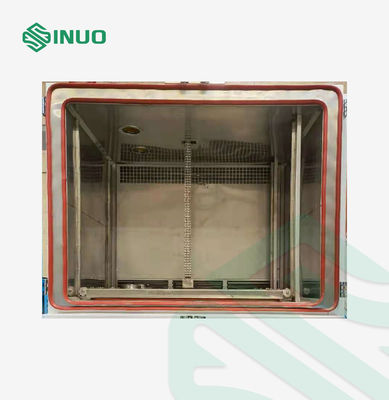

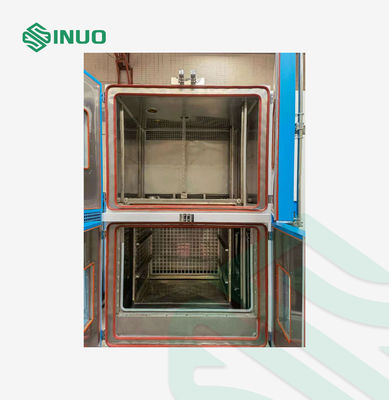

Thiết bị này áp dụng một cấu trúc hàn tích hợp. A. Vật liệu hộp bên ngoài: tấm thép với phun nhựa B. Bể bên trong: SUS316 thép không gỉ được sử dụng cho toàn bộ hộp bên trong và bên trong cửa |
| Cửa hộp |
Cấu trúc cửa duy nhất; cửa có cửa sổ quan sát và các dải niêm phong chống nhiệt độ cao (dải niêm phong hai lớp) để đảm bảo rằng nước thử và nhiệt độ không rò rỉ. Thủy tinh bằng chân không nhiều lớp, có đèn trong hộp, và cửa sổ quan sát không phản xạ ánh sáng. |
| Khép kín | Lấp đầy bọt polyurethane + sợi thủy tinh để đảm bảo hiệu suất cách nhiệt, dày khoảng 100mm |
| Chỗ thử nghiệm | đường kính 100mm với nút silicone |
| Hệ thống tuần hoàn | Máy thông gió lưu thông, động cơ thép không gỉ; |
| Hệ thống sưởi ấm |
Máy sưởi: Máy sưởi điện Nichrome Chế độ điều khiển: điều chế chiều rộng xung không tiếp xúc cùng thời gian, SSR (đối chiếu trạng thái rắn)
|
| Nước thử nghiệm | Sử dụng hệ thống làm mát nước lưu thông, không có cuộn và khuấy động bên trong và bên ngoài bể nước |
| Bể lưu trữ nước | SUS316 bể nước thép không gỉ |
| Cấu trúc bể nước | Cỗ chứa nước tích hợp được tích hợp với hộp bên trong thử nghiệm, đáy nghiêng, dễ làm sạch, và bên trong cỗ chứa nước sạch sẽ và không có vật cản như cuộn dây. |
| Kiểm soát mực nước trong bể ngâm | Ngâm nước và phun là cùng một bể nước, và màn hình cảm ứng có thể thiết lập các mức nước khác nhau để giảm chất lỏng thử nghiệm |
| Thiết kế không đóng băng | Không có hiện tượng đóng băng khi thử bằng nước máy hoặc nước tinh khiết |
| Nạp lại bể nước | Máy nổi cơ khí DN25 |
| Thủy thoát bể, tràn | van bóng Φ32mmPVC, ống Φ32mmPVC |
| Bảng điều khiển | Bộ điều khiển, nút hoạt động |
| Hệ thống làm mát |
Sử dụng Tecumseh Pháp hoặc máy nén Máy ngưng tụ: Máy ngưng tụ có vây được sử dụng để cung cấp một nơi để làm mát và chất làm lạnh để cung cấp trao đổi lạnh và nhiệt cho hệ thống làm lạnh Máy trao đổi nhiệt: Máy trao đổi nhiệt hợp kim titan (không được phép trao đổi nhiệt từ vật liệu dễ bị rỉ sét) Thiết bị throttling: van mở rộng và ống capillary được sử dụng để kết hợp và điều khiển, như thiết bị throttling của thiết bị này,để trạng thái của chất làm lạnh có thể được thay đổi sau khi đi qua thiết bị này |
| Hệ thống lọc | Đường ống nước được trang bị bộ lọc dễ làm sạch để giảm tạp chất. |
| Máy quay động |
Người chơi: 4 Chỗ hỗ trợ chân: 4 chỗ hỗ trợ chân cố định |
| Hệ thống điều khiển |
Thermostat: điều khiển màn hình cảm ứng màu 7 inch Chế độ hoạt động: Các điều kiện thử nghiệm có thể được lập trình tùy ý trong phạm vi khả năng thử nghiệm Độ chính xác điều khiển: 0,1°C Chế độ điều khiển: điều khiển tự động PID Đo nhiệt độ: kháng platinum PT100 |
| Máy điều khiển |
Bộ điều khiển màn hình cảm ứng màu 7 "thật: Màn hình cảm ứng có thể điều khiển nhiệt độ trong hộp, nhiệt độ của bể nước, tốc độ dòng chảy, bơm nước và thời gian thử nghiệm, v.v.;tốc độ lưu lượng và nhiệt độ được hiển thị trực tiếp trên màn hình cảm ứng, và các dòng điện và nhiệt độ không đổi tự động được sử dụng. |
| Phương pháp thiết lập | Menu tiếng Anh, đầu vào màn hình cảm ứng |
| Chế độ hoạt động | Hoạt động định kỳ, hoạt động liên tục |
| Cài đặt chương trình | Tên chương trình thử nghiệm và các tham số chương trình có thể được tùy chỉnh, và việc lưu trữ và nhập chương trình được hỗ trợ. |
| Chức năng hiển thị | Thời gian thực năng cập nhật dữ liệu lấy mẫu và thiết lập tham số, chức năng cập nhật đường cong thời gian thực. Có thể hiển thị áp suất, dòng chảy, nhiệt độ, thời gian thử nghiệm, vv |
| Thời gian thử nghiệm | 0-999min (điều khiển màn hình cảm ứng), có các tùy chọn thời gian tiêu chuẩn tương ứng cho các yêu cầu chống nước khác nhau. |
| Tần số thử nghiệm | 1-999 lần (điều khiển màn hình cảm ứng) |
| Chức năng báo động | Tự động tắt báo động, xem và xuất hồ sơ báo động, cài đặt báo động và các chức năng phân tích lỗi |
| Chức năng ghi lại | Thời gian lấy mẫu là 10 giây, và đường cong và dữ liệu thử nghiệm trong vòng ba tháng có thể được ghi lại.Nó có thể được xuất bằng USB2.0, in và ghi lại trên máy tính, và báo cáo dữ liệu có thể được tạo ra. |
| 4. Hệ thống an ninh | |
| Ngừng khẩn cấp | Thiết bị được trang bị một chuông báo động lỗi, và một nút dừng khẩn cấp được đặt trên bảng điều khiển. |
| Hệ thống làm mát | Tốc độ quá nóng của máy nén; quá tải của máy nén; quá áp của máy nén; quá nóng của quạt ngưng tụ |
| Hộp thử nghiệm | Nhiệt độ quá cao có thể điều chỉnh; bộ bảo hiểm nhiệt độ không gian thử nghiệm; nhiệt độ quá cao giới hạn kênh điều hòa không khí; quá nóng động cơ quạt |
| Các loại khác |
Dòng pha điện chính và bảo vệ mất pha; bảo vệ rò rỉ; bảo vệ quá tải và mạch ngắn Chuyển mạch nguồn chính có chức năng bảo vệ rò rỉ; Được trang bị thiết bị bảo vệ an toàn đường thủy; báo động thiếu nước. |
| 5Điều kiện sử dụng (người sử dụng đảm bảo rằng các điều kiện sau đây được đáp ứng) | |
| Địa điểm lắp đặt |
Đất bằng phẳng và thông gió tốt; Không có rung động mạnh xung quanh thiết bị; Không có trường điện từ mạnh xung quanh thiết bị; Không có chất dễ cháy, nổ, ăn mòn và bụi xung quanh thiết bị; Không gian thích hợp cho việc sử dụng và bảo trì được dành riêng xung quanh thiết bị, xem hướng dẫn sử dụng chi tiết |
| Điều kiện môi trường |
Nhiệt độ: 5°C-35°C Độ ẩm tương đối: ≤85% Áp suất không khí: 86kPa106kPa |
| Điều kiện cung cấp điện |
AC380V ba pha năm dây Phạm vi biến động điện áp cho phép: AC (380 ± 38) V |
| Năng lượng pin Điện lượng tối đa |
Phạm vi dao động tần số cho phép: (50±0,5) Hz Chống nối đất của dây bảo vệ nối đất nhỏ hơn 4Ω Người sử dụng được yêu cầu cấu hình công tắc không khí hoặc nguồn điện của công suất tương ứng cho thiết bị tại vị trí lắp đặt và Và công tắc này phải được sử dụng độc lập cho thiết bị này |
| Ưu điểm | Lợi ích |
|---|---|
| Phù hợp tiêu chuẩn ISO & VW | Đáp ứng các yêu cầu thử nghiệm ô tô toàn cầu |
| Mô phỏng tình trạng đường thực tế | Tái tạo môi trường tác động nước lạnh mùa đông |
| Khả năng kiểm tra hai lần | Hỗ trợ thử nghiệm sốc nhiệt phun và ngâm |
| Thiết kế đáng tin cậy cao | Phòng SUS316 và các thành phần chống ăn mòn |
| Hoạt động thông minh | Kiểm tra tự động với ghi lại dữ liệu |
