| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN4423 |
| MOQ: | 1 |
| Giá: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

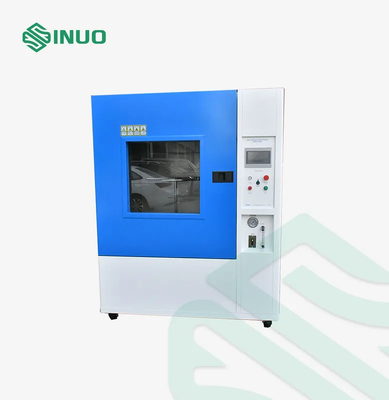

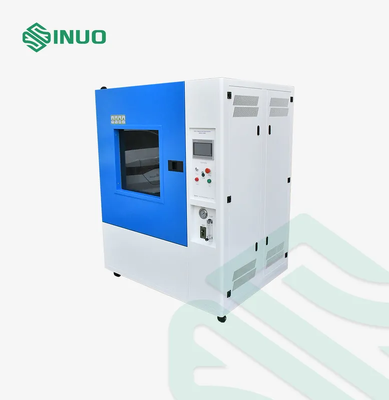

Thiết bị thử nghiệm chống nhỏ giọt DO-160G cho máy bay dân dụng được thiết kế để kiểm tra độ chống thấm của thiết bị trên không và thiết bị điện tử máy bay tiếp xúc với nước rơi hoặc nhỏ giọt trong quá trình vận hành máy bay.
Hệ thống mô phỏng một môi trường nước nhỏ giọt được kiểm soát trên mẫu thử nghiệm và giúp đánh giá liệu vỏ và thiết bị có thể duy trì hiệu suất cần thiết sau khi tiếp xúc với nước hay không.
Thử nghiệm được thiết kế để xác minh liệu thiết bị điện tử máy bay loại W có thể duy trì hiệu suất thích hợp khi tiếp xúc với môi trường nước nhỏ giọt hay không.Nó đánh giá hiệu suất bảo vệ của vỏ sản phẩm chống nhỏ giọt nước.
Thiết bị điều khiển dòng chảy cung cấp nước để đạt được tốc độ nhỏ giọt cần thiết là 140 L/m2/h.Nó tạo ra một dòng chảy nước đồng đều trên toàn bộ bề mặt của vỏ mẫu thử để mô phỏng môi trường nhỏ giọt được chỉ định.
Hệ thống điều khiển dòng chảy cung cấp nước để duy trì tốc độ nhỏ giọt 140 L/m2/h và đảm bảo phân phối nước đồng đều trên toàn bộ bề mặt của khung lấy mẫu.
AC 220 V ±5%, 50 Hz
Thiết bị phải được lắp đặt và vận hành trong các điều kiện sau:
| Điểm | Yêu cầu |
|---|---|
| Nhiệt độ xung quanh | 15°35C |
| Độ ẩm tương đối | 25~75% RH |
| Áp suất khí quyển | 86106 kPa (8601060 mbar) |
| Cài đặt | Đường phẳng với ánh sáng thích hợp |
| An toàn điện | Chuyển mạch hoặc ổ cắm rò rỉ chống nước |
| Nước và thoát nước | Thiết bị tiếp nhận và thoát nước tốt |
Sử dụng nước sạch hoặc nước máy không có tạp chất. Thiết bị được trang bị thiết bị làm sạch và lọc nước để giúp đảm bảo chất lượng nước phù hợp cho thử nghiệm nhỏ giọt.
| Kiểm soát và vận hành | Hệ thống điều khiển thông minh PLC và màn hình cảm ứng |

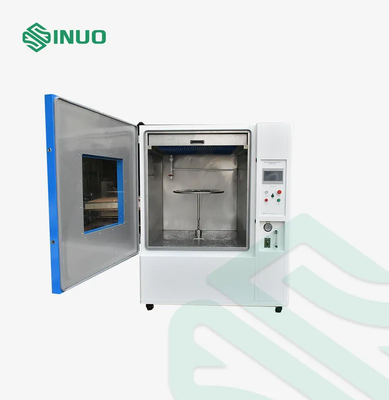

| Kích thước bên trong và bên ngoài hộp | Hộp bên trong WDH = 1000 × 1000 mm × 1000 mm, hộp bên ngoài WDH = 1280 × 2050 mm × 2150 mm |
| Khu vực thử nghiệm nhỏ giọt | WD=800×800mm, các kích thước khác có thể được tùy chỉnh |
| Độ cao nhỏ giọt | Khoảng cách giữa kim và mẫu là 0-500mm, bằng cách điều chỉnh chiều cao máy quay hoặc nâng mẫu |
| Tốc độ nhỏ giọt (dòng chảy nước) | 140L/m2/h, điều chỉnh tự động, tham chiếu đến hình A tiêu chuẩn, thiết bị sử dụng máy đo lưu lượng điện tử để điều khiển lượng nước được bơm vào bể nước,để lượng nước của kim đáp ứng các yêu cầu tiêu chuẩn |
| Sơ đồ |
|

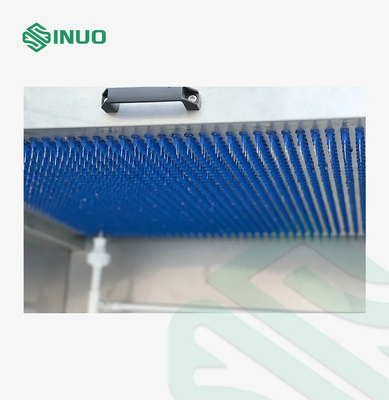

| Chiều nhỏ giọt đĩa đường kính lỗ chân | 0.33mm±0.01mm |
| Khoảng cách lỗ nhỏ giọt | 25mm × 25mm, sắp xếp ma trận |
| Giám sát nhiệt độ chất lỏng, giám sát nhiệt độ môi trường xung quanh, | Thiết bị được trang bị nhiệt điều hòa, có thể làm nóng mẫu.Các thông số nhiệt độ được giới hạn theo JJF1101Đảm bảo nhiệt độ đồng nhất trong buồng thí nghiệm. |
| Vị trí hộp nhỏ giọt | Nằm ở trên cùng của hộp bên trong, vị trí cố định. |
| Thời gian thử nghiệm | 0-99.9min, có thể được đặt trước. |
| Vật liệu hộp | Hộp bên trong được làm bằng thép không gỉ SUS304. |
| Hệ thống lưu thông nước | Cổng nước có thiết bị lọc làm sạch, và nước nhỏ giọt thử nghiệm được tự động thu thập vào bể nước thông qua khung và có thể tái chế. |
| Bảo vệ an toàn | Bảo vệ trình tự pha, bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ bất thường |
