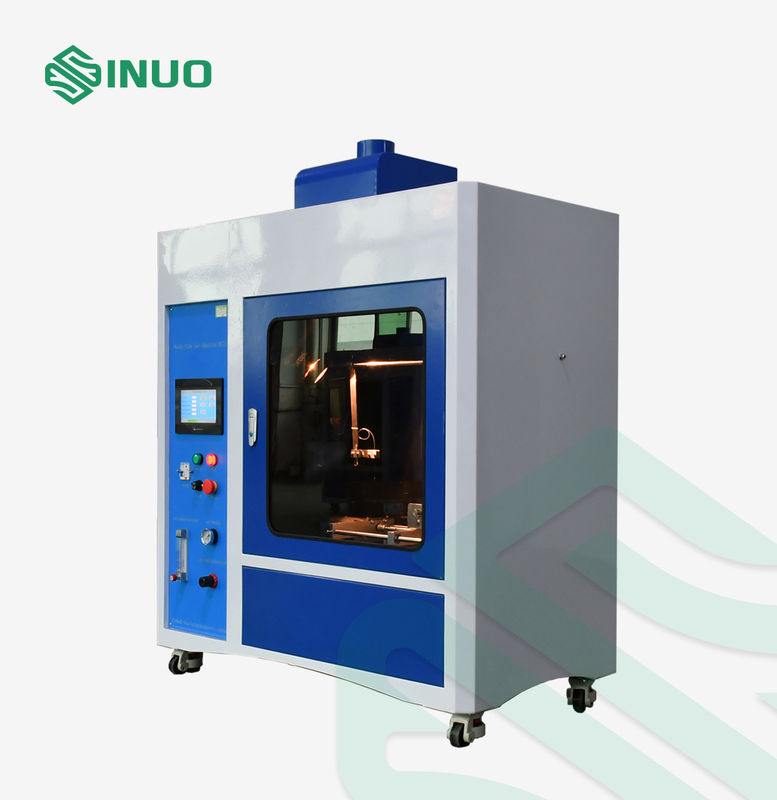

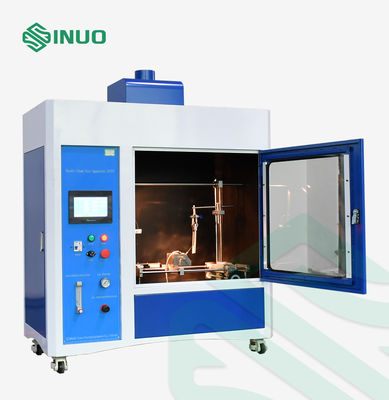

IEC 60695-11-5 Thử nghiệm ngọn lửa kim với điều khiển PLC và màn hình cảm ứng

Thiết bị thử nghiệm lửa kim được thiết kế để đánh giá nguy cơ cháy của các sản phẩm điện và điện tử, linh kiện, vật liệu cách điện và vật liệu dễ cháy rắn trong điều kiện lỗi.

Thiết bị áp dụng ngọn lửa kim được kiểm soát lên mẫu thử ở một góc quy định và đánh giá xem vật liệu có bắt lửa hay không, cũng như thời gian cháy và hành vi cháy sau khi tiếp xúc.

Thiết bị được thiết kế theo tiêu chuẩn IEC 60695-11-5 và phù hợp cho thử nghiệm lửa kim trong các điều kiện thử nghiệm quy định.

Với điều khiển PLC và màn hình màu cảm ứng 7 inch, SN773 cung cấp hoạt động thử nghiệm tự động và giám sát thông số thuận tiện cho các ứng dụng phòng thí nghiệm và kiểm soát chất lượng.

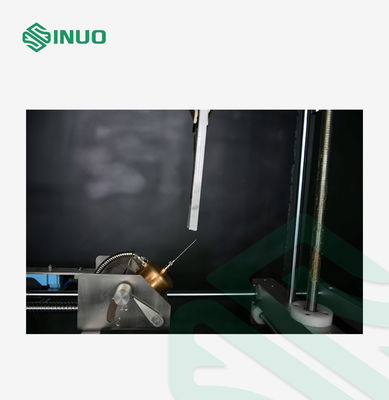

Thử nghiệm sử dụng đầu đốt hình kim được cung cấp bằng khí butan. Đầu đốt được đặt ở45°so với mẫu thử trong quá trình thử nghiệm.

Một ngọn lửa quy định được áp dụng cho mẫu trong thời gian cần thiết. Nguy cơ cháy được đánh giá dựa trên các yếu tố bao gồm:

• Mẫu thử có bắt lửa hay không
• Sự cháy có tiếp tục sau khi áp dụng ngọn lửa hay không
• Thời gian cháy
• Sự lan truyền ngọn lửa hoặc hành vi cháy

Thử nghiệm giúp đánh giá khả năng chống bắt lửa của vật liệu và linh kiện do ngọn lửa nhỏ bên ngoài gây ra trong điều kiện bất thường hoặc lỗi.

Hệ thống điều khiển PLC tự động hóa trình tự thử nghiệm và cải thiện khả năng lặp lại của thử nghiệm.

Giao diện màn hình cảm ứng thân thiện với người dùng cho phép người vận hành thiết lập và giám sát các thông số thử nghiệm một cách thuận tiện.

Chiều cao ngọn lửa có thể điều chỉnh đến 12 ± 1 mm và có thể được kiểm tra bằng thước đo chiều cao ngọn lửa đi kèm.

Bộ hẹn giờ tích hợp hỗ trợ đo lường chính xác thời gian bắt lửa và cháy.

Quy trình thử nghiệm tích hợp hệ thống luồng không khí độc lập để giúp duy trì các điều kiện thử nghiệm cần thiết.

Thông số/mô hình	SN773
Điện áp làm việc	AC 220V/50Hz
Điều khiển	PLC
Hiển thị	Màn hình cảm ứng màu 7 inch
Thiết bị định thời	9999X0.1S
Thiết bị đốt	Đường kính lỗ trong φ0.5mm ± 0.1mm, Đường kính ngoài ≤φ0.9mm, Chiều dài ≥ 35mm, thép không gỉ
Góc đốt	nghiêng 45° (thử nghiệm) hoặc thẳng đứng (khi điều chỉnh chiều cao ngọn lửa)
Chiều cao ngọn lửa	12±1mm có thể điều chỉnh (với thước đo chiều cao ngọn lửa)
Loại khí	95% butan (có thể sử dụng khí bật lửa đóng chai)
Phạm vi thử nghiệm nhiệt độ	0~1000°C
Yêu cầu làm nóng ngọn lửa	Từ 100°C đến 700°C, thời gian đạt giá trị tiêu chuẩn trong vòng 23.5S±1S
Cặp nhiệt điện nhiệt độ	Cặp nhiệt điện K dây niken-crom/niken-nhôm bọc φ0.5

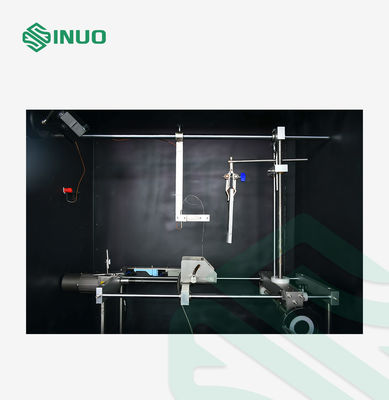

Buồng làm việc	0.5 mét khối, vỏ thép không gỉ, nền đen
Quy trình thử nghiệm	Điều khiển tự động quy trình thử nghiệm, luồng không khí độc lập
Điều chỉnh kích thước thể tích	Điều chỉnh lưu lượng kế
Phụ kiện	Một tấm ván thông trắng *1 Giấy ăn *5 Thước đo chiều cao ngọn lửa theo hình A.3 *1 Một bộ điều khiển từ xa *1: Một ống thoát khí bằng lá nhôm *1
Kích thước & trọng lượng thiết bị	1100mm* 550mm* 1100mm, 120KGS
Tuân thủ tiêu chuẩn	IEC 60695-11-5, v.v.
