IEC 60529 IPX5 IPX6 Thiết bị thử nghiệm phun nước áp suất cao

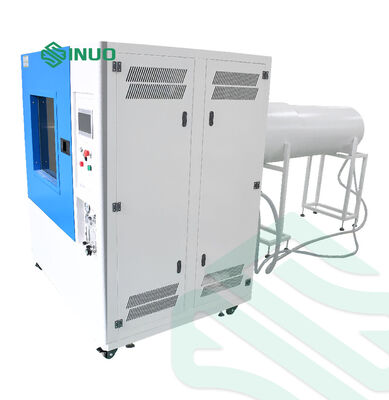

Buồng kiểm tra chống thấm nước IPX5 IPX6 được thiết kế cho kiểm tra bảo vệ xâm nhập IEC 60529 và kiểm tra cấp độ IP. Buồng có các vòi phun tia nước chuyên dụng, lưu lượng và áp suất có thể điều chỉnh, bàn xoay động cơ và tuần hoàn nước liên tục để kiểm tra đáng tin cậy và có thể lặp lại.
Phù hợp cho các sản phẩm điện, điện tử, chiếu sáng và ô tô, buồng hỗ trợ kiểm tra chống thấm nước cho phát triển sản phẩm, kiểm tra chất lượng và xác minh tuân thủ.

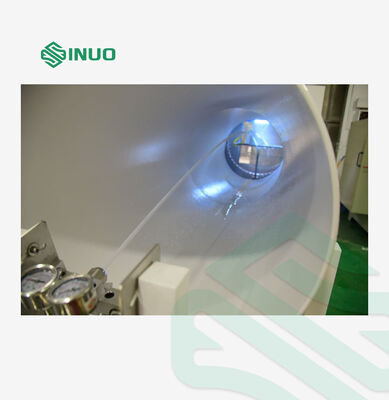

Được trang bị hai vòi phun tia nước bằng thép không gỉ chuyên dụng:

• IPX5: Vòi phun Ø6.3 mm
• IPX6: Vòi phun Ø12.5 mm

Hệ thống hỗ trợ hai cấp độ kiểm tra tia nước áp lực cao trong một buồng kiểm tra.

Hệ thống phun nước tích hợp đồng hồ đo lưu lượng kỹ thuật số và đồng hồ đo áp suất để theo dõi và điều chỉnh các điều kiện kiểm tra.

Nước thu thập ở đáy buồng được trả về bể chứa và tuần hoàn liên tục, làm cho hệ thống phù hợp với kiểm tra chống thấm nước lặp đi lặp lại.

Bàn xoay đường kính 1600 mm quay với tốc độ có thể điều chỉnh từ 1-7 vòng/phút, giúp phơi bày các bề mặt khác nhau của mẫu thử với tia nước.

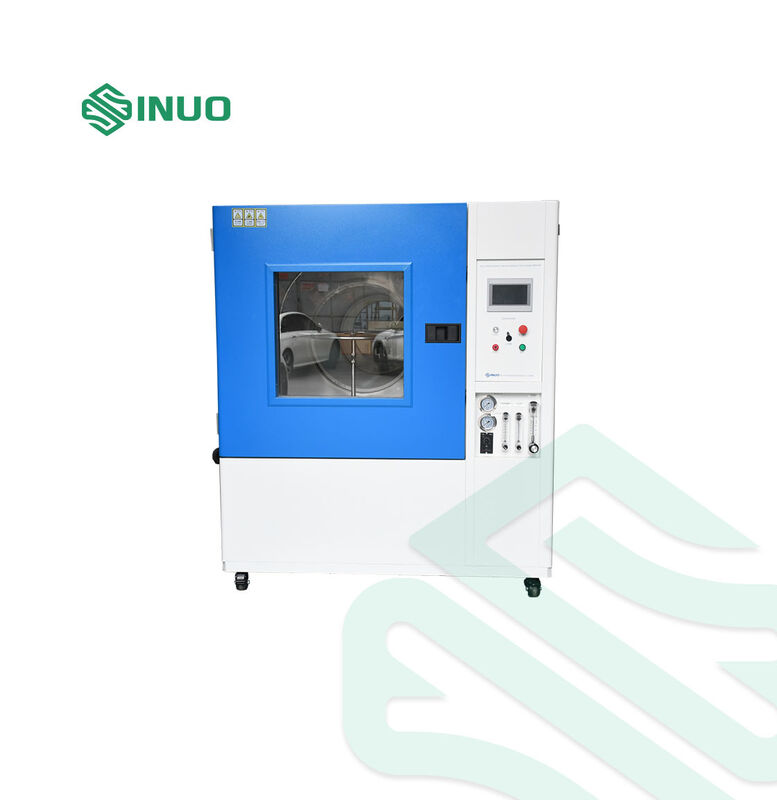

Bộ điều khiển màn hình cảm ứng LCD cho phép người vận hành cài đặt thời gian kiểm tra và điều khiển quy trình kiểm tra một cách thuận tiện.

Buồng và đường ống phun được chế tạo từ thép không gỉ SUS304 để có độ bền và khả năng chống tiếp xúc với nước liên tục.

Hệ thống hoạt động thông qua hệ thống tuần hoàn nước áp lực cao vòng kín.
Nước được lưu trữ trong bể ở đáy buồng. Trong quá trình kiểm tra, bơm hút nước từ bể và tăng áp suất trước khi đưa qua đường ống phun bằng thép không gỉ.

Đối với kiểm tra IPX5 và IPX6, vòi phun tương ứng sẽ hướng nước về phía mẫu thử. Mẫu thử được đặt trên bàn xoay động cơ, trong khi bàn xoay quay ở tốc độ cài đặt trước.

Tốc độ dòng nước và áp suất phun được theo dõi trong quá trình kiểm tra, và nước được thu thập và trả về bể để tuần hoàn liên tục.
Cấu hình này giúp cung cấp các điều kiện ổn định và có thể lặp lại cho kiểm tra chống thấm nước IP và đánh giá bảo vệ xâm nhập.

Kích thước buồng trong	2000*2000*1000mm(R*S*C)
Kích thước buồng ngoài	Khoảng 4800*2060*1800mm(R*S*C)
Kích thước mẫu
Đường kính bàn xoay	1600 mm
Tải trọng bàn xoay	10 kg
Số lượng vòi phun	2; 1 cho IPX5 và 1 cho IPX6
Bề mặt tiếp xúc với nước	Mặt bên của sản phẩm
Khoảng cách vòi phun đến mẫu	2500*3000mm
Đường kính lỗ vòi phun	IPX5:φ6.3 mm IPX6:φ12.5 mm
Lưu lượng nước	IPX5:12.5±0.625(L/phút) IPX6:100±5(L/phút)
Đường kính ống	Ống áp lực cao 1/4 inch và 1 inch, mỗi loại 1 cái
Áp suất phun nước	30–200 kPa, có thể điều chỉnh theo lưu lượng
Tốc độ bàn xoay	1–7 vòng/phút
Thời gian phun	3, 10, 30, 9999 phút, có thể điều chỉnh
Thời gian vận hành	1–9999 phút, có thể điều chỉnh
Hệ thống tuần hoàn nước	Tuần hoàn nước liên tục
Đồng hồ đo áp suất	Hiển thị áp suất phun nước
Hệ thống điều khiển	Hệ thống điều khiển màn hình cảm ứng tự phát triển (Teelong)
Hệ thống phun	Bơm nước, đồng hồ đo áp suất và giá đỡ ống phun cố định
Chất liệu ống phun	Thép không gỉ
Chất liệu buồng	Thép không gỉ SUS304
