IEC60086-4 Điều 6.5 Máy kiểm tra mạch ngắn bên ngoài có nhiệt độ điều khiển

Thiết bị kiểm tra ngắn mạch ngoài có kiểm soát nhiệt độ theo IEC60086-4 Phụ lục B, Mục 6.5

Tổng quan sản phẩm:

Thiết bị kiểm tra ngắn mạch ngoài có kiểm soát nhiệt độ được thiết kế để kiểm tra an toàn pin lithium, kiểm tra lạm dụng cell pin và kiểm tra ngắn mạch ngoài.

Với dòng tải tối đa 1000A, điện trở tích hợp 20mΩ và thời gian phản hồi DC ≤5μs, hệ thống cung cấp môi trường kiểm tra ngắn mạch dòng điện cao được kiểm soát và có thể lặp lại.

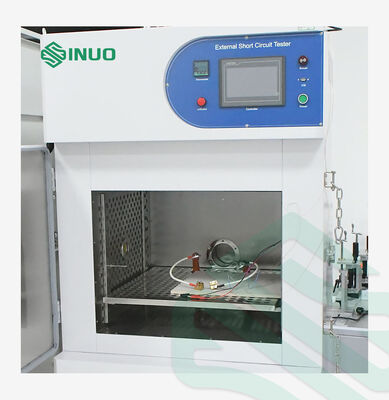

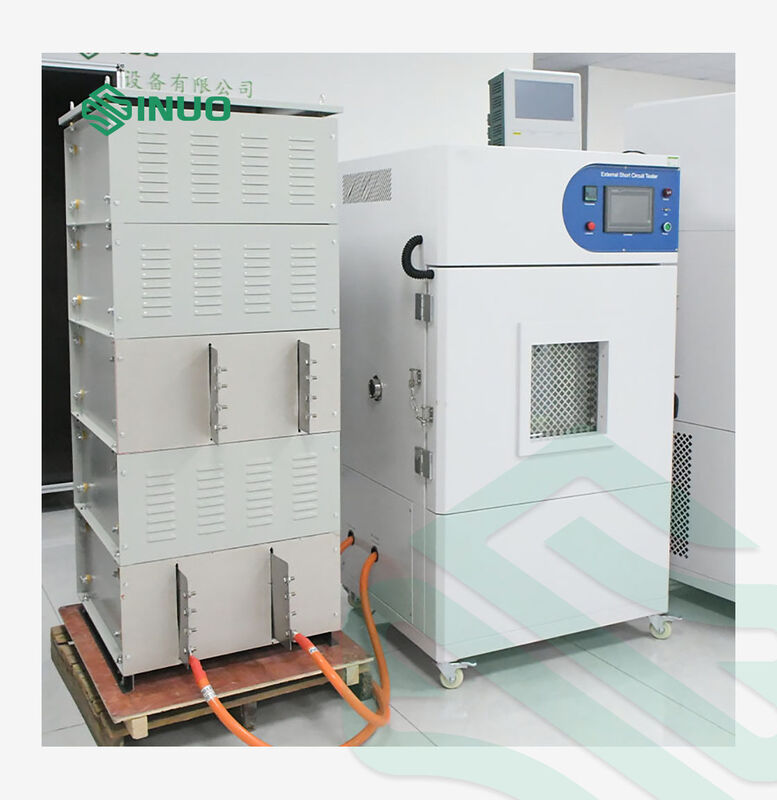

Buồng kiểm soát nhiệt độ tích hợp, giám sát nhiệt độ bề mặt pin, điều khiển PLC tự động, hệ thống hút khói và bảo vệ chống nổ giúp thiết bị phù hợp cho các phòng thí nghiệm R&D pin, phòng thí nghiệm kiểm tra an toàn và các ứng dụng kiểm soát chất lượng.

Các tiêu chuẩn áp dụng:

Thiết bị tuân thủ tiêu chuẩn UN38.3 mục 4.5 Thử nghiệm T.5, UL 1642, IEC 62619:2017 mục 7.2.1, IEC62133-1:2017 mục 7.3.2, IEC62133-2:2017 mục 7.3.1 và 7.3.2, IEC62133:2014 mục 7.3.2, 8.3.1, 8.3.2, IEC60086-4 mục 6.5.1, IEC60086-4 mục 6.5.8 6.5.9, v.v.

Các tính năng chính

• Dòng tải tối đa 1000A cho kiểm tra ngắn mạch pin dòng điện cao
• Thời gian phản hồi DC ≤5μs cho phản ứng ngắn mạch nhanh
• Điện trở tích hợp 20mΩ cho kiểm tra ngắn mạch ngoài được kiểm soát
• Phạm vi nhiệt độ: RT+10°C đến 100°C
• Giám sát nhiệt độ bề mặt pin 2 kênh, phạm vi -20 đến 800°C
• Điều khiển PLC + màn hình cảm ứng cho hoạt động kiểm tra tự động
• Thu thập dòng điện DC 0-1000A với độ chính xác ±0.5% F.S.
• Hệ thống hút khói, giảm áp và bảo vệ an toàn chống nổ tích hợp

Hiệu suất cơ bản:

1. Vận hành và điều khiển đơn giản: giao diện người-máy màn hình cảm ứng, điều khiển chỉnh sửa bằng cảm ứng; pin được đặt trên giá của bộ điều nhiệt. Đóng cửa và nhấn nút kiểm tra trên màn hình cảm ứng để hoàn thành kiểm tra tự động.
2. An toàn và chống nổ: Hộp bên trong và bên ngoài đã được gia cố thiết kế.
3. Thiết kế thẩm mỹ tổng thể: ngoại hình đẹp và trang nhã.
4. Thuận tiện di chuyển vào vị trí: Đáy thiết bị được thiết kế với bánh xe đa năng và chân cân bằng để thuận tiện cho việc di chuyển và cố định thiết bị.

Yêu cầu và các bước kiểm tra:

1. Sau khi thiết bị được đưa vào phòng thí nghiệm, điều chỉnh khoảng cách phía trước, phía sau, bên trái và bên phải của thiết bị, điều chỉnh chân cân bằng để làm cho đế phẳng, và cố định cốc chân đế.
2. Kết nối dây nguồn với thiết bị và kiểm tra máy. Chỉ khi không có vấn đề gì thì mới có thể tiến hành kiểm tra sản phẩm.

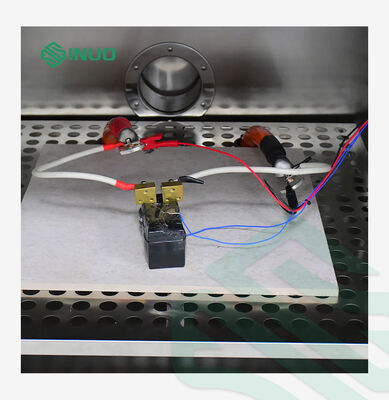

3. Thiết lập các thông số kiểm tra, đặt pin lên giá của hộp kiểm tra bên trong, đóng cửa và bắt đầu kiểm tra.
4. Trong quá trình kiểm tra, cửa không được mở tùy tiện cho đến khi kiểm tra hoàn thành. Sau khi hết thời gian quan sát, cửa có thể được mở để kiểm tra pin.

Thông số kỹ thuật:
