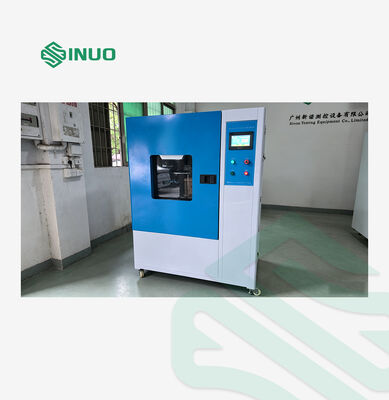

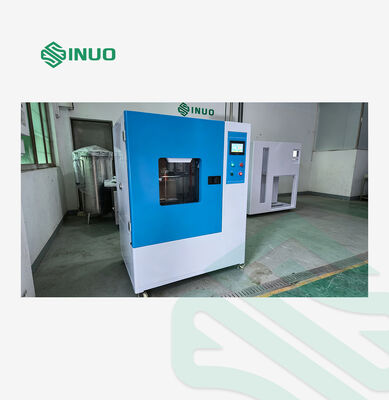

Buồng thử nghiệm nhỏ giọt dọc IEC 60529 IPX1-2 cho linh kiện điện tử & ô tô

Thông số kỹ thuật

Thông số cấu trúc

Kích thước tấm nhỏ giọt

Khoảng L600 × W600 mm

Kích thước buồng bên trong

Khoảng L800 × D800 × H1000 mm

Kích thước bên ngoài tổng thể

Khoảng L1250 × D1020 × H1750 mm

Đường kính lỗ nhỏ giọt

Ø0.4 mm

Khoảng cách giữa các lỗ nhỏ giọt

20 × 20 mm

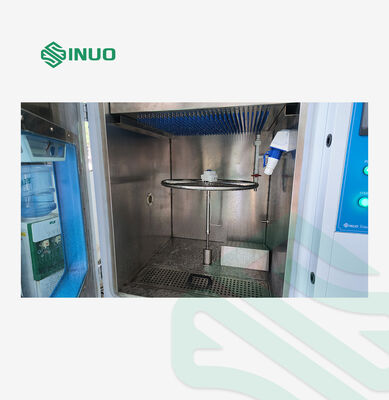

Đường kính bàn xoay

Ø600 mm

Thông số chức năng

Lượng mưa

IPX1: 1±0.5 mm/phút
IPX2: 3±0.5 mm/phút

Chế độ điều chỉnh lưu lượng

Điều chỉnh thủ công

Chế độ nâng tấm nhỏ giọt

Loại cố định không nâng; nâng được thực hiện bằng bàn xoay giữ mẫu

Chiều cao nâng bàn xoay

400–700 mm

Tải trọng bàn xoay

50KG

Góc nghiêng bàn xoay

0° hoặc 15° (tham chiếu ngang)

Tốc độ quay bàn xoay

1 vòng/phút (cho thử nghiệm IPX1)

Phạm vi thời gian thử nghiệm

0-999 phút

Thiết bị bảo vệ an toàn

Bảo vệ rò rỉ đất, bảo vệ thiếu nước, bảo vệ ngắn mạch

Thông số điện

Nguồn điện

AC 220V

Công suất định mức

1.0 kW

Phụ kiện tiêu chuẩn

1 bản hướng dẫn sử dụng
1 bản giấy chứng nhận xuất xưởng
1 thẻ bảo hành thiết bị
1 bộ lọc
100 kim thử nhỏ giọt
20 đế kim nhỏ giọt bằng đồng thau

Điều kiện vận hành

Người dùng phải đảm bảo các điều kiện sau và hoàn thành các kết nối tương ứng.

Vị trí lắp đặt

1. Sàn phẳng có thoát nước tốt; sàn và tường phải chống thấm nước, được trang bị cống thoát sàn hoặc rãnh thoát nước.
2. Khả năng chịu tải của sàn ≥ 200 kg/m²
3. Nơi thông gió tốt
4. Không có rung động mạnh xung quanh thiết bị
5. Không có nhiễu trường điện từ mạnh xung quanh thiết bị
6. Không có chất dễ cháy, nổ, ăn mòn hoặc bụi gần thiết bị
7. Không gian đủ cho vận hành và bảo trì xung quanh thiết bị: khoảng trống 600 mm ở phía sau, bên trái, bên phải và phía trên
8. Khoảng trống 1200 mm ở phía trước thiết bị

Điều kiện môi trường

· Nhiệt độ: 5°C ~ 35°C
· Độ ẩm tương đối: ≤85% RH
· Áp suất khí quyển: 86 kPa ~ 106 kPa

Điều kiện nguồn điện

Điện áp & Tần số

AC 220V±10%, 50Hz±10%; Dây nóng + Dây trung tính + Dây nối đất bảo vệ

Công suất lắp đặt

1.0 kW

Điện trở nối đất bảo vệ

Điện trở nối đất bảo vệ nhỏ hơn 4 Ω

Công tắc nguồn

1. Người dùng phải lắp đặt một cầu dao chống dòng rò (RCCB) độc lập với công suất phù hợp dành riêng cho thiết bị này tại vị trí lắp đặt.
2. Nghiêm cấm sử dụng công tắc dao hoặc ổ cắm tường.
3. Cầu dao chống dòng rò phải được lắp đặt trong phạm vi 2 mét tính từ thiết bị.

Yêu cầu cấp nước

1. Người dùng phải cung cấp nguồn nước với áp lực nước ≥0.2 MPa, được trang bị vòi nước 4 điểm tại vị trí lắp đặt.
2. Vòi nước phải nằm trong phạm vi 2 mét tính từ thiết bị.

Yêu cầu cấp khí

Cần có máy nén khí; áp suất khí khuyến nghị: 0.6 ~ 0.8 MPa.
