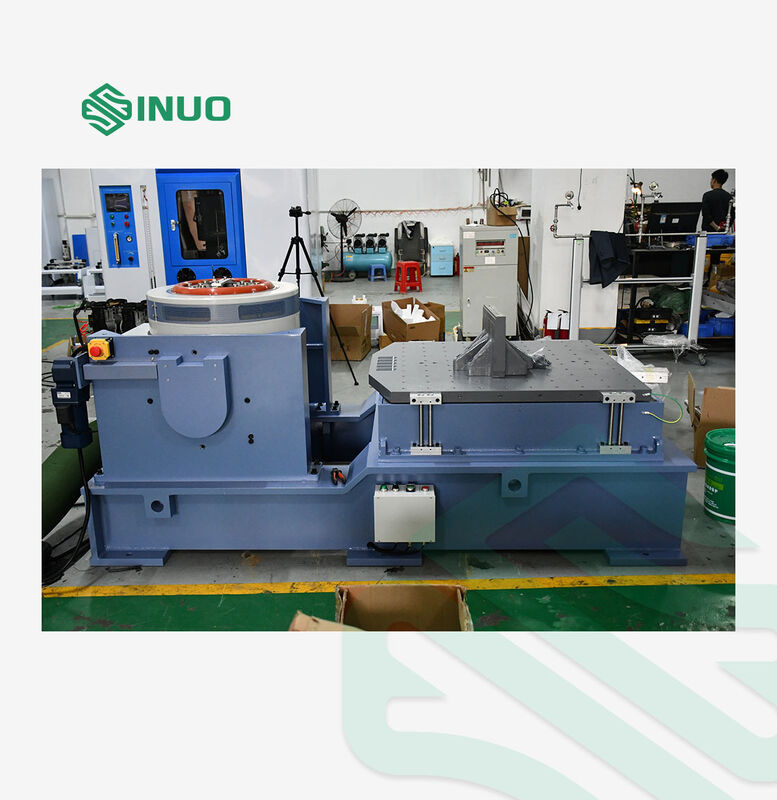

11KN Máy kiểm tra rung động công suất cao ️ Mô phỏng âm xích, ngẫu nhiên và cú sốc đầy đủ

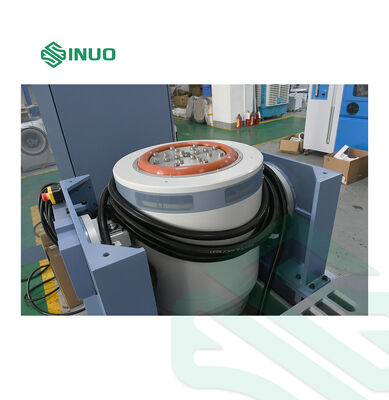

A11S24 Các thông số của máy phát kích thích điện từ

Lực kích thích hình xoang tối đa

1100kG.f đỉnh (11KN)

Lực kích thích ngẫu nhiên tối đa

1100kg.f rms (11KN)

Lực kích thích tác động tối đa

2200kg.f đỉnh (22KN)

Phạm vi tần số

1️3300 Hz

Động lượng tối đa

51 mm p-p

Tốc độ tối đa

2m/s

Tốc độ gia tốc tối đa

100G ((980 m/s²)

Tần số cộng hưởng thứ nhất

3100 Hz ± 5%

Hiệu quảtải

300 kg

Tần số cô lập rung động

2.5 Hz

Chiều kính cuộn dây di chuyển

Ф240 mm

Trọng lượng cuộn dây di chuyển

10kg

Vít trên bàn.

16×M10

Sự rò rỉ lưu lượng

<10 gauss

Khoảnh khắc kỳ lạ được phép

300N·m

Kích thước thiết bị

920Lmmx740Dmmx785mm (không có bảng mở rộng)

Trọng lượng thiết bị

Khoảng 1100Kg(không có bàn trượt ngang)

LA12K bộ khuếch đại công suất chuyển đổi kỹ thuật số

Năng lượng đầu ra

12KVA

Điện áp đầu ra

100V

Điện lượng đầu ra

100A

Hiệu suất khuếch đại

≥ 90%

Tần số chuyển đổi

116KHz

Tỷ lệ tín hiệu-gọi tiếng ồn (SNR)

≥ 65dB

Mức tiếng ồn

≤ 70dB

Kích thước khuếch đại

910Lmmx610Dmmx1150Hmm

Hệ thống bảo vệ servo

Chức năng

Nhiệt độ, áp suất gió, quá tải, quá điện áp, quá dòng, đầu vào dưới điện áp, lỗi bên ngoài, nguồn điện điều khiển, lỗi logic, mất pha đầu vào

Bộ điều khiển rung động kỹ thuật số VCSusb-2

Cấu hình phần cứng

2 kênh đầu vào đồng thời, 1 kênh đầu ra

Xích, ngẫu nhiên, cú sốc cổ điển

Máy tính điều khiển

Máy tính thương hiệu với màn hình LCD 17 inch, bàn phím và chuột quang học

Phần mềm

Với giao diện hoạt động song ngữ (Tiếng Trung / tiếng Anh), nó hỗ trợ phân tích miền thời gian và miền tần số, kiểm soát nguồn tín hiệu, phân tích quét sinus và hơn thế nữa.Nó có thể tự động tạo báo cáo thử nghiệm WORD, và có các chức năng hiển thị tín hiệu / dữ liệu, lưu trữ, cấu hình tham số thử nghiệm và phân tích dữ liệu.

Cảm biến gia tốc LTE C04A07

Phạm vi tần số: 1-8000Hz

Nhạy cảm:30pc/g

Phạm vi nhiệt độ: -40 - 160°C

Bảng mở rộng dọc VT60

Vật liệu

Nhôm/Hợp kim magiê, bề mặt cứng anodized

Kích thước bàn

600mm × 600mm

lỗ cố định

M8 thép không gỉ tay vít, bền và chống mòn

Utần số sage

Vòng tay:2000 Hz; ngẫu nhiên: 2000Hz

Trọng lượng

Về45KG

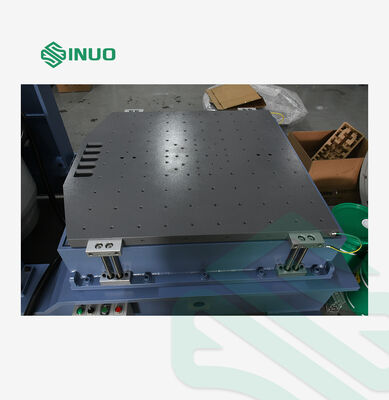

HG60 bảng trượt phim dầu ngang

Vật liệu

Nhôm/Hợp kim magiê, bề mặt cứng anodized

Kích thước bàn

600mm × 600mm

lỗ cố định

M8 thép không gỉ tay vít, bền và chống mòn

Utần số sage

Vòng tay:2000 Hz; ngẫu nhiên: 2000Hz

Trọng lượng

Về57KG

B402S quạt làm mát ((bao gồm bộ tắt âm)

Năng lượng quạt

4KW

Tỷ lệ lưu lượng quạt

40.8m3/Mín

Áp lực quạt

0.049kgf/cm2

Yêu cầu về điện

Nguồn cung cấp điện

AC3 pha 380V/50Hz,25 KVA

Không khí nén

0.6Mpa

Chống đất

≤4Ω
