Buồng thử nghiệm phun sương muối axit ISO 9227 cho các thử nghiệm ăn mòn NSS AASS CASS

Nguồn điện

Điều kiện cung cấp điện và nguồn điện

AC 220V một pha hai dây + nối đất bảo vệ; Khoảng dao động điện áp cho phép ± 10% V;

Dải dao động tần số cho phép là 50/60± 0,5HZ; Nguồn điện TN-S hoặc nguồn điện TT;

Điện trở nối đất của dây nối đất bảo vệ nhỏ hơn 4 Ω;

Người dùng được yêu cầu định cấu hình các công tắc không khí hoặc nguồn có công suất tương ứng cho thiết bị tại địa điểm lắp đặt và công tắc này phải kiểm soát độc lập việc sử dụng thiết bị.

chỉ số hiệu suất

Sử dụng điều kiện môi trường

1. Nhiệt độ môi trường là 5 ~ 30oC và độ ẩm tương đối là 85% RH;

2. Vị trí lắp đặt phải bằng phẳng và không bị rung;

3. Phải để thiết bị cách xa nguồn nhiệt và các chất dễ cháy, nổ;

4. Vị trí lắp đặt không được tiếp xúc trực tiếp với ánh sáng mặt trời và phải duy trì sự lưu thông không khí trong nhà;

5. Vị trí lắp đặt thiết bị phải sạch sẽ, không được lắp đặt ở nơi có nhiều bụi hoặc ở cửa thoát bụi

Phạm vi nhiệt độ và độ ẩm

Nhiệt độ phòng thí nghiệm: RT ~ 50oC

Nhiệt độ thùng áp suất: RT ~ 63oC

Độ ẩm tương đối ≥ 85% RH

Tốc độ gia nhiệt

Nhiệt độ phòng thí nghiệm RT →+50 oC 60 phút

Nhiệt độ thùng áp suất RT →+63 oC 60 phút

Thông số kỹ thuật chính

Độ phân giải nhiệt độ: 0,1oC

Độ lệch nhiệt độ: ± 1oC

Độ đồng đều nhiệt độ: 2oC

Biến động nhiệt độ: 1oC

Lượng phun (m1/80cm2/h) 1,0~2,0 (thu thập ít nhất 16 giờ và lấy giá trị trung bình)

Áp suất phun: 1,00 ± 0,01kgf/cm2

Giá trị PH của thuốc dạng lỏng: trung tính 6,0 ~ 7,0, axit 3,0 ~ 3,1

Giá trị PH của dung dịch phun: trung tính 6,5 ~ 7,2, axit 3,1 ~ 3,3

Thời gian điều khiển: 1S~9999H có thể được đặt tùy ý

Lưu ý: Sự mất đi CO2 trong dung dịch trong quá trình phun có thể làm thay đổi giá trị pH. Có thể sử dụng các phương pháp sau, chẳng hạn như đun nóng dung dịch đến hơn 35oC trước khi đưa vào thiết bị thử nghiệm hoặc sử dụng nước sôi mới để chuẩn bị dung dịch nhằm giảm hàm lượng carbon dioxide trong dung dịch, có thể tránh được sự thay đổi giá trị pH. Thử nghiệm axit hoặc thử nghiệm phun muối tăng tốc đồng là để đảm bảo giá trị pH của dung dịch phun, Điều chỉnh giá trị PH của dung dịch thành 2,8 ~ 3,0 và kiểm tra xem dung dịch và/hoặc chất tan có đáp ứng yêu cầu hay không.

Kiểm tra sự tuân thủ và tiêu chuẩn triển khai sản phẩm

1. Phương pháp thử nghiệm phun muối GB/T2423.17-2008/IEC 60068-2-11-1981

2. ASTM. Thử nghiệm phun muối B117-2009

3. Phương pháp thử nghiệm phun nước muối JIS H8502

4. Phương pháp thử nghiệm phun nước muối GB/T10125-2012/ISO 9227-2006

5. Phương pháp kiểm tra GB-T5170.8-2008 đối với thiết bị kiểm tra môi trường đối với các sản phẩm điện và điện tử - Thiết bị kiểm tra phun muối

6. Phương pháp kiểm tra GB-T5170.11-2008 đối với thiết bị kiểm tra khí ăn mòn

7. Thử nghiệm phun muối ISO9227

8. GB-T10587-2006 Điều kiện kỹ thuật cho buồng thử nghiệm phun muối

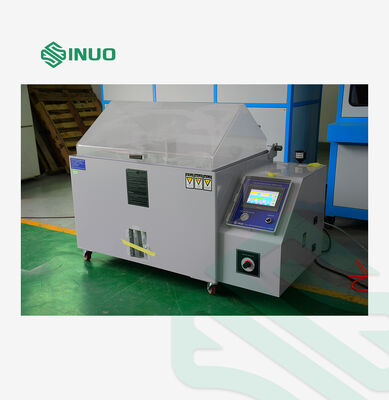

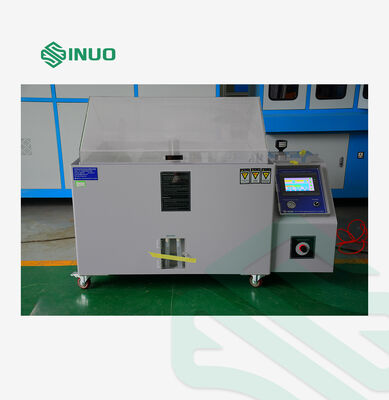

Đặc điểm cấu trúc

Cấu trúc hộp

Phòng thí nghiệm sử dụng tấm polyetylen PVC nhập khẩu (Nam Á, Đài Loan) có độ dày 8 mm và nhiệt độ bền 85oC.

Vỏ bọc phòng thí nghiệm được làm bằng tấm acrylic nhập khẩu có độ dày 8mm.

Chai nạp thuốc thử sử dụng tính năng phát hiện mực nước ẩn kèm theo, dễ làm sạch và không dễ bị nứt.

Thùng khí áp suất được làm bằng thùng chịu áp lực cao bằng thép không gỉ SUS304 #, có tác dụng cách nhiệt tốt nhất.

Giá đựng vật liệu thử nghiệm sử dụng giá phân chia mặt phẳng, có thể tự do điều chỉnh góc sương mù rơi và bị sương mù ở mọi phía. Có rất nhiều mẫu được đặt.

Nắp niêm phong được vận hành bằng khí nén.

Phòng thí nghiệm được niêm phong bằng nước để đảm bảo không rò rỉ khí ăn mòn trong hộp.

Hộp điều khiển và hộp kiểm tra được tích hợp và cấu trúc bên trái và bên phải dễ vận hành.

Cấu trúc tách nước và điện được áp dụng để ngăn chặn hiệu quả nước xâm nhập vào hộp điều khiển điện và làm hỏng các phụ kiện.

Vỏ tủ

Nắp niêm phong của phòng thí nghiệm được làm bằng tấm acrylic nhập khẩu có độ dày 8 mm, mặt trên được làm thành nắp niêm phong góc 1000, giúp ngăn chặn hiệu quả nước ngưng rơi xuống bề mặt mẫu trong quá trình thử nghiệm và ảnh hưởng đến kết quả thử nghiệm.

Bảng điều khiển

Đồng hồ đo áp suất, công tắc nguồn chính.

Tủ điều khiển phân phối điện

Van điện từ làm đầy nước, van điện từ phun, van điện từ khử sương, bảng phân phối điện, bộ bảo vệ quá nhiệt, thùng áp suất bão hòa không khí, van điều khiển phun.

Hệ thống sưởi ấm

Chế độ làm nóng bằng hơi nước được áp dụng và ống gia nhiệt bằng hợp kim titan PID điều khiển quá trình gia nhiệt để đạt được sự cân bằng nhiệt độ.

Hệ thống trang điểm nước

1. Bổ sung nước cho phòng thí nghiệm và thùng áp lực: hệ thống điều khiển bổ sung nước thủ công và tự động có thể được kết nối với bộ điều khiển bổ sung nước tự động của ống nước máy hoặc chế độ bổ sung nước kép thủ công, dễ sử dụng;

Lưu ý: Nếu nước máy có quá nhiều tạp chất hoặc có tính axit, kiềm thì phải lắp bộ lọc ở đầu nguồn nước vào.

2. Bổ sung nước thuốc dạng lỏng: sử dụng bình chứa nước lớn có giấu bên trong và sử dụng bổ sung nước thủ công.

Hệ thống thoát nước

Thiết bị điều khiển van xả, chế độ xả bằng tay.

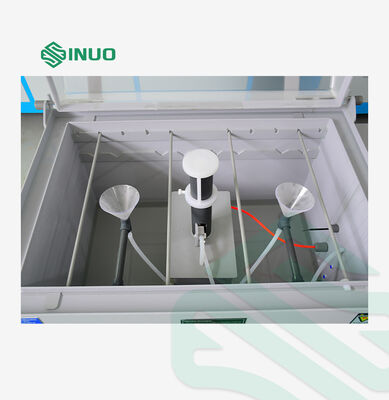

Hệ thống phun

Áp dụng nguyên lý Bernoult để hấp thụ nước muối và sau đó nguyên tử hóa, với mức độ nguyên tử hóa đồng đều;

Không có hiện tượng kết tinh cản trở, có thể đảm bảo tiêu chuẩn thử nghiệm liên tục;

Vòi làm bằng thủy tinh đặc biệt;

Tháp phun côn có thể điều chỉnh có thể phân tán phun hiệu quả, đảm bảo phun đồng đều và kiểm soát lượng phun.

Chế độ phun

Liên tục/không liên tục

Hệ thống cung cấp không khí

Áp suất phun được điều chỉnh 1kg/cm2 theo hai giai đoạn. Lần đầu tiên, khí nén được điều chỉnh ở mức 2kg/cm2 và đi vào thùng bão hòa để gia nhiệt. Lần thứ hai, áp suất phun được điều chỉnh thành 1kg/cm2.

Hệ thống xả sương mù

1. Thiết bị xả sương mù cân bằng áp suất hoàn toàn tự động, chỉ cần kết nối với ống xả sương mù và tự động xả sương theo áp suất trong hộp.

2. Công tắc nút khử sương thủ công. Chỉ cần nhấp vào nút này trước khi mở nắp buồng thử nghiệm để nhanh chóng loại bỏ sương mù trong nhà.

3. Lưu ý: Ống xả sương của máy phải kéo dài ra ngoài trời, tránh để gần các vật dụng ăn mòn để sương mù từ máy không ăn mòn các vật dụng khác; Ống xả sương mù mở rộng không được có các đường giảm gợn sóng để ngăn chặn nước ngưng tụ trong ống xả sương mù chặn ống xả sương mù và xả khí thải một cách hiệu quả.

Hệ thống điều khiển điện

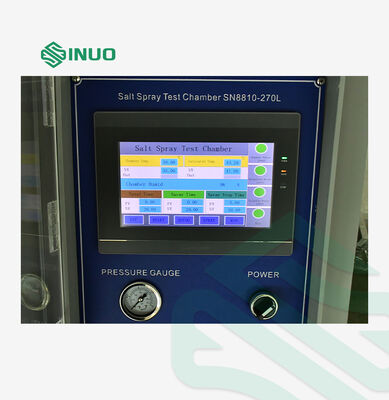

Bộ điều khiển

Màn hình cảm ứng 1.7”, giao diện thân thiện với người dùng, xem nhanh mọi thông tin.

2. Tất cả các hệ thống bảo vệ cảnh báo nhiều lỗi kỹ thuật số, ngăn ngừa cháy khô và quá nhiệt.

3. Nó sử dụng đầu ra SSR công suất cao và các tiếp điểm rơle bạc nguyên chất nhập khẩu, với tuổi thọ 106.

4. Chế độ điều khiển đa chiều, có thể được kiểm tra ở chế độ liên tục/không liên tục/thủ công/tự động.

5. Nó được trang bị chế độ khử sương thủ công/tự động để đảm bảo không có rò rỉ sương muối, nhằm tránh ăn mòn phòng thí nghiệm.

6. Phương pháp hiệu chỉnh ẩn đảm bảo nhiệt độ có thể được kiểm soát tuyệt đối.

7. Với chức năng bộ nhớ mất điện. Trong trường hợp mất điện đột ngột hoặc tắt máy trong quá trình thử nghiệm, dữ liệu sẽ được lưu tự động mà không làm mất thời gian thử nghiệm, tránh phải thực hiện lại thử nghiệm.

Chế độ đầu vào nhiệt độ

Có thể cài đặt trên màn hình cảm ứng

Hiển thị nhiệt độ

Hiển thị giá trị cài đặt và giá trị thực tế của nhiệt độ.

Hiển thị thời gian

Hiển thị trên màn hình cảm ứng, thời gian tối thiểu 1 giây.

Chế độ hoạt động

Hoạt động liên tục/hoạt động không liên tục.

Phạm vi cài đặt nhiệt độ

Giới hạn trên và dưới của phạm vi nhiệt độ tối đa 5oC.

Màn hình hiển thị

Cài đặt giá trị nhiệt độ, giá trị nhiệt độ hiện tại, thời gian cài đặt, thời gian hiện tại, thời gian phun, thời gian nhiệt độ không đổi, chỉ báo bất thường về nhiệt độ, chỉ báo bất thường thiếu nước, chỉ báo kết thúc vận hành, chỉ báo trạng thái phun, chỉ báo trạng thái khử sương.

Thân đo nhiệt độ

Kháng bạch kim PT100.

Chế độ kiểm soát nhiệt độ

Chống bão hòa tích phân PID, chế độ điều khiển nhiệt độ cân bằng BTC (thiết bị kiểm tra nhiệt độ).

Thiết bị bảo vệ an toàn

Hộp kiểm tra

Bảo vệ quá nhiệt, bảo vệ thiếu nước.

Thùng bão hòa

Bảo vệ quá nhiệt, bảo vệ thiếu nước.

Hệ thống sưởi ấm

Ống sưởi cháy khô, cấp thoát nước bất thường

Nguồn điện

Bảo vệ rò rỉ, quá tải và bảo vệ ngắn mạch

Yêu cầu về môi trường lưu trữ

Nhiệt độ môi trường của thiết bị phải được giữ trong khoảng 0oC ~ +45oC

Yêu cầu về địa điểm lắp đặt

Khoảng cách giữa các tấm tường bên trái, bên phải và phía sau của hộp thử nghiệm với tường không được nhỏ hơn 600mm, khoảng cách giữa mặt trước và tường không được nhỏ hơn 800mm. Khi vận chuyển thiết bị, liệu nó có thể đi vào ô cửa, lối đi, thang máy, v.v. để tránh ảnh hưởng đến tiến độ dự án của bạn hay không.

Tiêu chí chấp nhận và xác minh của bên thứ ba

1. Tiêu chí chấp nhận: các chỉ tiêu kỹ thuật phải phù hợp với phương pháp được quy định trong “Thỏa thuận kỹ thuật” được hai bên ký kết.

2. Phương thức chấp nhận: Việc chấp nhận chính thức được thực hiện tại địa điểm của Bên yêu cầu.

3. Nếu Bên yêu cầu cần mời bên thứ ba (được Trung tâm kiểm tra chất lượng thiết bị kiểm tra môi trường quốc gia xác minh và đưa ra báo cáo kiểm tra hợp lệ) tham gia nghiệm thu trước khi rời khỏi nhà máy thì chi phí sẽ do Bên yêu cầu chịu. Nếu nghiệm thu lần đầu không đạt yêu cầu thì chi phí phát sinh ở lần nghiệm thu thứ hai sau khi cải tiến của nhà cung cấp sẽ do nhà cung cấp chịu.

4. Khách hàng ủy thác cho Trung tâm kiểm định chất lượng thiết bị kiểm tra môi trường quốc gia thẩm định.
