IEC 60529 IPX1-IPX8 Hệ thống thử nghiệm chống thấm nước cho bảo vệ xâm nhập khoang

Hệ thống kiểm tra chống nước IPX1-IPX8 theo tiêu chuẩn IEC 60529 cho khả năng chống xâm nhập của vỏ bọc

Tổng quan sản phẩm

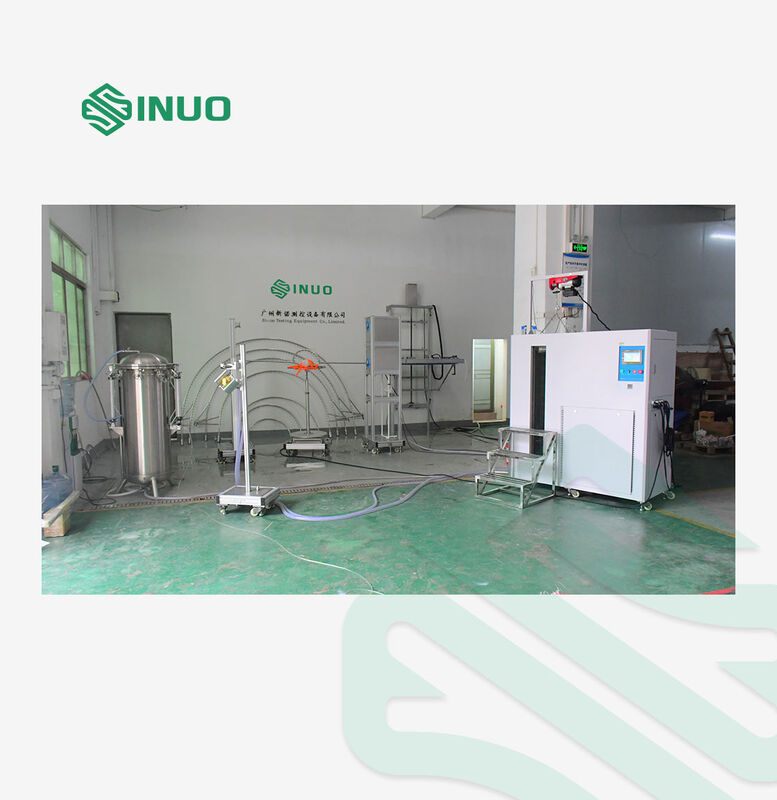

Hệ thống kiểm tra chống nước tích hợp IPX1-IPX8 SN4418 là giải pháp kiểm tra xâm nhập nước dạng mô-đun để đánh giá khả năng bảo vệ của vỏ bọc điện và điện tử chống lại sự xâm nhập của nước.

Được thiết kế theo tiêu chuẩn IEC 60529:2013, hệ thống tích hợp nhiều phương pháp kiểm tra từ IPX1 đến IPX8 vào một giải pháp phòng thí nghiệm phối hợp. Nó có thể được cấu hình cho các sản phẩm từ thiết bị điện gia dụng và thiết bị chiếu sáng đến vỏ bọc điện và các sản phẩm khác yêu cầu kiểm tra chống nước và chống xâm nhập IP.

Hệ thống này bao gồm:

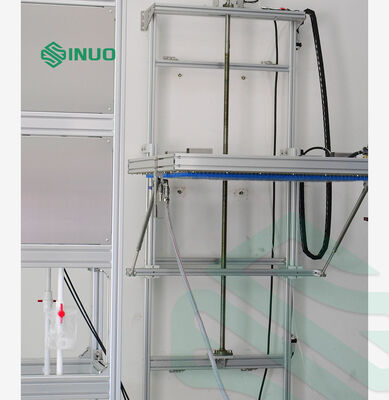

1. Thiết bị kiểm tra giọt mưa rơi thẳng đứng IPX1-IPX2

Thiết bị kiểm tra giọt mưa rơi thẳng đứng được thiết kế để mô phỏng các giọt nước rơi theo phương thẳng đứng. Hộp nhỏ giọt có thể được nâng lên hoặc hạ xuống tự động, trong khi tấm nhỏ giọt bằng thép không gỉ cung cấp sự phân bố nước ổn định.

Thông số kỹ thuật:

2. Thiết bị kiểm tra ống lắc IPX3-IPX4

Thiết bị kiểm tra ống lắc sử dụng cơ cấu tay quay-thanh trượt điều khiển bằng động cơ để tạo ra tia nước phun qua lại có kiểm soát. Có nhiều bán kính ống khác nhau cho các kích thước vỏ bọc khác nhau.

Thông số kỹ thuật:

Số TT	Mục	Thông số
1	Cấp nước	Lưu lượng nước > 10L/phút ± 5% nước sạch không lẫn tạp chất. Thiết bị này được trang bị bộ lọc nước sạch
2	Kích thước ống lắc	Đi kèm tiêu chuẩn với các ống lắc R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, làm bằng thép không gỉ
3	Lỗ kim	Φ0.4mm
4	Góc giữa hai lỗ	IPX3: 120°; IPX4: 180°
5	Góc lắc của ống lắc	Tối đa ± 175° có thể cài đặt trước (Lưu ý: tiêu chuẩn yêu cầu IPX3: 120°; IPX4: 360°, nhưng do có bàn xoay dưới ống lắc trong quá trình kiểm tra, nên không thể đạt được 360° trong quá trình kiểm tra thực tế, nếu không có bàn xoay thì có thể đạt được 360°)
6	Tốc độ lắc	IPX3: 4 giây/lần (2×120°); IPX4: 12 giây/lần (2×360°);
7	Lưu lượng nước	Có thể cài đặt theo kích thước con lắc và số lượng lỗ kim (0,07 L/phút cho mỗi lỗ)
8	Thời gian kiểm tra	0.01S ~ 99 giờ 59 phút, có thể cài đặt trước
9	Áp kế	0 ~ 0.25MPa
10	Yêu cầu tại chỗ	Phòng kiểm tra chống nước IP chuyên dụng, mặt đất phải bằng phẳng có chiếu sáng, sử dụng cầu dao chống rò rỉ nước 10A (hoặc ổ cắm) cho thiết bị. Có chức năng cấp và thoát nước tốt. Lắp đặt trên mặt đất
11	Diện tích	Theo ống lắc được chọn

3. Vòi phun IPX3-IPX4

Đối với các khu vực vỏ bọc không thể tiếp cận đầy đủ bằng ống lắc, vòi phun cầm tay cung cấp một phương pháp kiểm tra thay thế.

Vòi phun được thiết kế và sản xuất theo tiêu chuẩn IEC60529 IPX3 và IPX4. Sự khác biệt giữa IPX3 và IPX4 là tấm chắn phải được tháo ra trong bài kiểm tra IPX4.

Thông số kỹ thuật:

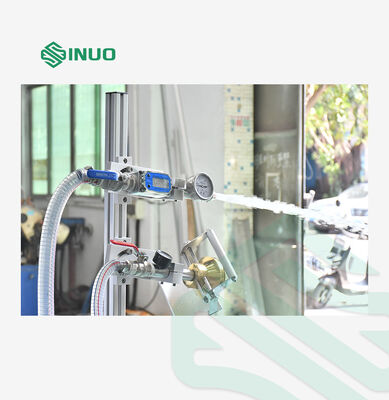

4. Vòi phun dạng ống IPX5-IPX6

Mô-đun vòi phun dạng ống được thiết kế cho kiểm tra tia nước mạnh và hỗ trợ các yêu cầu lưu lượng riêng biệt cho IPX5 và IPX6.

Thông số kỹ thuật:

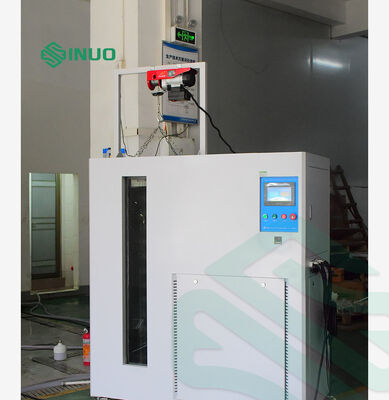

5. Buồng ngâm tích hợp & Bể cấp nước & Tủ điều khiển IPX7

Bộ cấp nước tích hợp đóng vai trò là bộ phận điều khiển trung tâm cho hệ thống kiểm tra chống nước. Nó cung cấp lưu lượng và nhiệt độ nước được kiểm soát cho các mức kiểm tra IP khác nhau và cũng hoạt động như buồng ngâm IPX7 và hệ thống cấp nước IPX8.

Thông số kỹ thuật:

6. Bể ngâm sâu IPX8

Bể ngâm sâu được thiết kế và sản xuất theo tiêu chuẩn IEC60529 IPX8.

Thông số kỹ thuật:

1 bình áp lực: bể thép không gỉ, đường kính 0,6 mét, chiều cao 1,2 mét.

2 phạm vi điều chỉnh áp suất: 0 ~ 5bar (có thể tùy chỉnh).

3 hệ thống áp lực: bơm thép không gỉ + biến tần.

4 độ chính xác áp kế: bậc 0,25, phạm vi: 6bar.

5 thời gian kiểm tra: 0-99 phút.

6 áp suất giới hạn tối đa: 5bar.

7 bảo vệ áp suất: bảo vệ bằng công tắc áp suất.

8 kết nối với thiết bị cấp nước bằng ống thép bện áp lực cao 3/4

7. Bàn xoay

Bàn xoay nghiêng là phụ kiện cần thiết cho kiểm tra IPX1~IPX6.

Tại sao chọn Hệ thống kiểm tra IP tích hợp?

Một nền tảng cho IPX1-IPX8

Thay vì lắp đặt các máy kiểm tra chống nước riêng biệt cho từng cấp IP, cấu hình tích hợp mang nhiềuphương pháp kiểm tra xâm nhập nước lại với nhau trong một giải pháp phòng thí nghiệm.

Lưu lượng & Nhiệt độ nước được kiểm soát

Hệ thống cấp nước tập trung hỗ trợ cả ứng dụng lưu lượng nhỏ và lưu lượng lớn, với khả năng kiểm soát nhiệt độ và lưu lượng nước có thể lập trình.

Hoạt động PLC + Màn hình cảm ứng

Các thông số kiểm tra có thể được cài đặt trước và giám sát thông qua giao diện màn hình cảm ứng 7 inch điều khiển bằng PLC, đơn giản hóa hoạt động hàng ngày và cải thiện khả năng lặp lại của bài kiểm tra.

Cấu hình phòng thí nghiệm linh hoạt

Các kích thước ống lắc khác nhau, phương pháp phun, thiết bị ngâm và cấu hình bàn xoay cho phép hệ thống được điều chỉnh cho các mẫu thử và bố trí phòng thí nghiệm khác nhau.

Được thiết kế cho Kiểm tra Mã IP

Hệ thống được thiết kế dựa trên các yêu cầu kiểm tra chống nước IEC 60529 IPX1-IPX8, làm cho nó phù hợp cho các phòng thí nghiệm liên quan đến khả năng chống xâm nhập của vỏ bọc, kiểm tra sản phẩm điện và kiểm tra tuân thủ.
