| Tên thương hiệu: | Sinuo |
| Số mẫu: | SNB02C-10KN |
| MOQ: | 1 |
| Giá: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

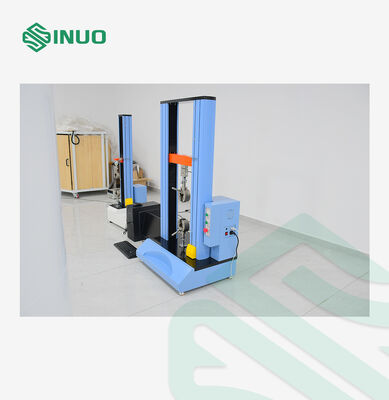

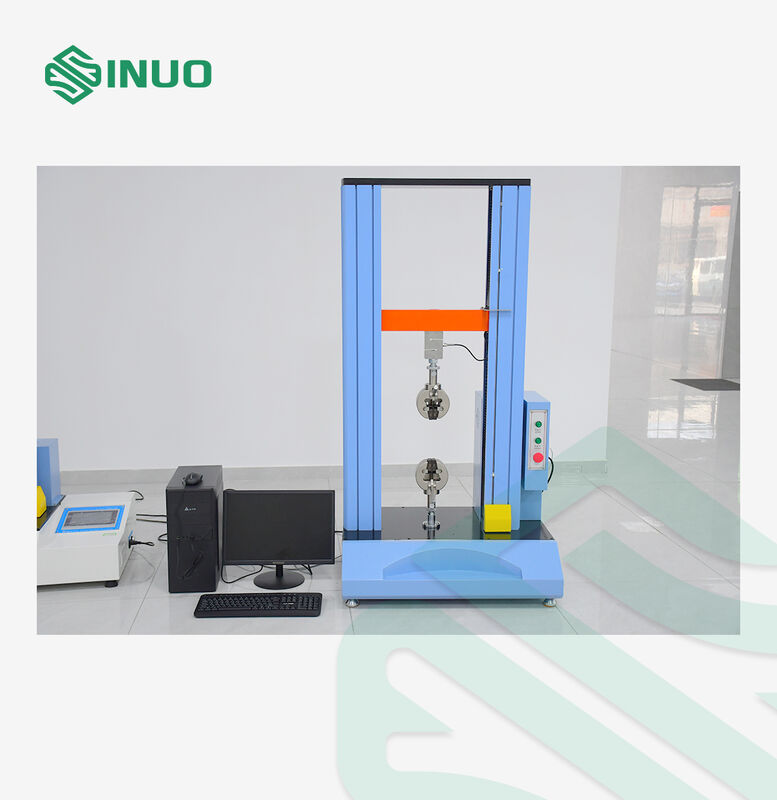

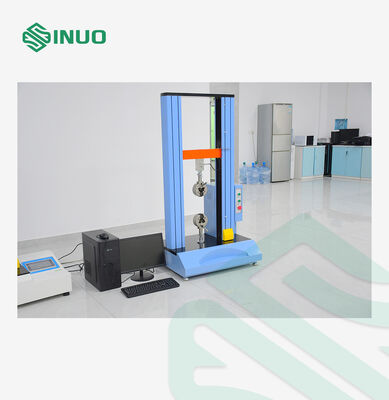

Máy này sử dụng điều khiển máy tính, được sử dụng rộng rãi trong các thử nghiệm tính chất cơ học của nhiều loại vật liệu, với phụ kiện đặc biệt cũng phù hợp cho các thử nghiệm kéo, nén, bóc tách, cắt, xé, uốn (gập) của các thành phẩm. Máy có thể in nhiều dữ liệu, theo các dữ liệu khác nhau để tạo ra đầu ra đồ họa so sánh, độ chính xác điều khiển cao, dễ vận hành; Thiết kế mô-đun, nhiều loại phụ kiện đa dạng, kết hợp linh hoạt.
Một khung thử nghiệm có thể được cấu hình cho các ứng dụng thử nghiệm cơ học khác nhau, bao gồm:
Hệ thống điều khiển dựa trên máy tính cho phép cấu hình tốc độ thử nghiệm, điều kiện tải, điều kiện đứt gãy và thời gian thử nghiệm theo phương pháp thử nghiệm đã chọn.
Hệ thống động cơ servo cung cấp điều khiển vòng kín về vị trí, tốc độ và mô-men xoắn, giúp duy trì chuyển động ổn định trong quá trình thử nghiệm.
Hệ thống truyền động được thiết kế để hoạt động trơn tru ở cả tốc độ thấp và cao, đồng thời cung cấp phản hồi nhanh chóng trong quá trình tăng tốc và giảm tốc.
Máy sử dụng hệ thống truyền động trục vít bi ZPT của Đài Loan để di chuyển cơ học chính xác và ổn định.
Cấu trúc trục vít bi cung cấp truyền động năng hiệu quả, ma sát thấp và khả năng lặp lại vị trí tốt, làm cho nó phù hợp với các chuyển động thử nghiệm kéo, nén và uốn được kiểm soát.
Hệ thống điều khiển sử dụng thiết bị thu thập tương tự-số 24 bit với tốc độ lấy mẫu lên đến2.000 phép đo mỗi giây.
Điều này cho phép hệ thống nắm bắt các thay đổi nhanh chóng về lực trong quá trình thử nghiệm và xử lý dữ liệu đo có độ phân giải cao.
Bộ mã hóa dịch chuyển cung cấp độ phân giải lên đến 0,0005 mm theo cấu hình được cung cấp.
Phần mềm máy tính được cung cấp cung cấp thiết lập thử nghiệm, đo lường thời gian thực, phân tích đường cong và tạo báo cáo.
Người dùng có thể cấu hình các dự án thử nghiệm khác nhau và chọn đơn vị đo, thông số điều khiển và các mục kết quả cần thiết.
Các đường cong được hỗ trợ bao gồm:
Phần mềm cũng hỗ trợ các phép tính thống kê, bao gồm giá trị trung bình, độ lệch chuẩn và hệ số biến thiên.
Máy thử nghiệm vạn năng có thể được cung cấp với nhiều phụ kiện có thể thay thế cho các ứng dụng thử nghiệm cơ học khác nhau.
| Phụ kiện | Công suất / Thông số kỹ thuật | Ứng dụng |
|---|---|---|

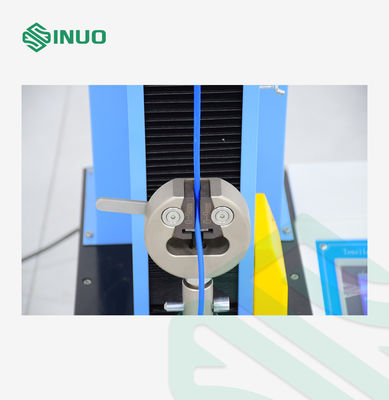

| Kẹp kéo nêm cơ khí | 10 kN; mẫu phẳng 0 – 12 mm; mẫu hình trụ Ø4 – 12 mm | Thử nghiệm kéo |
| Kẹp tác động bên | Công suất 5 kN | Thử nghiệm kéo và các thử nghiệm liên quan |
| Tấm nén | 10 kN; đường kính trên Ø120 mm tối thiểu; đường kính dưới Ø200 mm tối thiểu | Thử nghiệm nén |
| Phụ kiện uốn ba điểm | Hỗ trợ có thể điều chỉnh 10 – 180 mm; bán kính 5 mm | Thử nghiệm uốn |
Phụ kiện uốn ba điểm được cung cấp được thiết kế theo cấu hình được chỉ định cho thử nghiệm ISO 178.
Một máy đo biến dạng biến dạng lớn cũng được bao gồm trong cấu hình được cung cấp để đo biến dạng.
Hệ thống đo lường và điều khiển máy tính TM2101 được phát triển cho các ứng dụng thử nghiệm vật liệu vạn năng.
Nó có thể được cấu hình cho các quy trình thử nghiệm khác nhau và hỗ trợ đánh giá tính chất cơ học trong các điều kiện kéo, nén, uốn, cắt, xé, bóc tách và đâm thủng.
| Phạm vi độ bền thử nghiệm | 0-10KN, cảm biến hai kênh 0-500N |
| Độ chính xác đo lực | 0.001Kg |
| Chuyển đổi đơn vị | Kg, N, Lb |
| Phân tích tải | 1/250000 |
| Độ chính xác tải | ±0.5% |
| Độ chính xác hiển thị đo lực | 0.001Kg |
| Độ chính xác hiển thị đo dịch chuyển | 0.001mm |
| Đo biến dạng | Trang bị: máy đo biến dạng lớn |
| Các nút điều khiển | Máy có các nút điều khiển hai cấp để dừng khẩn cấp, di chuyển lên xuống nhanh và chậm, có thể được vận hành thông qua phần mềm và bộ điều khiển |
| Phạm vi đo biến dạng | 0.2%-100%FS |
| Hành trình thử nghiệm | 900mm (bao gồm phụ kiện) |
| Chiều rộng hiệu dụng thử nghiệm | 400mm |
| Phạm vi thử nghiệm tốc độ | 0.001-1000mm/min điều chỉnh tốc độ vô cấp |
| Hệ thống truyền động | Sử dụng động cơ servo, trục vít bi ZPT Đài Loan, phần mềm máy tính TM2101 |
| Thiết bị an toàn | Thiết bị dừng khẩn cấp quá tải, thiết bị giới hạn hành trình trên và dưới, chức năng dừng tự động khi đứt gãy |
| Phụ kiện thử nghiệm | Bộ kẹp kéo cơ khí loại nêm công suất 10 kN với các hàm kẹp có thể thay thế có khả năng kẹp các mẫu phẳng có độ dày từ 0 đến 12 mm và các mẫu hình trụ có đường kính từ 4 đến 12 mm, được trang bị các hàm kẹp hình chữ V. |
| Bộ kẹp tác động bên công suất 5 kN với các hàm kẹp có thể thay thế. | |
| Bộ kẹp nén công suất 10 kN với đường kính trên tối thiểu Ø120 mm và đường kính dưới tối thiểu Ø200 mm. Kẹp nén trên phải có hình dạng cầu tự do để định tâm. | |
| Bộ thử nghiệm uốn ba điểm theo ISO 178 với hỗ trợ dưới có thể điều chỉnh từ 10 đến 180 mm và hỗ trợ dưới bán kính 5 mm và đầu uốn. | |
| Nguồn điện làm việc | AC220V 50HZ |
| Nguồn điện làm việc | 1.0KW |
| Trọng lượng máy | khoảng 150kg |
Danh sách cấu hình:
| 1. Máy thử nghiệm chính | Một bộ |
| 2. Động cơ servo | Một bộ |
| 3. Cảm biến tải chất lượng cao và độ chính xác cao | Hai chiếc |
| 4. Hệ thống giảm tốc | Một bộ |
| 5. Trục vít bi ZPT Đài Loan | Một bộ |
| 6. Phụ kiện | Một bộ |
| 7. Hệ thống đo biến dạng lớn | Một bộ |
| 8. Phần mềm đo lường TM2101 | Một bộ |
★ Các tính năng nổi bật của phần mềm
1. Hỗ trợ chuyển đổi giao diện ngôn ngữ tiếng Anh và tiếng Trung.
2. Hỗ trợ điều hướng chức năng, người dùng truy cập mô-đun chức năng thử nghiệm tương ứng theo giao diện điều hướng.
3. Hỗ trợ các thử nghiệm tính chất cơ học của nhiều loại vật liệu kim loại, chẳng hạn như thử nghiệm kéo, nén, uốn, cắt kim loại, v.v.
4. Hỗ trợ thử nghiệm tính chất cơ học của nhiều loại vật liệu phi kim loại, chẳng hạn như thử nghiệm nén và uốn xi măng, thử nghiệm nén bê tông, thử nghiệm nén bọt cứng, v.v.
5. Hỗ trợ chức năng thử nghiệm mở rộng, người dùng có thể thêm các mục thử nghiệm của riêng mình.
6. Mô-đun thiết lập dự án thử nghiệm độc lập, các dự án thử nghiệm có thể được thiết lập bởi nhân viên kỹ thuật, người vận hành thử nghiệm tham khảo các dự án thử nghiệm để thực hiện thử nghiệm, giảm đáng kể yêu cầu về trình độ chuyên môn của phần lớn người vận hành thử nghiệm và độ khó vận hành.
7. Thiết kế quy trình kiểm soát thử nghiệm, người dùng có thể xem các bước kiểm soát thử nghiệm trong nháy mắt, nhiều loại hướng dẫn.
8. Tên dữ liệu thử nghiệm có thể được sửa đổi và thứ tự hiển thị dữ liệu thử nghiệm có thể được điều chỉnh để đáp ứng các yêu cầu đầu ra dữ liệu đặc biệt của người dùng.
9. Hỗ trợ các mục dữ liệu thử nghiệm bổ sung tùy chỉnh.
10. Hỗ trợ các tiêu chuẩn thử nghiệm bổ sung và xử lý dữ liệu thử nghiệm tùy chỉnh.
11. Hỗ trợ tính toán thống kê dữ liệu thử nghiệm (trung bình, độ lệch chuẩn, hệ số biến thiên).
12. Hỗ trợ phân tích đường cong;
13. Hỗ trợ truy xuất nguồn gốc thử nghiệm.
14. Hỗ trợ báo cáo thử nghiệm tùy chỉnh, sử dụng bảng tính Word hoặc Excel, dễ vận hành, cài đặt đơn giản, bạn có thể in hoặc xem trước.
15. Phần mềm có nhiều biện pháp bảo vệ an toàn thiết bị và an toàn thử nghiệm.
16. Tài liệu trợ giúp phần mềm chi tiết.
Máy kết hợp điều khiển phần mềm với các nút điều khiển vật lý để vận hành phòng thí nghiệm thuận tiện.
Các chức năng an toàn bao gồm:
Bảng điều khiển cũng cung cấp nhiều giao diện đầu vào và đầu ra để mở rộng hệ thống, bao gồm USB, RS232, RS485, đầu vào/đầu ra tương tự và giao diện bộ mã hóa.
