| Tên thương hiệu: | Sinuo |
| Số mẫu: | SN881-1000L |
| MOQ: | 1 |
| Giá: | Customized |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 BỘ MỖI THÁNG |

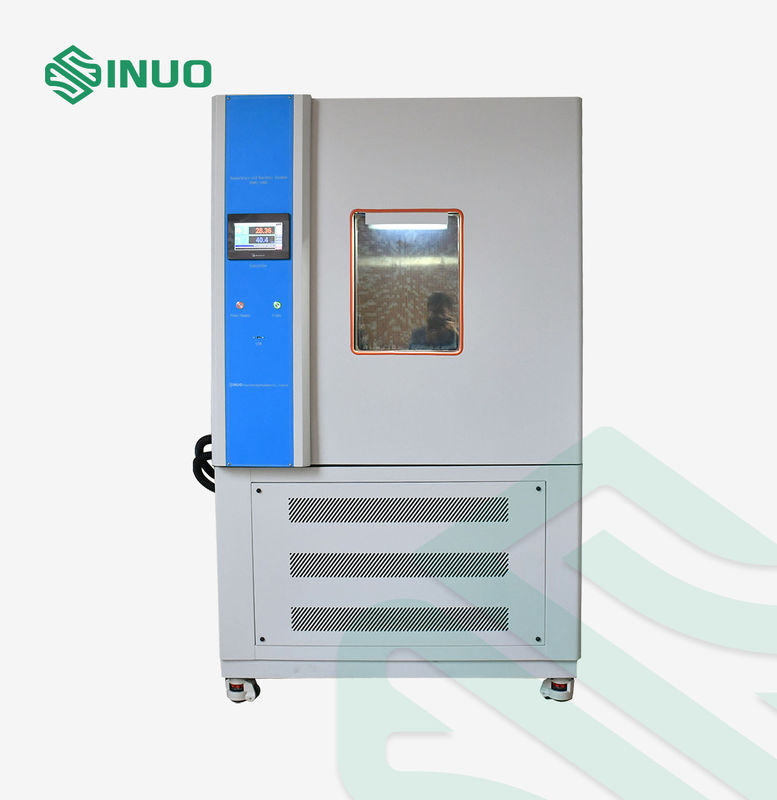

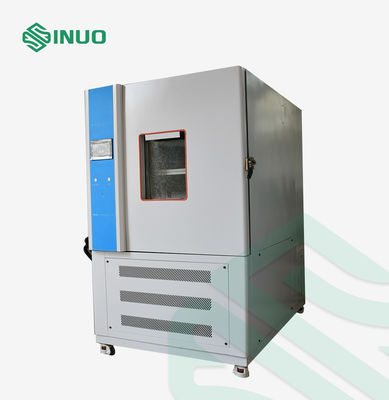

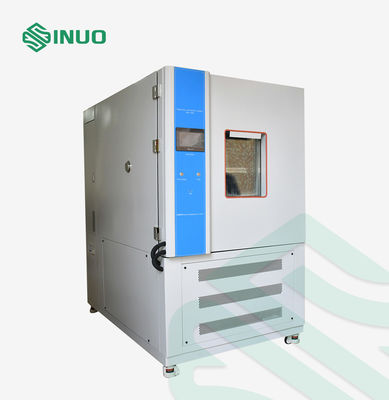

Buồng thử nghiệm nhiệt độ và độ ẩm được thiết kế để kiểm tra độ tin cậy môi trường của các linh kiện điện tử, sản phẩm điện, thiết bị gia dụng, nhựa, nguyên liệu thô và các sản phẩm công nghiệp khác.
Nó cung cấp các điều kiện thử nghiệm nhiệt độ cao, nhiệt độ thấp và độ ẩm được kiểm soát để đánh giá hiệu suất và độ tin cậy của sản phẩm trong quá trình lưu trữ, vận chuyển và tiếp xúc với môi trường. Với hệ thống điều khiển nhiệt độ và độ ẩm có thể lập trình, buồng có thể thực hiện cả các thử nghiệm môi trường không đổi và theo chu kỳ.
Buồng phù hợp cho các ứng dụng như thử nghiệm lạnh, thử nghiệm nhiệt khô, thử nghiệm nhiệt ẩm trạng thái ổn định và thử nghiệm nhiệt ẩm theo chu kỳ, làm cho nó trở thành một giải pháp thiết thực cho việc phát triển sản phẩm, kiểm soát chất lượng, phòng thí nghiệm độ tin cậy và thử nghiệm tuân thủ.
Buồng môi trường được thiết kế cho các phương pháp thử nghiệm được quy định trong các tiêu chuẩn thử nghiệm môi trường IEC 60068 sau:
| Tiêu chuẩn | Phương pháp thử | Ứng dụng |
|---|---|---|
| IEC 60068-2-1:2007 | Thử nghiệm A – Lạnh | Thử nghiệm môi trường nhiệt độ thấp |
| IEC 60068-2-2:2007 | Thử nghiệm B – Nhiệt khô | Thử nghiệm nhiệt khô nhiệt độ cao |
| IEC 60068-2-30:2005 | Thử nghiệm Db – Nhiệt ẩm, theo chu kỳ | Thử nghiệm nhiệt độ và độ ẩm theo chu kỳ |
| IEC 60068-2-78:2012 | Thử nghiệm Cab – Nhiệt ẩm, trạng thái ổn định | Thử nghiệm môi trường độ ẩm không đổi |
|
Điều khiển & Vận hành |
Hệ thống điều khiển thông minh PLC và màn hình cảm ứng |
|
|
Kích thước buồng |
Kích thước bên trong |
Kích thước bên ngoài |
|
1000*1000*1000 mm |
1280*2150*2050 mm |
|
|
Dải nhiệt độ |
-70 °C ~+150°C |
|
|
Dải độ ẩm |
20%～98%RH
|
|
|
Dao động nhiệt độ |
±0.5°C |
|
|
Dao động độ ẩm |
≤2.5% |
|
|
Độ lệch nhiệt độ |
≤±2.0°C |
|
|
Độ lệch độ ẩm |
≤±3% |
|
|
Tốc độ gia nhiệt |
≥2-3°C/phút |
|
|
Tốc độ làm mát |
≥1°C/phút, trung bình không tải |
|
|
Điều kiện tải |
Không có |
|
|
Tiếng ồn làm việc |
Mức âm thanh A≤70dB(A) (Đo trong phòng cách âm với nhiệt độ môi trường 25°C và độ vang thấp. Sử dụng trọng số A, kiểm tra trung bình 9 điểm. Mỗi điểm kiểm tra cách nguồn tiếng ồn 1 mét theo chiều ngang và 1 mét so với mặt đất.) |
|
|
Đặc điểm cấu trúc |
||
|
Cấu trúc vỏ cách nhiệt |
1. Vật liệu tường ngoài: Phun sơn tấm A3. 2. Vật liệu tường trong: Tấm thép không gỉ chải SUS_304. 3. Vật liệu cách nhiệt buồng: Bọt polyurethane cứng chịu nhiệt độ cao 100mm. 4. Vật liệu cách nhiệt cửa buồng: Bọt polyurethane cứng chịu nhiệt độ cao 100mm. |
|
|
Độ bền cấu trúc đáy |
Khả năng chịu tải của ray ở đáy buồng thử nghiệm: ≤100Kg/m² (tải) |
|
|
Kênh điều hòa không khí |
1. Quạt ly tâm trục dài bằng thép không gỉ: 2 bộ/90W. 2. Quạt, bộ sưởi, bộ bay hơi (cũng là bộ khử ẩm), thiết bị thoát nước, cổng cân bằng áp suất, bộ làm lệch không khí có thể điều chỉnh, cảm biến nhiệt độ |
|
|
Cấu hình tiêu chuẩn của buồng thử nghiệm |

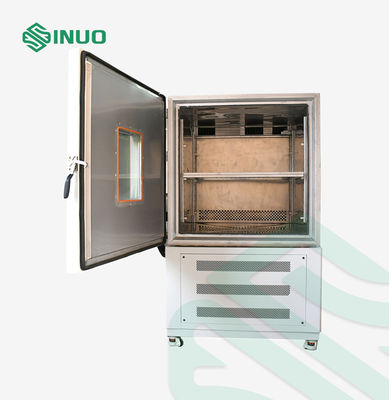

1. Cửa sổ quan sát: Kính cường lực chân không 3 lớp 400x600x40mm 2. Tay nắm phẳng âm 3. Bản lề cửa: Bản lề nhập khẩu SUS #304 4. Đèn tiết kiệm năng lượng bên trong buồng 5. Lỗ dẫn: φ50mm 1 chiếc |
|
|
Cửa buồng |
1. Cửa một cánh mở ra ngoài, bản lề bên trái và tay nắm bên phải (khi nhìn từ phía trước hộp). 2. Được trang bị cơ chế khóa cửa an toàn (cửa có thể mở trong phòng thử nghiệm), cửa được trang bị bộ sưởi điện chống ngưng tụ, và phạm vi nhìn thấy của cửa sổ quan sát kính cách nhiệt (W400×H600mm). Khung cửa được trang bị thiết bị sưởi điện chống ngưng tụ. |
|
|
Bảng điều khiển |
Màn hình hiển thị 7 inch của bộ điều khiển, màn hình hiển thị điều khiển nhiệt độ (độ ẩm), đèn báo hoạt động và nút chiếu sáng. |
|
|
Phòng cơ khí |
Bộ làm lạnh, khay nước máy nén, thiết bị giảm áp, thiết bị sưởi |
|
|
Tủ phân phối điện |
Bảng phân phối, quạt làm mát, công tắc nguồn chính, máy biến áp, rơle trung gian, rơle thời gian, rơle trạng thái rắn, công tắc tơ AC, bộ ngắt mạch |
|
|
Bộ sưởi |
1. Bộ sưởi điện bằng thép không gỉ hình bộ tản nhiệt cánh. 2. Phương pháp điều khiển sưởi ấm: Điều chế độ rộng xung theo chu kỳ không tiếp xúc SSR (Solid State Relay). 3. Công suất sưởi ấm: khoảng 4KW |
|
|
Lỗ cáp nguồn |
Nằm ở phía sau buồng |
|
Bộ điều khiển cho phép người dùng tạo các cấu hình nhiệt độ và độ ẩm phức tạp để kiểm tra độ tin cậy.
Hệ thống có thể hiển thị:
Hệ thống có thể lập trình hỗ trợ các chu kỳ thử nghiệm lặp lại và tiếp tục tự động sau khi phục hồi nguồn, giúp đơn giản hóathử nghiệm môi trường tự động cho các phòng thí nghiệm và bộ phận kiểm soát chất lượng sản xuất.
Buồng sử dụng hệ thống làm lạnh nén cơ khí làm mát bằng không khí được thiết kế cho thử nghiệm môi trường nhiệt độ thấp.
| Cấu hình bộ phận làm lạnh | Chế độ làm lạnh |
|---|---|
| Nén cơ khí làm mát bằng không khí | Máy nén |
| Máy nén xoắn ốc nhiệt độ thấp Hitachi | Cấu hình máy nén |
| 3 HP × 2 | Chất làm lạnh |
| R404A | Bộ ngưng tụ |
| Bộ ngưng tụ nhôm AC&R | Bộ bay hơi |
| Bộ trao đổi nhiệt tùy chỉnh | Bộ trao đổi nhiệt |
| Thiết kế kiểu SWEP hiệu suất cao | Điều khiển làm lạnh |
| Điều chỉnh công suất làm lạnh tự động | Hệ thống giãn nở |
| Hệ thống làm lạnh điều khiển công suất | Bộ ngưng tụ bay hơi |
| Bộ trao đổi nhiệt ống đồng | Điều khiển áp suất |
| Van điều chỉnh áp suất bay hơi | Khí hồi |
| Mạch làm mát khí hồi của máy nén | Hệ thống làm lạnh tự động điều chỉnh công suất làm lạnh theo các điều kiện thử nghiệm được lập trình. Điều này giúp duy trì các điều kiện môi trường ổn định đồng thời giảm tiêu thụ năng lượng không cần thiết trong quá trình hoạt động. |
Hệ thống sưởi ấm
Thông số
| Thông số kỹ thuật | Quạt tuần hoàn |
|---|---|
| Bộ sưởi điện bằng thép không gỉ cánh | Công suất sưởi ấm |
| Khoảng 4 kW | Phương pháp điều khiển |
| Điều chế độ rộng xung không tiếp xúc SSR | Điều khiển nhiệt độ |
| Điều khiển thông minh dựa trên PID | Hệ thống sưởi ấm và làm lạnh hoạt động cùng với hệ thống điều khiển độ ẩm để cung cấp |
điều kiện thử nghiệm khí hậu và chu kỳ nhiệt độ được kiểm soát.Hệ thống tuần hoàn không khí
Thành phần
| Thông số kỹ thuật | Quạt tuần hoàn |
|---|---|
| Quạt ly tâm trục dài bằng thép không gỉ | Số lượng |
| 2 bộ | Công suất quạt |
| 90 W mỗi chiếc | Các thành phần luồng không khí |
| Quạt, bộ sưởi, bộ bay hơi, hệ thống khử ẩm, hệ thống thoát nước | Điều chỉnh luồng không khí |
| Bộ làm lệch không khí có thể điều chỉnh | Giám sát nhiệt độ |
| Cảm biến nhiệt độ |
