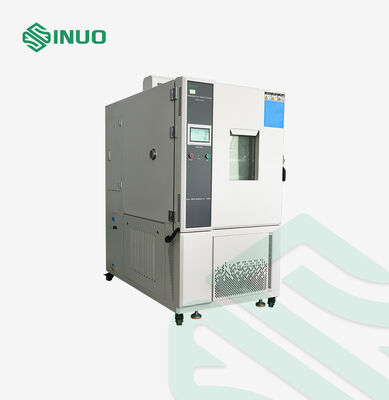

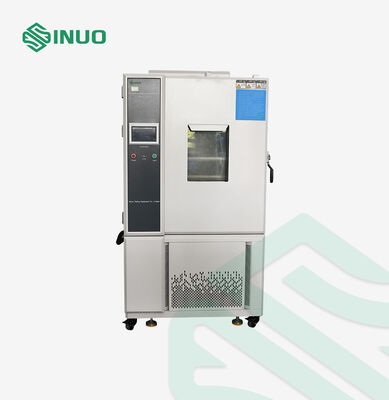

IEC 60068-2-1 Phòng thử môi trường chống nổ để thử nghiệm nhiệt độ và độ ẩm

Kiểm soát và vận hành

Hệ thống điều khiển thông minh PLC và màn hình cảm ứng

Kích thước phòng

Kích thước bên trong

Kích thước bên ngoài

1000*1000*1000 mm

1250*2150*1950 mm

Phạm vi nhiệt độ

-70 °C ~ +150 °C

Phạm vi độ ẩm

20%~98%RH

( Nhiệt độ: 20 °C ∼ 85 °C, tham khảo sơ đồ phạm vi nhiệt độ và độ ẩm có thể điều khiển, không có tải nhiệt hoạt động)

Biến động nhiệt độ

± 0,5°C

Biến động độ ẩm

≤2,5%

Phản ứng nhiệt độ

≤ ± 2,0°C

Phản lệch độ ẩm

≤ ± 3%

Tỷ lệ sưởi ấm

-70°C→+150°C ≤2-3°C/min Trung bình không tải

Tốc độ làm mát

+150°C→-70°C ≤1°C/min Trung bình không tải

Tình trạng tải

Không có

Tiếng ồn làm việc

Mức âm thanh≤70dB ((A)

(Đánh giá trong một phòng cách âm với nhiệt độ xung quanh 25 °C và tiếng vang thấp. Sử dụng trọng số A, thử trung bình 9 điểm.Mỗi điểm thử nghiệm nằm cách nguồn tiếng ồn 1 mét theo chiều ngang và 1 mét trên mặt đất)

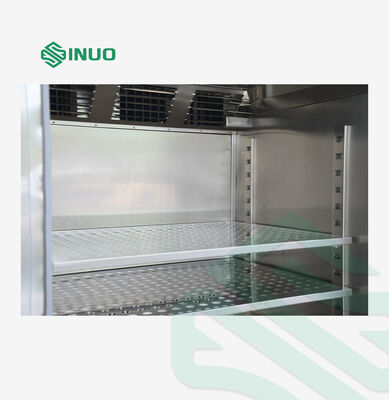

Cấu trúc khoang cách nhiệt

1- Vật liệu tường bên ngoài: phun bảng A3.

2- Vật liệu tường bên trong: tấm thép không gỉ SUS#304.

3- Vật liệu cách nhiệt khoang: 100mm bọt polyurethane cứng chịu nhiệt độ cao.

4- Vật liệu cách nhiệt cửa phòng: 100mm bọt polyurethane cứng chịu nhiệt độ cao.

Sức mạnh cấu trúc đáy

Khả năng trọng lượng của đường ray ở đáy buồng thử nghiệm: ≤100Kg/m2 (trọng lượng)

kênh điều hòa không khí

1. Ventilator ly tâm trục dài thép không gỉ: 4 bộ/90W.

2. quạt, máy sưởi ấm, bốc hơi (cũng là khử ẩm), thiết bị thoát nước, cổng cân bằng áp suất, máy khuất khí điều chỉnh, cảm biến nhiệt độ

Cấu hình tiêu chuẩn của buồng thử nghiệm

1. Cửa sổ quan sát: 400x600x40mm 3 lớp kính thấm chân không

2. Chọn tay cầm thâm nhập

3Các bản lề cửa: SUS # 304 các bản lề nhập khẩu

4Đèn tiết kiệm năng lượng bên trong buồng

5. lỗ chì: φ100mm 1 mảnh

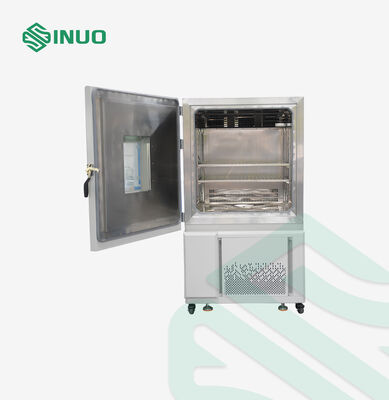

Cửa phòng

1. Cửa một phần mở ra bên ngoài, với bản lề ở bên trái và tay cầm ở bên phải (khi hướng về phía trước của hộp).

2Được trang bị một cơ chế khóa cửa an toàn (cửa có thể được mở trong phòng thử nghiệm), cửa được trang bị nhiệt điện để ngăn ngừa ngưng tụ,và phạm vi nhìn thấy của cửa sổ quan sát kính cách nhiệt (W400 × H600mm)Khung cửa được trang bị thiết bị sưởi điện chống ngưng tụ.

Cổng giảm áp suất chống nổ

Thiết bị được trang bị một cổng giảm áp suất chống nổ ở phía bên trái, kích thước 300 mm × 300 mm. Khi áp suất bên trong buồng ≥ 0,104MPa,cổng giảm áp suất sẽ tự động mở.

Chuỗi chống nổ

Cửa sổ chống nổ

Bảng điều khiển

Màn hình hiển thị điều khiển 7 inch, màn hình hiển thị điều khiển nhiệt độ (nước), đèn chỉ số hoạt động và nút chiếu sáng.

Phòng máy móc

Đơn vị làm mát, khay nước máy nén, thiết bị giảm áp suất, thiết bị sưởi ấm

Tủ phân phối điện

Bảng phân phối, quạt làm mát, công tắc nguồn chính, biến áp, tiếp xúc giữa, tiếp xúc thời gian, tiếp xúc trạng thái rắn, tiếp xúc AC, ngắt mạch

Máy sưởi

1. Máy sưởi điện bằng thép không gỉ dạng lò sưởi

2Phương pháp điều khiển sưởi ấm: SSR (Solid State Relay) không tiếp xúc tương đương thời gian xung chiều rộng điều chế

3- Năng lượng sưởi ấm: khoảng 4KW

lỗ cáp điện

Nằm ở phía sau của buồng
