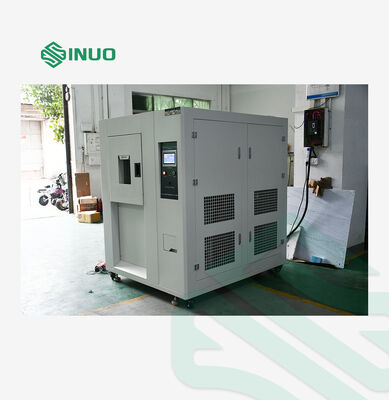

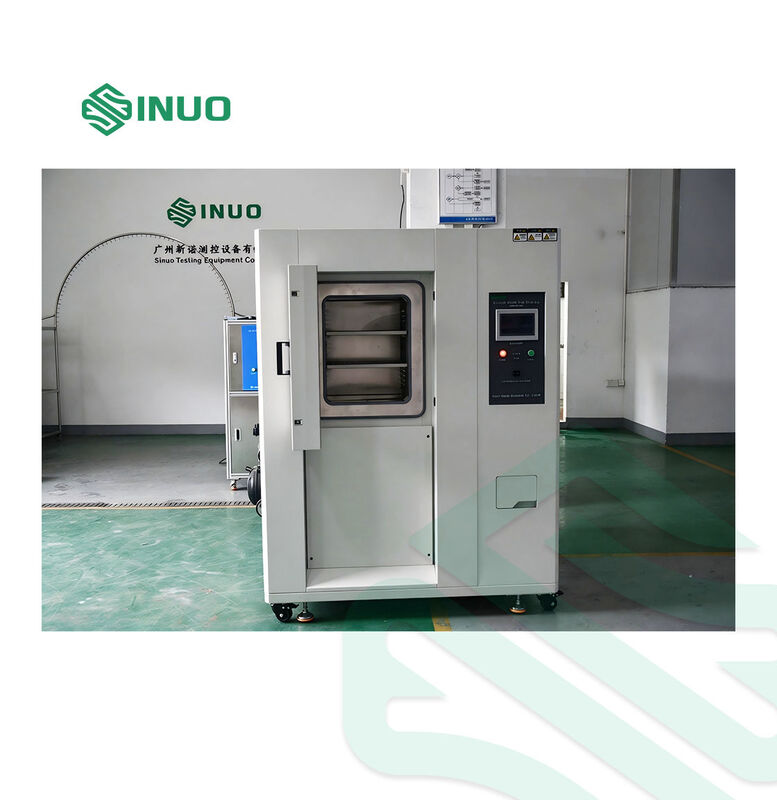

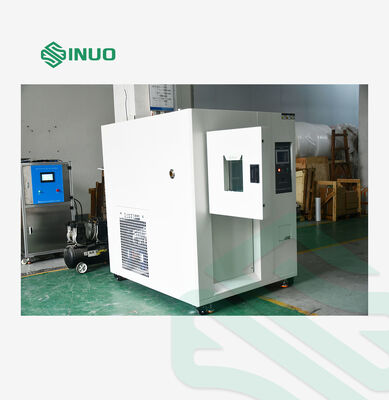

Thiết bị kiểm tra sốc nhiệt IEC 60068 cho chu trình nhiệt độ cao và thấp

Buồng thử nghiệm sốc nhiệt được thiết kế để đánh giá khả năng chịu đựng của sản phẩm và vật liệu khi chuyển đổi nhanh chóng giữa các điều kiện nhiệt độ cao và thấp. Không giống như thiết bị chu trình nhiệt độ thông thường, buồng thử nghiệm môi trường này sử dụng các khu vực lưu trữ nhiệt độ cao và nhiệt độ thấp riêng biệt cùng với khu vực thử nghiệm độc lập để đạt được sự thay đổi nhiệt độ nhanh chóng trong khi mẫu thử nghiệm vẫn đứng yên.
Với dải nhiệt độ từ -60°C đến +200°C và thời gian phục hồi sốc nhiệt được chỉ định là ≤5 giây, buồng phù hợp cho việc kiểm tra môi trường và độ tin cậy tăng tốc của các bộ phận, cụm lắp ráp và vật liệu.
Nó có thể được sử dụng trong các ngành công nghiệp bao gồm linh kiện ô tô, sản phẩm điện và điện tử, nhựa, cao su, sản phẩm kim loại, phòng thí nghiệm kiểm tra vật liệu và đảm bảo chất lượng.
Hệ thống được thiết kế dựa trên các yêu cầu liên quan đến thử nghiệm môi trường IEC 60068, bao gồm thử nghiệm lạnh, khô nóng và thay đổi nhiệt độ.

Các tính năng chính

Chuyển đổi nhiệt độ cao/thấp nhanh chóng

Buồng hỗ trợ thử nghiệm nhiệt độ cao từ nhiệt độ phòng đến +200°C và thử nghiệm nhiệt độ thấp từ nhiệt độ phòng xuống -60°C. Thời gian phục hồi sốc nhiệt được chỉ định là ≤5 giây cho -60°C đến +200°C.

Các khu vực nhiệt độ riêng biệt

Điều khiển đầu ra làm lạnh tự động

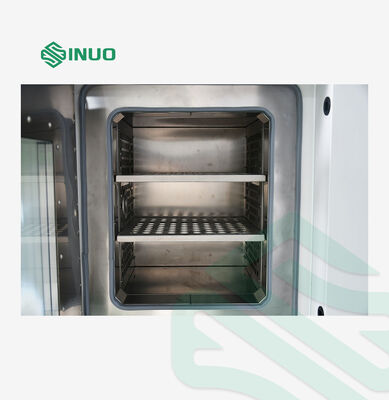

• Khu vực thử nghiệm sản phẩm độc lập
• Khu vực lưu trữ nhiệt độ cao
• Khu vực lưu trữ lạnh nhiệt độ thấp

Cấu hình này cho phép chuyển đổi nhanh chóng giữa các điều kiện nhiệt độ mà không cần di chuyển mẫu thử nghiệm thủ công giữa các buồng.

Kiểm soát nhiệt độ chính xác

Buồng thử nghiệm cung cấp:

• Biến động nhiệt độ: ±0.5°CĐộ lệch nhiệt độ: ±2°C
• Độ phân giải nhiệt độ: 0.1°CĐộ chính xác nhiệt độ: ±0.01°C
• Các chức năng điều khiển này hỗ trợ thử nghiệm môi trường lặp lại và kiểm soát chất lượng phòng thí nghiệm.Kiểm soát thử nghiệm có thể lập trình
• Màn hình cảm ứng LCD màu 7 inch với điều khiển PLC cho phép người vận hành cài đặt hồ sơ nhiệt độ, giám sát điều kiện thử nghiệm và ghi lại dữ liệu hoạt động. Hệ thống hỗ trợ hoạt động liên tục, thử nghiệm theo chương trình và khởi động theo lịch trình.Có thể lưu trữ tới 120 chương trình thử nghiệm, với thời gian cài đặt tối đa là 99 giờ 59 phút cho mỗi phân đoạn.

Giám sát và truyền dữ liệu

Buồng cung cấp giao diện RS232 và USB và có thể kết nối với máy tính để hiển thị đường cong nhiệt độ, thu thập dữ liệu thử nghiệm và giám sát thiết bị.

Thông số kỹ thuật:
Kích thước hộp bên trong

600*600*400mm (R*S*C)

Kích thước bên ngoàiKhoảng 1850*2100*1770 (R*S*C) tùy thuộc vào kích thước thực tếDải nhiệt độ

-60~200℃

Phân đoạn chương trình hiện tại

Thời gian thử nghiệm còn lại
Số lần lặp

• Trạng thái sưởi ấm
• Trạng thái làm mát
• Đường cong nhiệt độ thời gian thực
• Dữ liệu hoạt động lịch sử
• Thông tin lỗi
• Bộ điều khiển hỗ trợ hoạt động nhiệt độ không đổi, chu trình nhiệt độ có thể lập trình và khởi động theo lịch trình. Người vận hành cũng có thể bỏ qua các phân đoạn chương trình hoặc duy trì một chức năng đã chọn trong quá trình thực hiện chương trình.
• Hệ thống bao gồm chức năng phát hiện lỗi tự động và cảnh báo để giúp xác định các điều kiện hoạt động bất thường.
• Các chế độ thử nghiệm sốc nhiệt
• Buồng hỗ trợ nhiều trình tự hoạt động theo hồ sơ thử nghiệm yêu cầu:
• Chế độ thử nghiệm
• Mô tả

Cao → Thấp
Tiếp xúc nhiệt độ cao sau đó tiếp xúc nhiệt độ thấp

Thấp → Cao

Tiếp xúc nhiệt độ thấp sau đó tiếp xúc nhiệt độ cao

Van giãn nở có độ chính xác cao

Bộ tách dầu
Các bộ phận hút ẩm
Điều khiển đầu ra làm lạnh tự động

• Rã đông tự động
• Hệ thống thoát nước ngưng tụ
• Mạch làm lạnh được sản xuất bằng phương pháp hàn bảo vệ bằng nitơ và xử lý chân không để cải thiện độ sạch bên trong và độ tin cậy của hệ thống.
