Nội dung thử nghiệm

a) Khả năng chịu tải và công suất; b) Hoạt động bình thường
Phạm vi mẫu thử

Súng sạc AC và DC

Trạm thử nghiệm

Một trạm

Phương pháp điều khiển điện

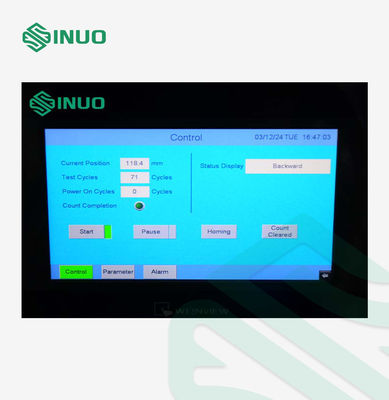

Điều khiển tích hợp thông minh Mitsubishi PLC, vận hành giao diện cảm ứng màu người-máy 7 inch

Chế độ vận hành

Vận hành thủ công hoặc điều khiển bằng chương trình

Chức năng

Nó có chức năng mô phỏng hoạt động bình thường của giao diện sạc, có thể thực hiện thao tác cắm và rút của giao diện sạc, cũng có cài đặt có thể lập trình về tốc độ thử nghiệm, thời gian thử nghiệm và số lần thử nghiệm

Chế độ truyền động

Động cơ servo điều khiển chuyển động cắm và rút cũng như chuyển động xoay và làm ướt bằng chất lỏng, và xi lanh phụ trợ thực hiện việc đóng mở cơ cấu khóa liên động công tắc.

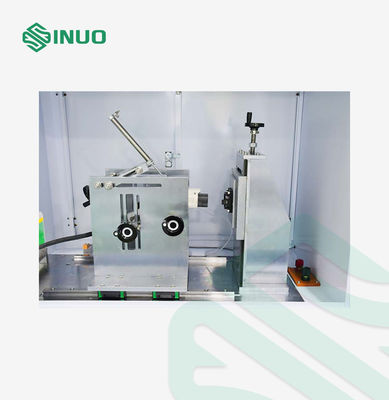

Giá đỡ mẫu và phương pháp kẹp

Kẹp cơ khí, kẹp có thể điều chỉnh ba chiều X/Y/Z, vị trí điểm kẹp có thể điều chỉnh, kẹp đa năng phù hợp với giao diện sạc AC/DC tiêu chuẩn quốc gia, tiêu chuẩn Mỹ, tiêu chuẩn Châu Âu

Tự động lật


Được trang bị cơ cấu lật tự động tại kẹp súng sạc, có thể lật 90º, và thời gian giữ lật có thể được đặt tùy ý trong phạm vi (0 ~ 600) s

Số lần thử nghiệm

0~999999 lần, có thể đặt trước, tự động dừng khi số đếm đạt giá trị cài đặt

Thời gian dẫn điện khi chịu tải

1-999.9s, có thể đặt trước (tiêu chuẩn yêu cầu tiếp xúc điện phải được duy trì không quá 4s và không dưới 2s)

Tốc độ cắm và rút

0-10 lần/phút, có thể đặt trước (3,75 chu kỳ/phút, 7,5 hành trình/phút)

Hành trình thử nghiệm

0-150mm, có thể đặt trước (khoảng cách giữa phích cắm thử nghiệm và ổ cắm thử nghiệm ≥50mm)

Tốc độ thử nghiệm

0-1100mm/s có thể đặt trực tiếp trên màn hình cảm ứng

Hiển thị giá trị lực

Được trang bị cảm biến lực phạm vi 50kg, có thể giám sát giá trị lực theo thời gian thực, tạo đường cong lực-thời gian, hiển thị lực cắm và lực rút tối đa, và hiển thị giá trị lực hiện tại, phạm vi giá trị lực (0 ~ 500) N

Thiết bị khóa

Nó có chức năng tự động nhấn thiết bị khóa cơ khí để mô phỏng điều kiện hoạt động bình thường.

Bể dung dịch

Được trang bị một bể dung dịch, có thể chứa dung dịch mô phỏng nước muối và bụi theo IEC 62196-1:2022 điều 23.3.2, xin lưu ý rằng dung dịch phải do người dùng chuẩn bị

Yêu cầu nhúng dung dịch

Số lần nhúng, thời gian nhúng, thời gian làm khô, số lần cắm và rút, và số lần chu kỳ có thể được đặt

Tải

Bên ngoài, có thể hoạt động với SN2217-480V250A

Chức năng phát hiện

Khi tải được kết nối, nó có thể thực hiện cảnh báo ngắt mạch và ghi lại số lần hiện tại.

Bảo vệ an toàn

Bảo vệ nối đất, bảo vệ ngắn mạch, bảo vệ quá tải
