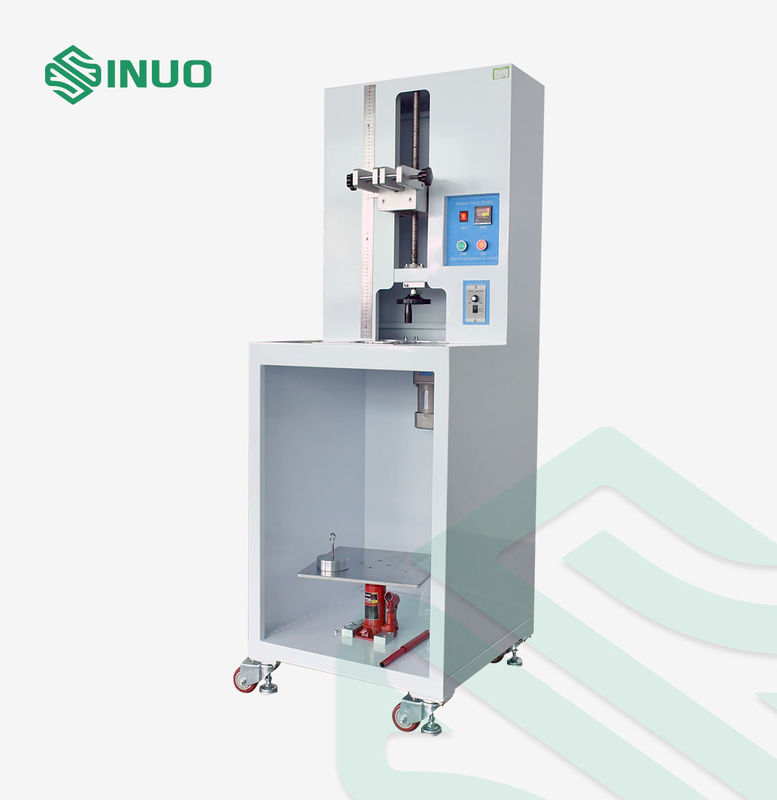

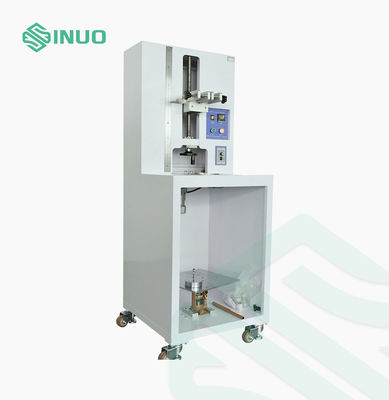

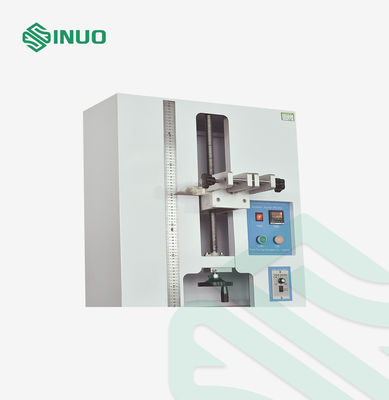

IEC 62196 Terminal Mechanical Test Equipment Clamping Screw Terminal Tester Các thiết bị thử nghiệm kết thúc

Thông tin về sản phẩm

This testing machine conforms to IEC 62196-3:2026 clause 13, IEC 62196-1:2022 clause 13.3.1 hình 12, bảng 5.

This compliance is used for judging whether the design and the structure of the clamping screw terminal is correspondent with the requirement of non over-damage to the wire.It is also used to check whether the clamping screw terminal can bear the stress during the process of normal usage Nó cũng được sử dụng để kiểm tra liệu thiết bị có thể chịu được căng thẳng trong quá trình sử dụng bình thường..

Thời gian kiểm tra có thể được đặt trước trước khi kiểm tra, và sự tuân thủ dừng lại tự động với báo động khi thời gian kiểm tra được đạt đến.

Các đặc điểm chính

• Designed for clamping screw terminal mechanical testing (được thiết kế để kiểm tra cơ khí)
• Applicable to EV charging connector terminal evaluation (Sử dụng cho EV sạc kết nối đầu cuối)
• Hỗ trợ IEC 62196 terminal testing requirements
• Test speed: 10 ± 2 r/min
• Rotating diameter: 75 mm
• Độ cao thử nghiệm điều chỉnh: 260×660 mm
• Kiểm tra chu kỳ lên đến 9999
• Interchangeable bushing holes for different cable sizes Các lỗ trục có thể thay thế cho các cáp khác nhau
• Configurable test weights from 0.4~70.3 kg
• Automatic stop and alarm after preset cycles Tự động dừng và báo động sau các chu kỳ đặt trước
• Manual lift cart for easier handling of heavy weights: xe nâng bằng tay để xử lý nặng hơn

Nguyên tắc thử nghiệm cơ học

Các mẫu xét nghiệm được bảo đảm trong các vật cố định và chịu kiểm soát chuyển động xoay cùng với tải trọng thử nghiệm chỉ định.

Các điều chỉnhbushing và cấu hình khối lượngcho phép các kết hợp đầu cuối và dây dẫn khác nhau được đánh giá dưới các điều kiện tải cơ học tương ứng.

This helps assess:

• Sức mạnh cơ học cuối cùng
• Clamping screw terminal độ bền
• Conductor protection against excessive damage (Bảo vệ người dẫn đường chống thiệt hại quá mức)
• Kháng chịu căng thẳng cơ học trong quá trình hoạt động bình thường
• Structural reliability of EV charging connector terminals

Các thông số kỹ thuật

The busing and mass configuring is as following table:
