IEC 62196-3 EV Charging Gun Withdrawal Force Tester cho thử nghiệm chèn đầu nối EV

Thiết bị kiểm tra lực rút súng sạc EV theo IEC 62196-3 cho bài kiểm tra lắp đầu nối EV

Tổng quan sản phẩm

Thiết bị kiểm tra lực rút SNQC1013A tuân thủ điều khoản 16.16 của IEC 62196-3:2026, được phát triển đặc biệt để xác minh hiệu suất lực lắp và rút của giao diện sạc EV.

Thiết kế giao diện sạc EV đòi hỏi thao tác kết nối súng sạc thuận tiện. Thiết bị kiểm tra này xác minh xem lực lắp tối đa khi cắm súng sạc vào ổ cắm xe có đáp ứng giới hạn quy định của tiêu chuẩn hay không.

Trong quá trình kiểm tra lực lắp: lắp súng sạc theo chiều thẳng đứng xuống, đặt bộ trọng lượng chính theo tiêu chuẩn lên súng sạc. Thả trọng lượng phụ 0,8kg rơi tự do từ độ cao 5cm và tác động vào bộ trọng lượng chính. Sau va chạm, súng sạc phải được lắp hoàn toàn vào ổ cắm và đạt đến vị trí tiếp xúc yêu cầu.

Được sử dụng rộng rãi cho bài kiểm tra lực lắp ổ cắm súng sạc EV AC & DC, bài kiểm tra phòng thí nghiệm hiệu suất cơ học đầu nối sạc EV, kiểm tra tuân thủ giao diện sạc IEC 62196, phòng thí nghiệm kiểm tra chất lượng phụ tùng ô tô năng lượng mới.

Nguyên lý hoạt động

Thiết bị kiểm tra này mô phỏng điều kiện hoạt động thực tế của việc cắm súng sạc EV. Bằng cách áp dụng tải trọng chính tĩnh cộng với tải trọng va đập từ trọng lượng phụ rơi tự do, nó tái tạo kịch bản lắp thực tế của cụm súng sạc và ổ cắm. Giám sát giá trị lực theo thời gian thực ghi lại lực lắp để phán đoán xem đầu nối sạc có thể được lắp hoàn toàn dưới điều kiện tải tiêu chuẩn hay không, xác minh tính hợp lý của cấu trúc cơ khí giao diện sạc.

Thông số kỹ thuật:

Tính năng sản phẩm

1. Tuân thủ tiêu chuẩn: Tuân thủ đầy đủ điều khoản 16.16 của IEC 62196-3:2026, đáp ứng yêu cầu kiểm tra chứng nhận lực lắp đầu nối sạc EV.

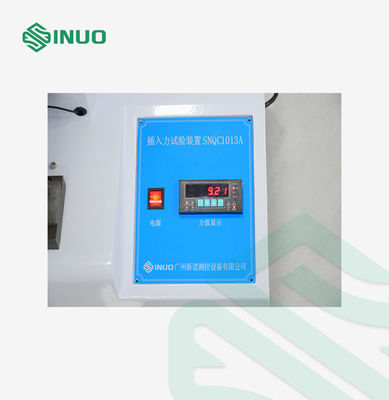

2. Giám sát lực theo thời gian thực: Sử dụng cảm biến áp suất xung kết hợp với thiết bị hiển thị, đọc dữ liệu lực trực quan và tức thời.
3. Cấu trúc định vị chính xác: Được trang bị thanh trượt chính xác và vòng bi dẫn hướng tuyến tính dài, đảm bảo định vị ban đầu ổn định trong quá trình kiểm tra lắp.
4. Kẹp súng sạc có thể điều chỉnh: Thiết kế tay cầm kẹp, góc điều chỉnh được, giữ đầu súng thẳng đứng xuống trong quá trình kiểm tra.
5. Kết hợp trọng lượng linh hoạt: Cấu hình trọng lượng chính tiêu chuẩn cho súng sạc AC/DC, kết hợp với 10kg bi thép để điều chỉnh trọng lượng tinh chỉnh nhằm đáp ứng các yêu cầu kiểm tra khác nhau.
6. Hệ thống vận hành thủ công: Nâng thủ công, thả trọng lượng phụ thủ công, vận hành đơn giản, tỷ lệ lỗi thấp, phù hợp với kiểm tra tuân thủ định kỳ trong phòng thí nghiệm.
