IEC 62196-1 EV Thiết bị kiểm tra lực kéo và xác minh khóa

IEC 62196-1 EV Thiết bị kiểm tra lực kéo và xác minh khóa

Tên thương hiệu: Sinuo
Số mẫu: SNQC1013
MOQ: 1
Giá: Customized
Điều khoản thanh toán: T/T
Khả năng cung cấp: 10 BỘ MỖI THÁNG
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
Calibration Certificate (Cost Additional)
Tiêu chuẩn áp dụng:
IEC 62196-1 Điều 14.1.5, 14.1.6
Bảng áp dụng:
Bảng 5
Phương thức vận hành:
Hoạt động thủ công
cấu hình trọng lượng:
165-750N
phích cắm thử nghiệm:
tùy chỉnh
Trạm kiểm tra:
Trạm đơn
chi tiết đóng gói:
Vỏ gỗ dán
Khả năng cung cấp:
10 BỘ MỖI THÁNG
Làm nổi bật:

IEC 62196-1 EV thử lực kéo

,

Thiết bị kiểm tra khóa EV

,

Thiết bị thử nghiệm xe điện với bảo hành

Mô tả sản phẩm

IEC 62196-1 EV Thiết bị kiểm tra lực kéo và xác minh khóa

Thông tin về sản phẩm:

Thiết bị thử nghiệm lực kéo và xác minh khóa được thiết kế để kiểm tra cơ học các ổ cắm EV và các đầu nối xe với các thiết bị khóa hoặc khóa.Nó xác minh lực kéo cần thiết để tháo một nút thử và kiểm tra hiệu suất của cơ chế khóa.

Thiết bị phù hợp với các phương pháp thử nghiệm có liên quan của IEC 62196-1:2025 Khoản 14.1.5, 14.1.6, Hình 13 và 14, và IEC 62196-3:2026 Khoản 14. Nó sử dụng một thiết bị cố định chuyên dụng, hệ thống kẹp, trọng lượng chính và trọng lượng bổ sung để cung cấp áp dụng lực ổn định và lặp lại.

Nó phù hợp với các nhà sản xuất kết nối sạc EV, phòng thí nghiệm EVSE, cơ quan chứng nhận và phòng thí nghiệm thử nghiệm an toàn điện.

Đặc điểm chính:

  • Được thiết kế để thử nghiệm cơ khí ổ cắm và đầu nối xe
  • Hỗ trợ xác minh lực kéo và thử nghiệm thiết bị khóa
  • áp dụng cho IEC 62196-1:2025 và IEC 62196-3:2026
  • Cấu hình thử nghiệm dựa trên IEC 62196-1 hình 13 và 14
  • Hướng kéo thẳng đứng để áp dụng lực được kiểm soát
  • Hệ thống tải dựa trên chống trọng lượng để vận hành thuận tiện
  • Thiết bị gắn và kẹp mẫu chuyên dụng
  • Trọng lượng chính và bổ sung bao gồm cho áp dụng lực thử nghiệm
  • Thích hợp cho các nhà sản xuất thiết bị sạc xe điện và các phòng thí nghiệm an toàn điện
  • Tương thích với vòi thử nghiệm phù hợp với tiêu chuẩn được mua riêng

Yêu cầu kỹ thuật:

Một lực lượng rút quân

Các ổ cắm EV được chuyển đổi hoặc kết nối xe có chuyển đổi với khóa nối được gắn vào hỗ trợ của thiết bị được hiển thị trong hình 13 của IEC62196-1:2025 rằng trục tách là dọc,và chuyển động của phụ kiện giao phối là xuống.

Lực kéo của ổ cắm phải đáp ứng các yêu cầu của bảng sau.

IEC 62196-1 EV Thiết bị kiểm tra lực kéo và xác minh khóa

B. Đặc điểm cấu trúc

B.1 Thiết bị kiểm tra lực kéo:

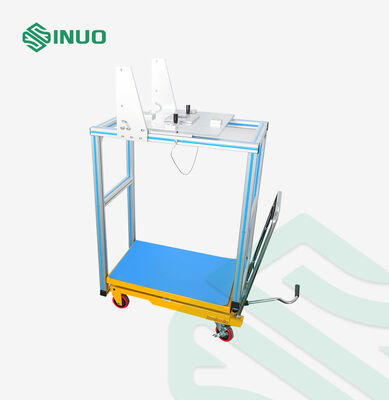

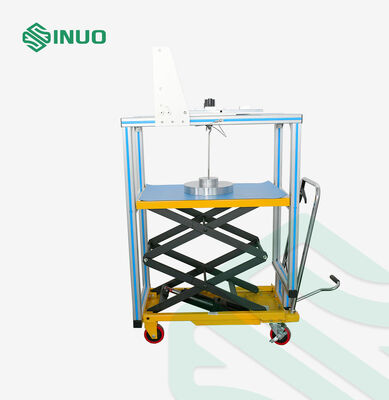

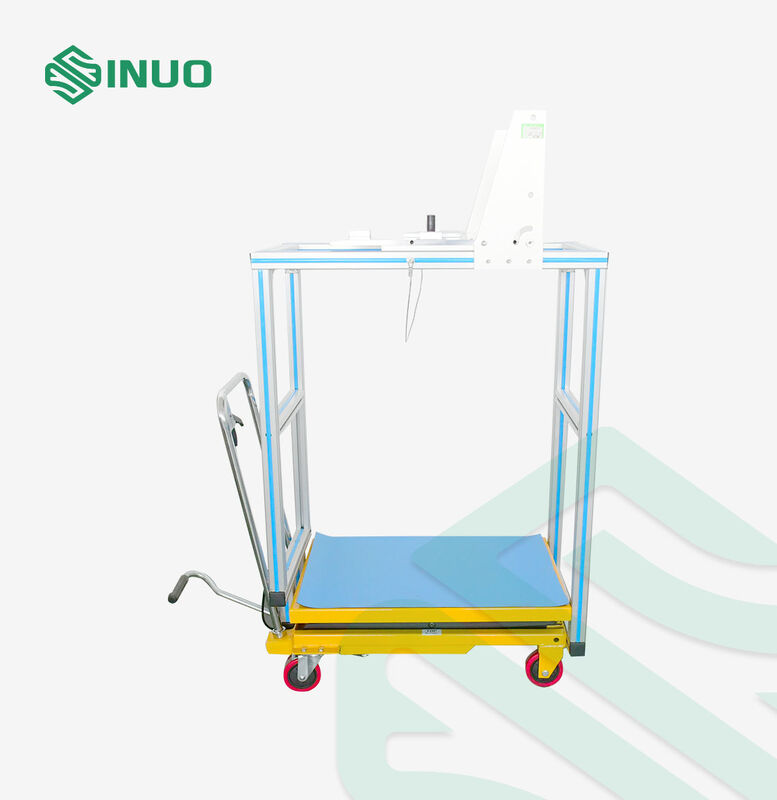

Thiết bị này chủ yếu bao gồm thiết bị lắp đặt, thiết bị kẹp, trọng lượng chính, trọng lượng bổ sung và nút thử nghiệm.kẹp kéo được thay đổi thành một đối trọng, cái móc trọng lượng được kết nối trực tiếp với phích thử nghiệm và thiết bị để giữ mẫu được cấu hình.

IEC 62196-1 EV Thiết bị kiểm tra lực kéo và xác minh khóa

IEC 62196-1 EV Thiết bị kiểm tra lực kéo và xác minh khóa

IEC 62196-1 EV Thiết bị kiểm tra lực kéo và xác minh khóa

Hình 1

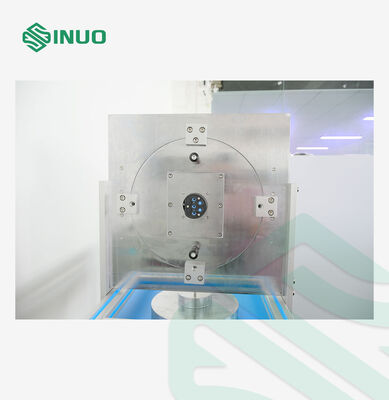

B.2 Kiểm tra thiết bị khóa:

IEC 62196-1 EV Thiết bị kiểm tra lực kéo và xác minh khóa

IEC 62196-1 EV Thiết bị kiểm tra lực kéo và xác minh khóa IEC 62196-1 EV Thiết bị kiểm tra lực kéo và xác minh khóa

D. Máy phun thử nghiệm

Máy phun thử nghiệm, theo các tờ tiêu chuẩn liên quan, phải có các đường tiếp xúc mài mịn bằng thép cứng, có độ thô bề mặt không quá 0,8 μm trên chiều dài hoạt động của chúng và cách nhau ở khoảng cách danh nghĩa, với độ khoan độ ±0,05 mm.

Kích thước của các nút tiếp xúc hoặc khoảng cách giữa các bề mặt tiếp xúc đối với các loại nút tiếp xúc khác phải phù hợp với kích thước tối thiểu được đưa ra trong các trang tiêu chuẩn có liên quan.,với độ khoan dung+0,010mm

Các vòi thử không được bao gồm trong thiết bị thử này, vui lòng sử dụng các vòi thử mà khách hàng đã đặt riêng như sau:

Bảng 3

Không. Tiêu chuẩn Hình số: Tên Số lần sử dụng
1 IEC62196-2/Ed.3/CDV © IEC(E) Bảng tiêu chuẩn 2-Bảng 1 Cửa đầu vào xe thử nghiệm: 63 A, 480 V ba pha hoặc 70 A, 250 V một pha 1
2 IEC62196-3/Ed.2/CDV © IEC(E) Bảng tiêu chuẩn 3-Iva VEHICLE INLETMODES 2, 3 và 4 Bảng 2 Cửa đầu vào xe thử nghiệm 1

Đối với hình 13 Thử nghiệm
IEC 62196-1 EV Thiết bị kiểm tra lực kéo và xác minh khóa


Đối với hình 14

IEC 62196-1 EV Thiết bị kiểm tra lực kéo và xác minh khóa
