Thiết bị kiểm tra độ bền cơ học của ổ cắm di động đa năng IEC 60884-1:2022

Thiết bị kiểm tra độ bền cơ học ổ cắm di động đa năng IEC 60884-1:2022

Tổng quan sản phẩm

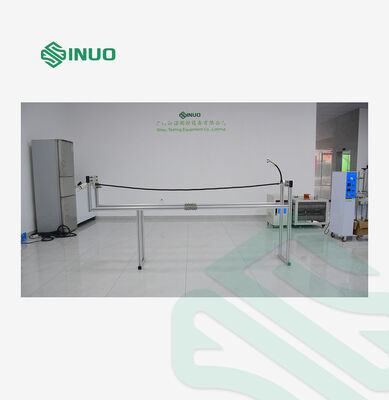

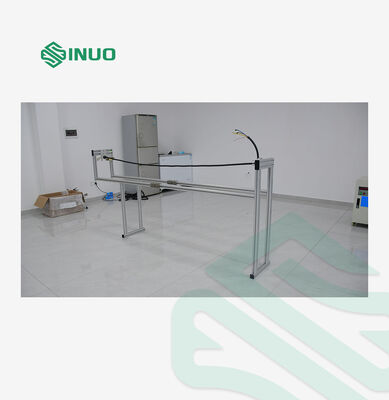

Thiết bị kiểm tra độ bền cơ học ổ cắm di động đa năng được thiết kế để đánh giá độ bền cơ học của phích cắm có thể nối lại và đầu nối xe điện được trang bị cáp mềm. Nó hỗ trợ các quy trình kiểm tra cơ học được quy định trong các tiêu chuẩn IEC liên quan đối với phụ kiện điện và đầu nối sạc EV.

Trong quá trình kiểm tra, mẫu thử được thả từ một độ cao nhất định và cho rơi xuống sàn bê tông. Các tác động lặp đi lặp lại, kết hợp với việc xoay cáp 45° giữa các lần thả liên tiếp, giúp đánh giá tính toàn vẹn cơ học và khả năng chống hư hỏng của mẫu thử trong các điều kiện kiểm tra được quy định.

Với hai chiều cao kiểm tra có thể điều chỉnh là 750 mm và 1.000 mm, thiết bị này hỗ trợ các cấu hình kiểm tra khác nhau cho các yêu cầu IEC 60884-1 và IEC 62196 hiện hành. Nó phù hợp cho các phòng thí nghiệm an toàn điện, nhà sản xuất đầu nối sạc EV và các cơ sở kiểm tra chất lượng.

Tính năng chính

• Ứng dụng đa tiêu chuẩn: Được thiết kế cho các quy trình kiểm tra độ bền cơ học hiện hành được quy định trong IEC 60884-1 và IEC 62196.

• Chiều cao kiểm tra có thể điều chỉnh: Hỗ trợ chiều cao thả 750 mm và 1.000 mm.

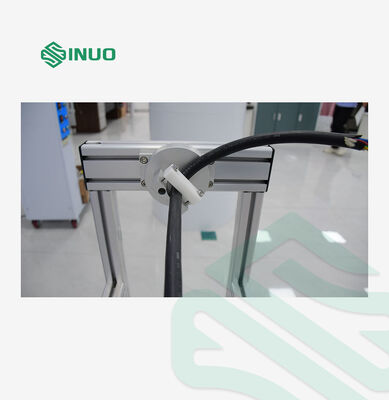

• Định hướng cáp được kiểm soát: Cho phép xoay cáp mềm 45° tại điểm cố định giữa các lần thả liên tiếp.

• Kiểm tra tác động lặp lại: Hỗ trợ chuỗi kiểm tra tám lần thả theo quy trình kiểm tra hiện hành.

• Kiểm tra trên sàn bê tông: Cho phép đánh giá tính toàn vẹn của mẫu thử sau các tác động lặp lại.

• Sử dụng trong phòng thí nghiệm và kiểm soát chất lượng: Phù hợp cho các nhà sản xuất phụ kiện điện, nhà sản xuất đầu nối EV và các phòng thí nghiệm kiểm tra sản phẩm.

Nguyên tắc kiểm tra

Phương pháp kiểm tra IEC 60884-1

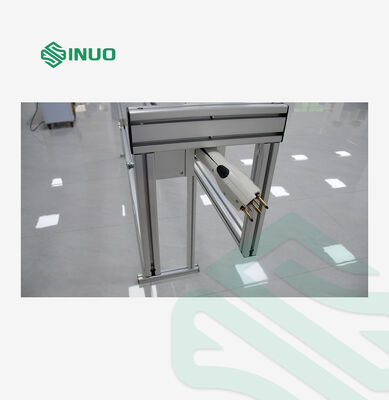

Mẫu thử được giữ với cáp mềm nằm ngang, với đầu tự do được cố định vào một điểm cố định cách sàn 750 mm. Sau đó, mẫu thử được thả và cho rơi xuống sàn bê tông.

Quy trình được lặp lại tám lần. Sau mỗi lần rơi, cáp được xoay 45° tại điểm cố định. Sau khi hoàn thành, mẫu thử được kiểm tra hư hỏng, các bộ phận lỏng lẻo hoặc các bộ phận bị tách rời theo các tiêu chí chấp nhận hiện hành.

Phương pháp kiểm tra IEC 62196

Cáp mềm, cùng với một sợi dây bổ sung hoặc một phần mở rộng linh hoạt phù hợp khác khi cần thiết, được cố định vào tường cách sàn 1.000 mm. Chiều dài kết hợp là 2,25 m, như được quy định trong quy trình kiểm tra được cung cấp.

Mẫu thử được định vị với cáp nằm ngang và được thả rơi xuống sàn bê tông. Thử nghiệm được lặp lại tám lần, với cáp được xoay 45° tại điểm cố định giữa các lần thả liên tiếp.

Sau đó, mẫu thử được kiểm tra theo các yêu cầu hiện hành của tiêu chuẩn IEC 62196 liên quan.

Thông số kỹ thuật:

1. Chiều cao thả: 1000mm và 750mm, có thể điều chỉnh.

2. Số lần thả: 8

3. Thiết bị xoay: 45°, có thể xoay theo mọi hướng.

4. Kích thước: D*R*C 2443*360*1132mm
